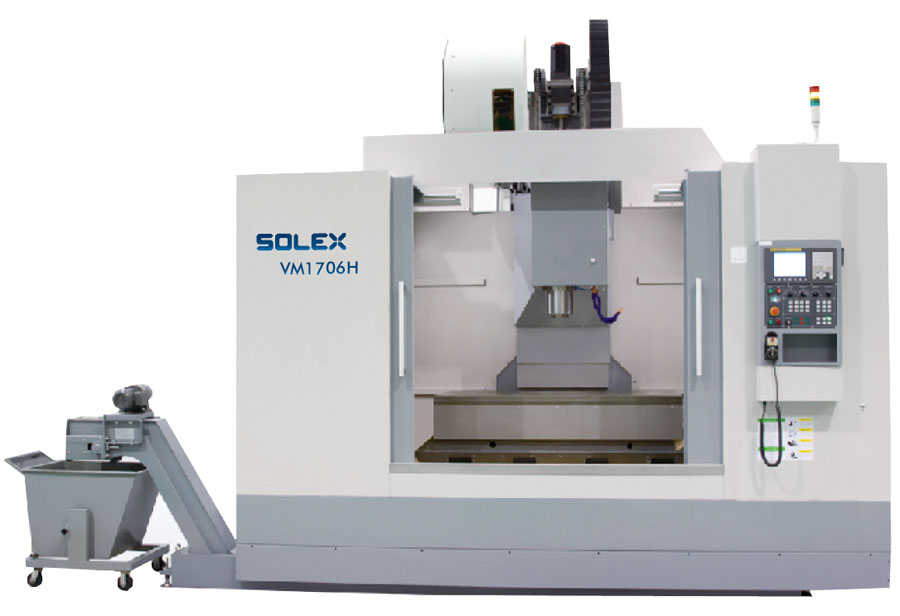

Вертикально фрезерный обрабатывающий центр с неподвижной колонной VM1706H
(стол 1700x800 мм, частота вращения 6000 об./мин, ЧПУ FANUC 0i, SOLEX)
Цена на 01.05.2012 г. - 6 137 621.00 руб. с НДС
Вертикально фрезерный обрабатывающий центр с неподвижной колонной VM1706H
представляет класс средне и малогабаритных вертикальных обрабатывающих центров с неподвижной колонной.
Благодаря интегрированной конструкции механических и электрических узлов он отличается элегантностью формы, а также точностью резания.
Станок VM1706H может выполнять такие виды обработки как фрезерование, сверление, растачивание, развертывание, коническое зенкование, нарезание резьбы и др. за один установ детали.
В случае выбора поворотного стола с ЧПУ, возможно проведение комплексной 4 - и 5 -осевой обработки.
Станок VM1706H подходит для многовидовой обработки средних и мелких корпусных, плоских и сложных деталей, широко применяется в производстве автомобильных запчастей, пресс-форм, клапанов, строительной техники, IT-оборудования, оптической аппаратуры, медицинского оборудования, а также в аэрокосмической отрасли.
Особенности VM1706H:
Благодаря интегрированной конструкции механических и электрических узлов он отличается элегантностью формы, а также точностью резания.
Станок VM1706H может выполнять такие виды обработки как фрезерование, сверление, растачивание, развертывание, коническое зенкование, нарезание резьбы и др. за один установ детали.
В случае выбора поворотного стола с ЧПУ, возможно проведение комплексной 4 - и 5 -осевой обработки.
Станок VM1706H подходит для многовидовой обработки средних и мелких корпусных, плоских и сложных деталей, широко применяется в производстве автомобильных запчастей, пресс-форм, клапанов, строительной техники, IT-оборудования, оптической аппаратуры, медицинского оборудования, а также в аэрокосмической отрасли.
Особенности VM1706H:
- Конструкция обрабатывающего центра VM1706H состоит из неподвижной колонны и перемещающегося в поперечном направлении подвижного стола и отличается высокой жесткостью, устойчивостью и надежностью. Центр предусматривает также функцию автоматического отвода стружки;
- Шпиндельный узел тайваньского производства предусматривает использование шпинделя типа BT40, а также систему обдува сжатым воздухом;
- Дисковый магазин VM1706H инструментов тайваньского производства отличается высоким качеством и стабильными рабочими характеристиками. Смена инструмента осуществляется с помощью грейфера, сокращено затрачиваемое на смену время, магазин рассчитан на 24 инструмента;
- Высокопрецизионные управляемые двигателями осей ШВП с предварительным натягом обеспечивают жесткость и точность позиционирования. Использование в VM1706H роликовых направляющих линейных перемещений по трем осям обеспечивает значительное снижение вибраций при ускоренной подаче, ровную, без застопоривания, подачу на небольшой скорости и постоянную точность;
- Высококачественная система ЧПУ FANUC 0i-MD обеспечивает постоянный контроль станка и гарантирует выполнение требуемых и вспомогательных функций ЧПУ – обработки;
- Герметичный защитный кожух, приятный внешний вид, удобно управление и техобслуживание;
- Подшипники ШВП «NSK» (Япония), ШВП «HIWIN» (Тайвань), шпиндельный узел «ROYAL» (Тайвань), линейная направляющая «HIWIN» (Тайвань), магазин инструментов «DETA» (Тайвань), система смазки «BIJUR» (Китай), стружечный конвейер «YANTAI» (Китай), муфта «R+W» (Германия), тяговый транспортер «IGUS» (Германия), источник воздуха «SMC» (Япония), кондиционер электрошкафа (Китай), основные электрокомпоненты «SCHNEIDER», цельная массивная станина собственного производства;
- Производство всех узлов и качество готовой продукции соответствуют чертежам и действующим техническим требованиям. Стандарты безопасности соответствуют нормам GB15760-2004 "Общие технические условия безопасности металлорежущих станков", а точность в соответствии с нормами GB/T17421-2000 "Общий контроль станков" и JB/T8771-1998 "Технических контроль обрабатывающих центров".
Технические характеристики вертикально фрезерного обрабатывающего центра с неподвижной колонной VM1706H
| Характеристика | VM1204H | VM1304H | VM1506H | VM1706H |
|---|---|---|---|---|
| Размер стола (ДхШ), мм | 1250x600 | 1350x600 | 1500x800 | 1700x800 |
| Нагрузка на стол, кг | 1000 | 1000 | 1250 | 1500 |
| Перемещение по осям (X/Y/Z), мм | 1050x600x600 | 1200x600x600 | 1350x800x680 | 1500x800x680 |
| Расстояние от торца шпинделя до стола, мм | 150-750 | 150-750 | 150-830 | 150-830 |
| Расстояние от центра шпинделя до колоны, мм | 665 | 665 | 868 | 868 |
| Конус шпинделя | ВТ40(ВТ50) | ВТ40 | ВТ50 | ВТ50 |
| Макс. частота вращения шпинделя, об/мин | 8000 (10000 ременный привод) (12000 прямой привод) | 8000 | 6000 (8000 ременный привод) (10000 прямой привод) | 6000 (8000 ременный привод) (10000 прямой привод) |
| Мощность шпинделя (пост./З0 мин), кВт | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| Холостой ход по осям (X/Y/Z), м/мин | 36x36x24 | 36x36x24 | 30x30x24 | 30x30x24 |
| Рабочая подача, мм/мин | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Емкость магазина, шт | 24 | 24 | 24 | 24 |
| Макс. диаметр / вес инструмента, мм/кг | Ф80/8 | Ф80/8 | Ф110/15 | Ф110/15 |
| Время смены инструмента, сек | 1.8 | 1.6 | 2 | 2 |
| Сверление (среднеуглеродистая сталь), мм | Ф40 | Ф40 | Ф45 | Ф45 |
| Нарезание резьбы (среднеуглеродистая сталь), мм | М24 | М24 | МЗО | МЗО |
| Фрезерование (среднеуглеродистая сталь), см3 /мин | 250 | 250 | 300 | 300 |
| Точность позиционирования / повторяемость (X), мм | 0.015/0.008 | 0.015/0.008 | 0.020/0.010 | 0.020/0.010 |
| Точность позиционирования / повторяемость (Y), мм | 0.010/0.005 | 0.01/0.005 | 0.015/0.008 | 0.015/0.008 |
| Точность позиционирования / повторяемость (Z), мм | 0.010/0.005 | 0.01/0.005 | 0.012/0.006 | 0.012/0.006 |
| Потребляемая мощность, кВт | 30 | 30 | 35 | 35 |
| Давление воздуха, бар | 5-7 | 5-7 | 5-7 | 5-7 |
| Габариты станка (ДхШхВ), мм | 4350x2490x3200 | 4600x2490x3200 | 4950x2800x3500 | 5600x2700x3500 |
| Вес VM1706H станка, кг | 8000 | 9000 | 11000 | 13000 |
| Система ЧПУ | FANUC-0i-MD(H серия) FANUC-0i-mate(S серия) (SIEMENS 802D) | |||
| Мощность привода осей (X/Y/Z), кВт | 3/3/4 | 3/4/4 | 4/4/4 | 4/4/4 |
Основные комплектующие и их поставщики VM1706H
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по VM1706H нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка VM1706H, гарантийные обязательства:
- Продажа станков VM1706H осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
