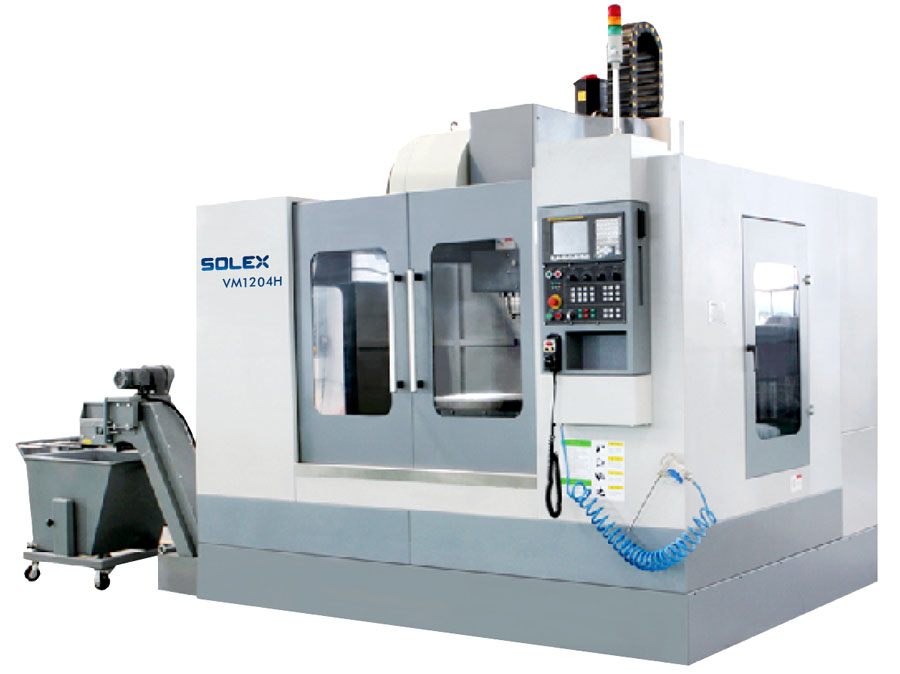

Вертикально фрезерный обрабатывающий центр с неподвижной колонной VM1103H
(стол 1100x620 мм, частота вращения 8000 об./мин, ЧПУ FANUC 0i, SOLEX)
Цена на 01.05.2012 г. - 3 372 242.00 руб. с НДС
Вертикально фрезерный обрабатывающий центр с неподвижной колонной VM1103H
представляет класс средне и малогабаритных вертикальных обрабатывающих центров с неподвижной колонной.
Благодаря интегрированной конструкции механических и электрических узлов он отличается элегантностью формы, а также точностью резания.
Станок VM1103H может выполнять такие виды обработки как фрезерование, сверление, растачивание, развертывание, коническое зенкование, нарезание резьбы и др. за один установ детали.
В случае выбора поворотного стола с ЧПУ, возможно проведение комплексной 4 - и 5 -осевой обработки.
Станок VM1103H подходит для многовидовой обработки средних и мелких корпусных, плоских и сложных деталей, широко применяется в производстве автомобильных запчастей, пресс-форм, клапанов, строительной техники, IT-оборудования, оптической аппаратуры, медицинского оборудования, а также в аэрокосмической отрасли.
Особенности VM1103H:
Благодаря интегрированной конструкции механических и электрических узлов он отличается элегантностью формы, а также точностью резания.
Станок VM1103H может выполнять такие виды обработки как фрезерование, сверление, растачивание, развертывание, коническое зенкование, нарезание резьбы и др. за один установ детали.
В случае выбора поворотного стола с ЧПУ, возможно проведение комплексной 4 - и 5 -осевой обработки.
Станок VM1103H подходит для многовидовой обработки средних и мелких корпусных, плоских и сложных деталей, широко применяется в производстве автомобильных запчастей, пресс-форм, клапанов, строительной техники, IT-оборудования, оптической аппаратуры, медицинского оборудования, а также в аэрокосмической отрасли.
Особенности VM1103H:
- Конструкция обрабатывающего центра VM1103H состоит из неподвижной колонны и перемещающегося в поперечном направлении подвижного стола и отличается высокой жесткостью, устойчивостью и надежностью. Центр предусматривает также функцию автоматического отвода стружки;
- Шпиндельный узел тайваньского производства предусматривает использование шпинделя типа BT40, а также систему обдува сжатым воздухом;
- Дисковый магазин VM1103H инструментов тайваньского производства отличается высоким качеством и стабильными рабочими характеристиками. Смена инструмента осуществляется с помощью грейфера, сокращено затрачиваемое на смену время, магазин рассчитан на 24 инструмента;
- Высокопрецизионные управляемые двигателями осей ШВП с предварительным натягом обеспечивают жесткость и точность позиционирования. Использование в VM1103H роликовых направляющих линейных перемещений по трем осям обеспечивает значительное снижение вибраций при ускоренной подаче, ровную, без застопоривания, подачу на небольшой скорости и постоянную точность;
- Высококачественная система ЧПУ FANUC 0i-MD обеспечивает постоянный контроль станка и гарантирует выполнение требуемых и вспомогательных функций ЧПУ – обработки;
- Герметичный защитный кожух, приятный внешний вид, удобно управление и техобслуживание;
- Подшипники ШВП «NSK» (Япония), ШВП «HIWIN» (Тайвань), шпиндельный узел «ROYAL» (Тайвань), линейная направляющая «HIWIN» (Тайвань), магазин инструментов «DETA» (Тайвань), система смазки «BIJUR» (Китай), стружечный конвейер «YANTAI» (Китай), муфта «R+W» (Германия), тяговый транспортер «IGUS» (Германия), источник воздуха «SMC» (Япония), кондиционер электрошкафа (Китай), основные электрокомпоненты «SCHNEIDER», цельная массивная станина собственного производства;
- Производство всех узлов и качество готовой продукции соответствуют чертежам и действующим техническим требованиям. Стандарты безопасности соответствуют нормам GB15760-2004 "Общие технические условия безопасности металлорежущих станков", а точность в соответствии с нормами GB/T17421-2000 "Общий контроль станков" и JB/T8771-1998 "Технических контроль обрабатывающих центров".
Технические характеристики вертикально фрезерного обрабатывающего центра с неподвижной колонной VM1103H
| Характеристика | VM702H | VM903H | VM1103H |
|---|---|---|---|
| Размер стола (ДхШ), мм | 750x420 | 950x520 | 1100x620 |
| Нагрузка на стол, кг | 350 | 600 | 750 |
| Перемещение по осям (X/Y/Z), мм | 650x420x500 | 850x520x560 | 1000x520x560 |
| Расстояние от торца шпинделя до стола, мм | 120-620 | 160-720 | 160-720 |
| Расстояние от центра шпинделя до колоны, мм | 470 | 590 | 590 |
| Конус шпинделя | ВТ40 | ВТ40 | ВТ40 |
| Макс. частота вращения шпинделя, об/мин | 10000 | 8000 (10000 ременный привод) (12000 прямой привод) | 8000 (10000 ременный привод) (12000 прямой привод) |
| Мощность шпинделя (пост./З0 мин), кВт | 5.5/7.5 | 7.5/11 | 7.5/11 |
| Холостой ход по осям (X/Y/Z), м/мин | 48x48x40 | 40x40x30 | 40x40x30 |
| Рабочая подача, мм/мин | 1-10000 | 1-10000 | 1-10000 |
| Емкость магазина, шт | 20 | 24 | 24 |
| Макс. диаметр / вес инструмента, мм/кг | Ф80/8 | Ф80/8 | Ф80/8 |
| Время смены инструмента, сек | 1.7 | 1.8 | 1.8 |
| Сверление (среднеуглеродистая сталь), мм | Ф25 | Ф36 | Ф36 |
| Нарезание резьбы (среднеуглеродистая сталь), мм | М16 | М20 | М20 |
| Фрезерование (среднеуглеродистая сталь), см3 /мин | 150 | 200 | 200 |
| Точность позиционирования / повторяемость (X), мм | 0.008/0.004 | 0.010/0.005 | 0.015/0.008 |
| Точность позиционирования / повторяемость (Y), мм | 0.008/0.004 | 0.010/0.005 | 0.010/0.005 |
| Точность позиционирования / повторяемость (Z), мм | 0.008/0.004 | 0.008/0.004 | 0.010/0.005 |
| Потребляемая мощность, кВт | 18 | 20 | 20 |
| Давление воздуха, бар | 5-7 | 5-7 | 5-7 |
| Габариты станка (ДхШхВ), мм | 2020x2320x2800 | 3900x2300x2900 | 3960x2300x2900 |
| Вес VM1103H станка, кг | 3000 | 6000 | 7000 |
| Система ЧПУ | FANUC-0i-MD(H серия) FANUC-0i-mate(S серия) (SIEMENS 802D) | ||
| Мощность привода осей (X/Y/Z), кВт | 1.2/1.2/1.8 | 3/3/4 | 3/4/4 |
Основные комплектующие и их поставщики VM1103H
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
