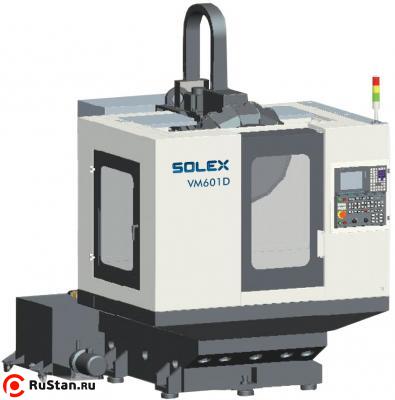

Вертикально-фрезерный обрабатывающий центр SOLEX VM601D
| Модель: |  |
SOLEX VM601D |
| Производитель: |  |
SOLEX (Китай) |
Аналоги SOLEX VM601D
Конус шпинделяISO40
Ширина стола350 мм
Мощность 5.50 кВт
Напряжение380В
Масса2000 кг
Конус шпинделяBT30
Ширина стола420 мм
Напряжение380В
Масса3000 кг
Конус шпинделяBT40
Ширина стола400 мм
Мощность 5.50 кВт
Напряжение380В
Масса2900 кг
Конус шпинделяBT30
Ширина стола305 мм
Мощность 3.70 кВт
Напряжение380В
Масса2300 кг
Конус шпинделяISO40
Ширина стола360 мм
Мощность 25.00 кВт
Напряжение380В
Масса3500 кг
Конус шпинделяISO50
Ширина стола800 мм
Мощность 18.50 кВт
Напряжение380В
Масса28000 кг
Конус шпинделяISO50
Ширина стола800 мм
Мощность 15.00 кВт
Напряжение380В
Масса24000 кг
Конус шпинделяBT40
Ширина стола380 мм
Мощность 15.00 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT40
Ширина стола260 мм
Мощность 20.00 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT40
Ширина стола400 мм
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
Конус шпинделяBT40
Ширина стола260 мм
Мощность 7.50 кВт
Напряжение380В
Масса2400 кг
Конус шпинделяBT50
Ширина стола800 мм
Мощность 30.00 кВт
Напряжение380В
Масса24500 кг
Вертикально-фрезерный обрабатывающий центр SOLEX VM601D предназначен для высокоточной обработки с высокой производительностью деталей выполненных из различных марок чугунов и сталей, цветных металлов и их сплавов, других материалов. Обрабатывающий центр с вертикально расположенным шпинделем позволяет выполнять как сверлильные работы и операции по обработке отверстий, так и фрезерную обработку различной сложности.
Особенности конструкции
При производстве станин, столов, колонн, корпусов шпинделей применяется литье в песчаную форму с последующим старением.
С помощью метода конечных элементов рассчитывается оптимальное расположение ребер жесткости для обеспечения высокой жесткости. Привод шпинделя - прямой.
Подача по трем осям осуществляется ШВП, приводимыми в движение сервоприводами.
Все оси станка оснащаются линейными направляющими качения, обеспечивающими высокую жесткость и уменьшающими погрешность и трение. Холостые ходы по осям X/Y/Z в пределах 48/48/50 м/мин и ускорение более 1G.
Станок оснащается механизмом разжима инструмента. Высокая скорость, надежность и долгий срок службы автоматической системы смены инструмента обеспечивают надежную смену инструмента, время смены составляет 1,9 с.
Технические характеристики вертикально-фрезерного обрабатывающего центра SOLEX VM601D
| Характеристика | Значение |
|---|---|
| Размер стола (ДхВ), мм | 650x400 |
| Нагрузка на стол, кг | 250 |
| Перемещения по осям (X/Y/Z), мм | 510x400x350 |
| Расстояние от центра шпинделя до вертикальных направляющих, мм | 446 |
| Расстояние от торца шпинделя до стола, мм | 150-500 |
| Частота вращения шпинделя, об/мин | ВТЗО 10000 (ВТЗО-12000об/мин) |
| Мощность шпинделя, кВт | 3.7/5.5 |
| Тип магазина инструментов / емкость | барабанного типа/14 |
| Время смены инструмента, сек | 1.9 |
| Холостой ход по осям (X/Y/Z), м/мин | 48/48/50 |
| Сверление (среднеуглеродистая сталь), мм | Ф16 |
| Нарезание резьбы (среднеуглеродистая сталь) | М10 |
| Габариты станка (ДхШхВ), мм | 1900x2150x2350 |
| Вес станка, кг | 2500 |
| Система ЧПУ | Mitsubishi М70В |
Основные комплектующие и их поставщики
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
