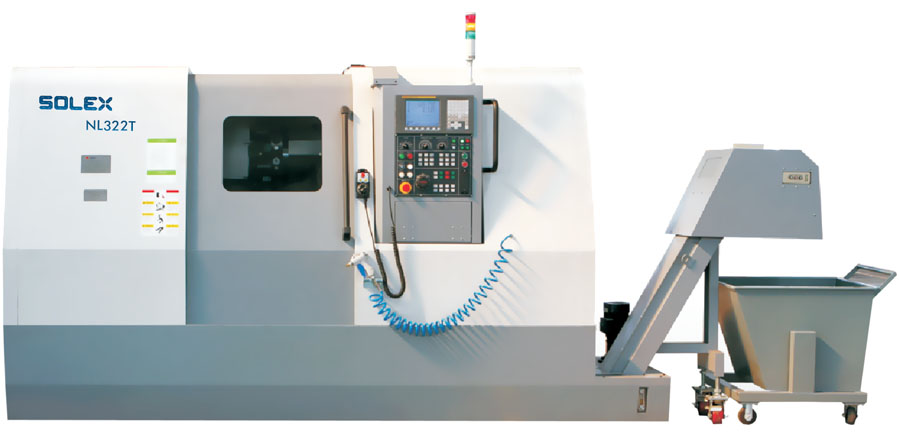

Токарно фрезерный центр с ЧПУ NL322T
(РМЦ 600, ∅380, 45.00 кВт)
Цена на 01.05.2012 г. - 5 960 323.00 руб. с НДС
Токарно фрезерный центр с ЧПУ NL322T станок с отличными рабочими характеристиками и низкой ценой. Он отвечает требованиям эффективного производства мелких и средних деталей в приборостроении, автомобильной, аэрокосмической и других отраслях промышленности.
Особенности NL322T:
- Станина станка NL322T, расположенная под углом 45°, характеризуется компактностью, высокой жесткостью, плавной системой отвода стружки и простотой в управлении;
- Роликовые направляющие и высокоскоростные бесшумные ШВП для обеспечения хорошей скорости, низкой температуры и высокой точности позиционирования;
- Программируемая задняя бабка NL322T с сервоприводом;
- Итальянская быстросменная револьверная головка на 12 позиций;
- Система ЧПУ FANUC 0i-TD и серводвигатели переменного тока серии 0i позволяют обтачивать внутренние и наружные цилиндрические поверхности, уступы, пазы, сферические поверхности и другие заготовки типа тел вращения со сложной геометрией и размерами, а также нарезать метрическую и дюймовую внешнюю или внутреннюю резьбу.
- 12-ти позиционная револьверная головка DUPLOMATIC (Италия) с функцией приводного инструментапозволяет фрезеровать прямые и спиральные канавки в осевом и радиальном направлениях.
Также можно выполнять фрезерование поверхностей, сверление, развертывание и нарезание резьбы.
Технические характеристики токарного станка с ЧПУ NL322T
| Характеристика | NL322T |
|---|---|
| Макс.диаметр обрабатываемой детали над станиной, мм | 380 |
| Макс.диаметр обработки, мм | 320 |
| Макс.длина обработки, мм | 600 |
| Перемещения по оси X, мм | 260 |
| Перемещения по оси Z1/Z2, мм | 670/500 |
| Шпиндель | |
| Выходная мощность, кВт | 11/15 |
| Тип торца шпинделя | A2-6 |
| Макс.скорость шпинделя, об/мин | 30-5000 |
| Диаметр отверстия, мм | 65 |
| Гидравлический патрон | |
| Диаметр патрона, мм | Ф210 |
| Диаметр отверстия патрона, мм | Ф52 |
| Диаметр сквозного отверстия гидроцилиндра, мм | Ф52 |
| Макс.скорость патрона, об/мин | 5000 |
| Задняя бабка | |
| Макс.скорость, об/мин | 5000 |
| Конус пиноли, Морзе | Morse 5# |
| Скорость подачи | |
| Ускоренная подача(x), м/мин | 24 |
| Ускоренная подача(z), м/мин | 30/24 |
| Рабочая подача, мм/мин | 1~8000 |
| Быстросменный резцедержатель | |
| Количество позиций инструмента | 12 |
| Макс.скорость, об/мин | 5000 |
| Инструментальный конус, мм | Ф40 |
| Размеры токарного инструментального конуса, мм | 25x25 |
| Макс.диаметр расточной оправки, мм | 32 |
| Макс.параметры сверления, мм | O14x0.15 |
| Макс.параметры нарезания резьбы, мм | M10x1.5/M24x1 |
| Макс. параметры фрезерования пазов, мм | x20x10x40 |
| Точность позиционирования (по оси X), мм | 0.010 |
| Точность позиционирования (по оси Z), мм | 0.016 |
| Повторяемость (x), мм | 0.005 |
| Повторяемость (z), мм | 0.008 |
| Потребляемая мощность, кВА | 45 |
| Объем СОЖ, л | 360 |
| Габариты станка (длинаXширинаXвысота), мм | 3300x1680x1820 |
| Масса NL322T , нетто, кг | 4800 |
Основные комплектующие и их поставщики NL322T
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
Стандартная комплектация NL322T
- Система FANUC 0i-TD;
- Бак СОЖ;
- Стружечный конвейер;
- Гидравлическая 12-позиционная револьверная головка;
- Гидравлический полый патрон 8";
- Задняя бабка с сервоприводом;
- Кондиционер электрошкафа;
- Система автоматического охлаждения;
- Система автоматической смазки;
- Ножной переключатель зажима/разжима патрона;
- Трехцветная лампа;
- Система освещения;
- Комплект документации.
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по NL322T нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка NL322T, гарантийные обязательства:
- Продажа станков NL322T осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
