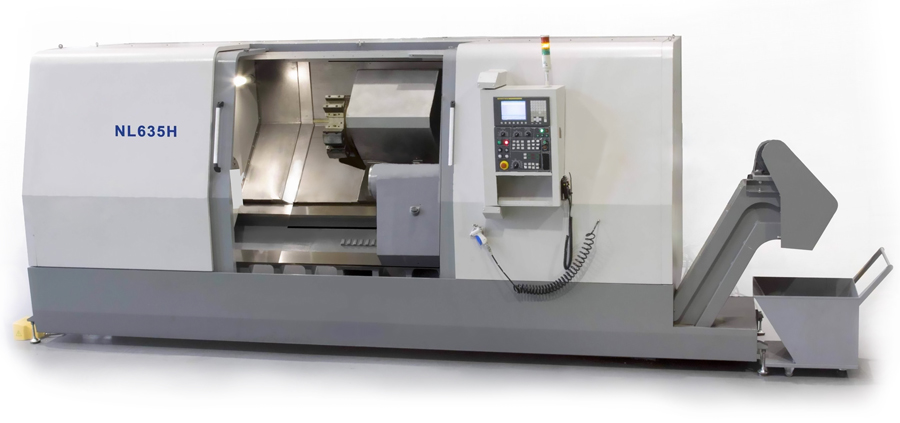

Токарный центр с ЧПУ NL635H
(РМЦ 1500, ∅660/450, 50.00 кВт)
Цена на 01.05.2012 г. - 7 018 797.00 руб. с НДС
Токарный центр с ЧПУ NL635H применяется для обработки наружных и внутренних заготовок и деталей типа тел вращения.
Особенности NL635H:
- Наклонная станина станка NL635H, линейные роликовые направляющие, высокая жесткость;
- Надежная жесткая передняя бабка, шпиндель установлен на двойную опору, высокая точность обработки;
- Система ЧПУ FANUC 0i, асинхронные сервоприводы продольных и поперечных подач, точные перемещения;
- Высококачественные ШВП, специальные подшипники ШВП, высокая точность позиционирования;
- Программируемая задняя бабка с сервоприводом и гидравлическим поджимом удобная и надежная в работе;
- Револьверная головка с электроприводом, высокой точностью, надежностью и скоростью смены инструмента;
- Удобное и компактное расположение узлов, небольшие габариты станка NL635H, эффективный конвейер удаления стружки;
- Возможность установки функции приводного инструмента.
Технические характеристики токарного станка с ЧПУ NL635H
| Характеристика | NL201HC | NL201HG | NL251H | NL322H | NL635H |
|
|---|---|---|---|---|---|---|
| Макс. проворачиваемый диаметр над станиной, мм | Ф450 | Ф450 | Ф250/Ф470 (Гидравлическая задняя бабка) |
Ф380/Ф600 (Гидравлическая задняя бабка) |
Ф660 | |
| Макс. проворачиваемый диаметр над суппортом, мм | Ф200 | Ф200 | Ф250/Ф320 (Гидравлическая задняя бабка) |
Ф320/Ф420 (Гидравлическая задняя бабка) |
Ф450 | |
| Макс. обрабатываемый диаметр, мм | Ф200 | Ф100 | Ф250 | Ф320 | Ф630 | |
| Макс. длина точения, мм | 360 | 360 | 400 | 600 | 1500 | |
| Макс. ход по осям X/Z, мм | 125/400 | 300/400 | 240/450(Z1)/550(Z2) | 260/4670(Z1)/500(Z2) | 350/1600 | |
| Холостой ход по осям X/Z, м/мин | 24/30 | 24/30 | 24/30(Z1)/24(Z2) | 24/30(Z1)/24(Z2) | 8/12 | |
| Рабочая подача по осям X/Z, мм | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | |
| Частота вращения шпинделя, об/мин | 6000 | 6000 | 5000 | 5000 | 2000 | |
| Торец шпинделя, ISO | А2-5 | А2-5 | A2-6 | А2-6 | А2-11 | |
| Диаметр отверстия в шпинделе, мм | 56 | 56 | 57 | 65 | 100 | |
| Конус шпинделя, метрический* | Морзе №6 | Морзе №6 | Морзе №6 | Метрический 80 | Метрический 120 | |
| Высота оси центров от уровня пола, мм | 980 | 980 | 1050 | 1020 | 1200 | |
| Диаметр пиноли, мм | Программируемая задняя бабка (линейные роликовые направляющие+сервопривод) Гидравличесхая задняя бабка (диаметр пиноли - 100мм, ходи пиноли 100мм) | 160 | ||||
| Ход пиноли, мм | 180 | |||||
| Конус в пиноли, морзе | Морзе №5 | Морзе N.5 | Морзе №5 | |||
| Кол-во инструментов, шт. | 8 | 3 ряда инструментов | 8 | 12 | 12 | |
| Размер хвостовика инструмента, мм | 25x25 | 20x20 | 25x25 | 25x25 | 32x25 | |
| Макс. диаметр хвостовика расточного инструмента, мм | 32 | 32 | 40 | 40 | 50 | |
| Точность позиционирования, мм | X | 0.006 | 0.006 | 0.006 | 0.01 | 0.016 |
| Z | 0.008 | 0.008 | 0.008 | 0.016 | 0.032 | |
| Повторяемоемость, мм | X | 0.004 | 0.004 | 0.004 | 0.005 | 0.007 |
| Z | 0.006 | 0.006 | 0.006 | 0.008 | 0.013 | |
| Габариты станка, мм | 2290x1460x1650 | 2290x1460x1650 | 2750x1600x1810 | 3300x1680x1820 (3080x1680x1820 с гидравлической задней бабкой) | 6840x2360x2300 | |
| Потребляемая мощность, кВт | 20 | 20 | 25 | 35 | 50 | |
| Вес станка, кг | 4000 | 4000 | 4500 | 4800 | 13000 | |
| Система ЧПУ | FANUC 0i mate (Siemens 802D sl) | FANUCOi mate (Siemens 802D sl) | FANUCOi TD (Siemens 802D sl) | FANUCOi TD (Siemens 802D sl) | FANUCOi TD (Siemens 802D sl) | |
| Мощность главного привода, кВт | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 22/30(Y18.5/30) | |
| Крутящий момент сервоприводов, Нм | X | 7 | 7 | 8 | 12 | 12 |
| Z | 7 | 7 | 8 | 12 | 22 | |
| Гидравлический патрон | Полый 6" | Полый 6" | Полый 8" | Глухой 10" | Полый 15" | |
Основные комплектующие и их поставщики NL635H
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по NL635H нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка NL635H, гарантийные обязательства:
- Продажа станков NL635H осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
