Токарный центр с ЧПУ NL362S
(РМЦ 500, ∅512/320, 20.00 кВт)
Цена на 01.05.2012 г. - 2 207 404.00 руб. с НДС

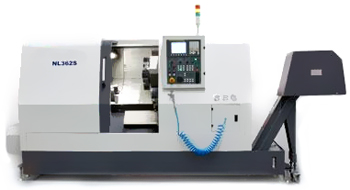

Токарный центр с ЧПУ NL362S
применяется для обработки наружных и внутренних заготовок и деталей типа тел вращения.
Особенности NL362S:
Особенности NL362S:
- Наклонная станина, прямоугольные направляющие с пластиковыми вставками, высокая жесткость;
- Передняя бабка спроектирована для обеспечения высокой жесткости и тяжелой обработки, шпиндель установлен на высокоточные подшипники;
- Частотно регулируемый двигатель главного привода высокой мощности и с высоким крутящим моментом;
- Система ЧПУ FANUC 0i-mate, сервоприводы продольных и поперечных подач;
- Автоматическая револьверная головка на 8 позиций обладает высоким быстродействием и точностью;
- Задняя бабка имеет каркасную структуру высокой жесткости с гидравлическим поджимом;
- Поддон для стружки или стружечный конвейер интегрированы в станок и имеют компактные размеры.
Технические характеристики токарного станка с ЧПУ NL362S
| Характеристика | NL362S |
NL502S(SA) |
NL504S(SA) |
NL634S |
NL635S |
|
|---|---|---|---|---|---|---|
| Макс, проворачиваемый диаметр над станиной, мм | Ф510 | Ф505 | Ф505 | Ф630 | Ф630 | |
| Макс, проворачиваемый диаметр над суппортом, мм | Ф320 | Ф340 | Ф340 | Ф450 | Ф450 | |
| Макс, обрабатываемы диаметр, мм | Ф360 | Ф500 | Ф500 | Ф630 | Ф630 | |
| Макс, длина точения, мм | 500 | 500 | 1000 | 1000/980* | 1500/1480* | |
| Макс, ход по осям X/Z, мм | 200/600 | 250/600 | 250/1100 | 325/1100 | 325/1100 | |
| Холостой ход по осям X/Z, м/мин | 24 (линейные направляющие) | 8/12 | 8/12 | 8/12 | 8/12 | |
| Рабочая подача по осям X/Z, мм | 1-8000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 | |
| Частота вращения шпинделя, об/мин | 50-3500 | 2500/3000(SA) | 2500/3000(SA) | 2000/1000* | 2000/1000* | |
| Торец шпинделя, ISO | А2-6 | A2-6 | A2-6 | A2-8/A2-11* | A2-8/A2-11* | |
| Диаметр отверстия в шпинделе, мм | Ф67 | Ф65 | Ф65 | Ф85/Ф106* | Ф85/Ф106* | |
| Конус шпинделя, метрический | 80 | 80 | 80 | 100/120* | 100/120* | |
| Высота оси центров от уровня пола, мм | 1000 | 1000 | 1000 | 1100 | 1100 | |
| Диаметр пиноли, мм | Ф100 | Ф100 | Ф100 | Ф130 | Ф130 | |
| Ход пиноли, мм | 100 | 100 | 100 | 100 | 100 | |
| Конус в пиноли, морзе | Морзе N5 | Морзе N4/N5(SA) | Морзе N4/N5(SA) | Морзе N5 | Морзе N5 | |
| Кол-во инструментов | 8 | 8 | 8 | 8 | 8 | |
| Размер хвостовика инструмента, мм | 25x25 | 25x25 | 25x25 | 32x25 | 32x25 | |
| Макс, диаметр хвостовика расточного инструмента, мм | Ф40 | Ф40 | Ф40 | Ф50 | Ф50 | |
| Точность позиционирования, мм | X |
0.008 | 0.016 | 0.016 | 0.016 | 0.016 |
Z |
0.01 | 0.025 | 0.025 | 0.025 | 0.025 | |
| Повторяемость, мм | X |
0.005 | 0.007 | 0.007 | 0.007 | 0.007 |
Z |
0.006 | 0.01 | 0.01 | 0.01 | 0.01 | |
| Габариты станка, мм | 3148x1500x1700 | 2700x1525x1650 2997x1500x1750 (SA) | 3200x1525x1650 3735x1500x1750 (SA) | 3450x1680x2090 | 3450x1680x2090 | |
| Потребляемая мощность, кВт | 20 | 20 | 20 | 25 | 25 | |
| Вес станка, кг | 4000 | 4000 | 4500 | 7500/8000* | 7500/8000* | |
| Система ЧПУ | FANUC 0i mate (SIEMENS 802D sl) | FANUC 0i mate (SIEMENS 802D sl) | FANUC 0i mate (SIEMENS 802D sl) | FANUC 0i mate (SIEMENS 802D sl) | FANUC 0i mate (SIEMENS 802D sl) | |
| Мощность главного привода, кВт | 7.5 | 11/15 | 11/15 | 15/18.5 | 15/18.5 | |
| Крутящий момент сервоприводов ,Нм | 7/7 | 7/11 | 7/11 | 11/20 | 11/20 | |
| Гидравлический патрон | Глухой 8" (Полый 8") | Глухой 10" (Полый 10") | Глухой 10" (Полый 10") | Глухой 12" (Полый 12") | Глухой 12" (Полый 12") | |
* Коробка скоростей (Опция)
Основные комплектующие и их поставщики NL362S
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по NL362S нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка NL362S, гарантийные обязательства:
- Продажа станков NL362S осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
