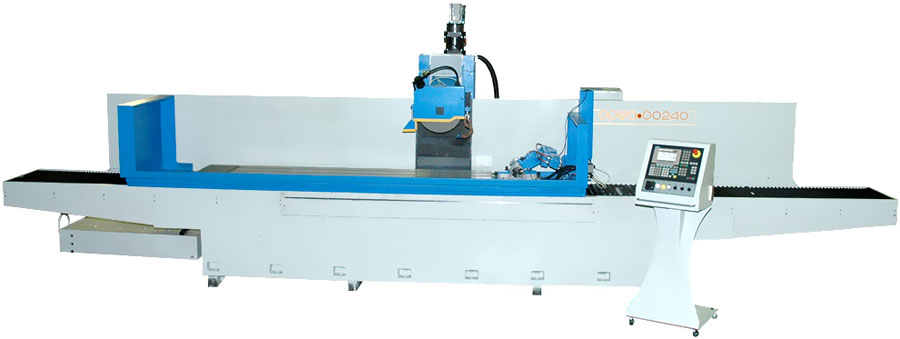

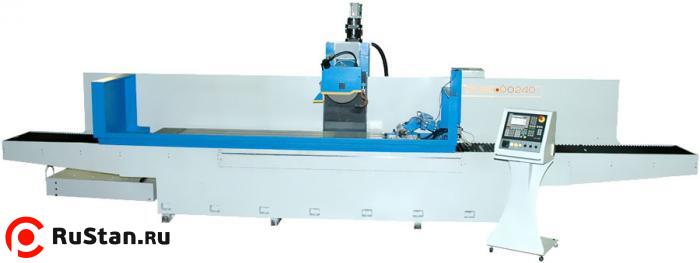

Плоскошлифовальный станок ОРША-60240
(600х2400, с ЧПУ SINUMERIK 802 C/802 D)

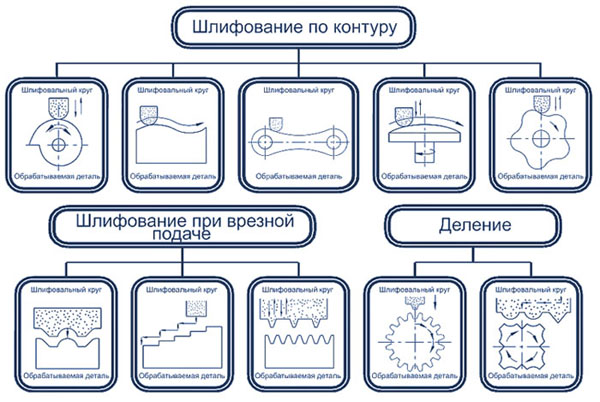

Плоскошлифовальный станок ОРША-60240 предназначен для высокоточной обработки как плоских поверхностей, так и профилей, представляющих собой сочетания отрезков, прямых, дуг, окружностей и других точно заданных кривых в прямоугольной системе координат.
Профилирование шлифовального круга осуществляется с помощью вращающегося алмазного ролика, установленного на столе путем перемещения шлифовальной головки по координатам Y и Z по программе от системы ЧПУ.
Особенности ОРША-60240:
- Колонна и шлифовальная головка станка ОРША-60240 перемещается по линейным направляющим фирмы SCHNEEBERGER.
- Направляющие скольжения стола ОРША-60240 с полимерным покрытием.
- Перемещение стола от гидроцилиндра.
- Автоматическая смазка продольных и вертикальных направляющих.
- Система ЧПУ SINUMERIK 802 DSL.
- Обратная связь с помощью фотоимпульсных преобразователей фирмы HEIDENHAIN, FAGOR.
- Шариковые винтовые пары для поперечного и вертикального перемещений.
Технические характеристики плоскошлифовального станка ОРША-60240
| Характеристика |
Орша-60120 |
Орша-60150 |
Орша-60200 |
Орша-60240 |
|---|---|---|---|---|
| Класс точности станка по ГОСТ 8-82 | В | |||
| Размеры зеркала стола (BxL), мм | 600х1200 | 600х1600 | 600х2000 | 600x2400 |
| Точностные параметры, максимально достигаемые на образце изделии: | ||||
| - размер образца изделия, мм | 710х300х200 | |||
| - плоскостность, мкм | 6 | |||
| - параллельность, мкм | 8 | |||
| - шерховатость поверхности, обработанной периферией круга, Ra | 0,32 | |||
| Пределы рабочих подач: | ||||
| - продольное перемещение стола (ось Х), м/мин | 2…20 | |||
| - вертикальное перемещение шлифовальной головки (ось Z), мм/ход | 0,001…0,3 | |||
| - поперечное перемещение (ось Y), мм/ход | 0,3…20 | |||
| Наибольшие размеры обрабатываемых поверхностей, мм | ||||
| - длина | 1200 | 1500 | 2000 | 2400 |
| - ширина | 600 | 600 | 600 | 600 |
| - высота | 590 | 590 | 590 | 590 |
| Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой) | 1200 | 1500 | ||
| Управляемое количество координат | 3 | |||
| Наибольшее расстояние от зеркала стола от оси шпинделя, мм | 650 (800) | |||
| Размеры шлифовального круга (DxHxd), мм | 400х20…100х127 | |||
| Мощность главного привода, кВт | 11,0 | |||
| Габаритные размеры, мм | ||||
| - длина | 4800 | 5600 | 6600 | 8140 |
| - ширина | 3850 | 3850 | 3850 | 3850 |
| - высота | 2250 | 2250 | 2250 | 2250 |
| Масса ОРША-60240 , кг | 8500 | 8900 | 9200 | 13000 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по ОРША-60240 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ОРША-60240, гарантийные обязательства:
- Продажа станков ОРША-60240 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
