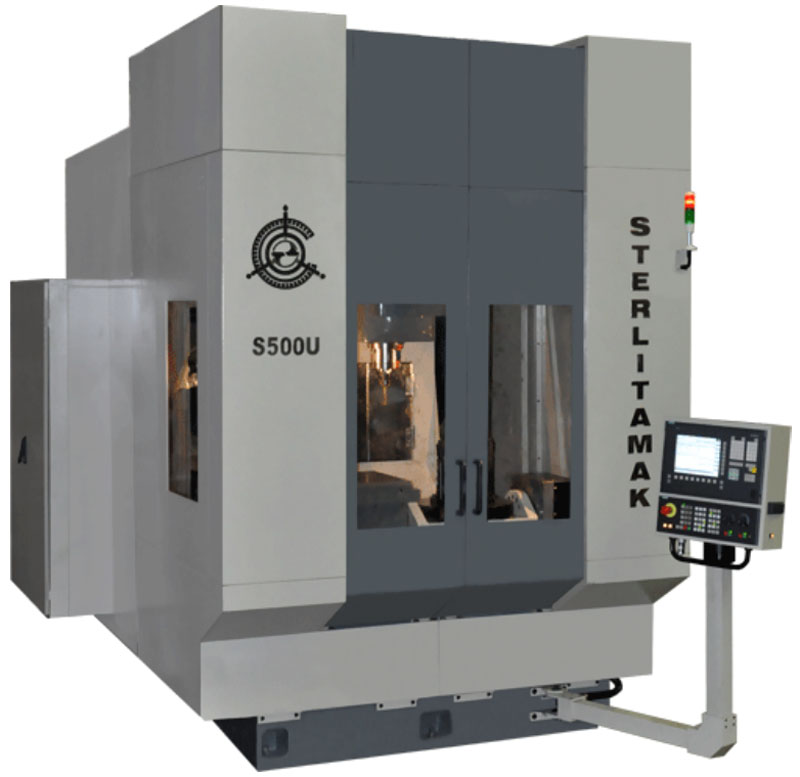

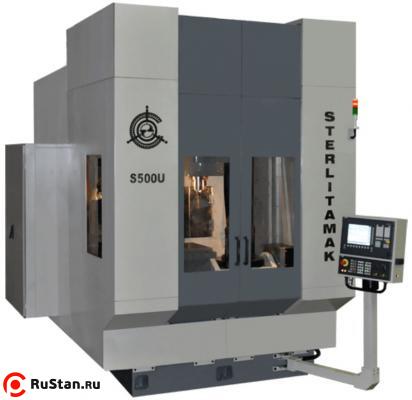

Фрезерный обрабатывающий центр с ЧПУ S500U
| Модель: |  |
S500U |
| Производитель: |  |
Россия |
Аналоги S500U
Конус шпинделяBT50
Ширина стола800 мм
Мощность 50.00 кВт
Напряжение380В
Масса14000 кг
Фрезерный обрабатывающий центр с ЧПУ S500U предназначен для комплексной обработки деталей из различных конструкционных материалов. Станок имеет двухосевой поворотный стол, управляемый от ЧПУ.
Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Особенности конструкции
- 5-осевая обработка Ф500+3-х осевая обработка 600х500;
- 3-осевая обработка 1200х500;
- 2-х осевой поворотный стол;
- Возможность оснащения щупами для измерения детали и инструмента (опция);
- 5-D интерполяция (опция);
- Линейные и круговые измерительные датчики (опция);
- Колонковая система.
Технические характеристики фрезерного обрабатывающего центра S500U
| Характеристика | Значение |
|---|---|
| Параметры стола | |
| Размеры рабочей поверхности стола, мм | 560х500(1200х500*) |
| Расстояние между пазами, мм | 100 |
| Ширина паза стола, мм | 14Н11 |
| Диаметр рабочей поверхности стола, мм | 500 |
| Наибольший крутящий момент, Нм | 1020 |
| Поворотный 2-х осевой стол | |
| Диаметр планшайбы, мм | C500 |
| Диаметр центрального отверстия, мм | C60H7 |
| Количество Т-образных пазов стола | 8 |
| Ширина паза стола, мм | 12Н11 (12Н7) |
| Наибольшая частота вращения стола (ось А и С), 1/мин | 28 |
| Наибольший крутящий момет (ось А и С), Нм | 1020 |
| Наибольший угол поворота (ось А), град | +110/-90 |
| Шпиндель | |
| Конус шпинделя (DIN 69871) | SK 40 |
| Число ступеней частот вращения шпинделя | регул. бесступ. |
| Пределы частот вращения шпинделя, об/мин | 0-8000 |
| Номинальный крутящий момент на шпинделе, Нм | 64/45 |
| Мощность двигателя главного движения, Квт | 7,5/9 |
| Перемещения | |
| Наибольшее программируемое перемещение по координатам | |
| продольное перемещение X-салазок (Х), мм | 1100 |
| поперечное перемещение верхних Y-салазок (Y), мм | 490 |
| перемещение шпиндельной бабки (Z) , мм | 450 |
| Точность позиционирования по осям Х, Y, Z, мм | +0,010 |
| Дискретность задания перемещения, мм | 0,001 |
| X, Y,Z, ммм | 0,01 |
| Число управляемых осей координат | 5 |
| Число одновременно управляемых осей координат | 3+2 |
| Наибольшее усилие подачи по координатам Х,Y, Z | 6000* |
| Пределы рабочих подач по координатам Х,Y, Z, мм/мин | 1...15 000 |
| Скорость быстрого перемещения по координатам Х, Y, Z, м/мин | 20,,,30 |
| Инструментальный магазин | |
| Емкость инструментального магазина, шт. | 24 |
| Время смены инструмента, с | 7 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 8 |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 250 |
| Система ЧПУ | SIEMENS SINUMERIK 840D |
| Прочие характеристики | |
| Масса, кг | 9000 (9500) |
| Габаритные размеры, мм | |
| - длина (со стружкоуборочным транспортером) | 2360 |
| - ширина | 3600 |
| - высота | 3200 |
| Общая площадь станка в плане, м2, не более ( с учетом открытых дверей, с приставным оборудованием) | 27,2 |
Перемещение по осям
- Ось X - продольное перемещение стола
- Ось Y - вертикальное перемещение шпиндельной бабки
- Ось Z - поперечное перемещение колонны
- Ось A - поворот стола
- Ось С - вращение стола
