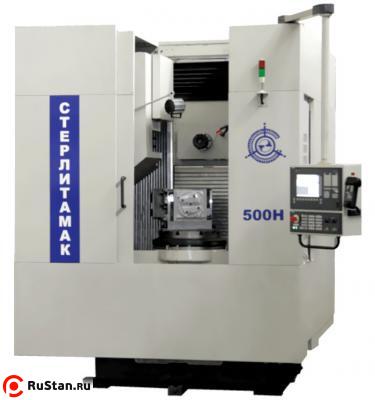

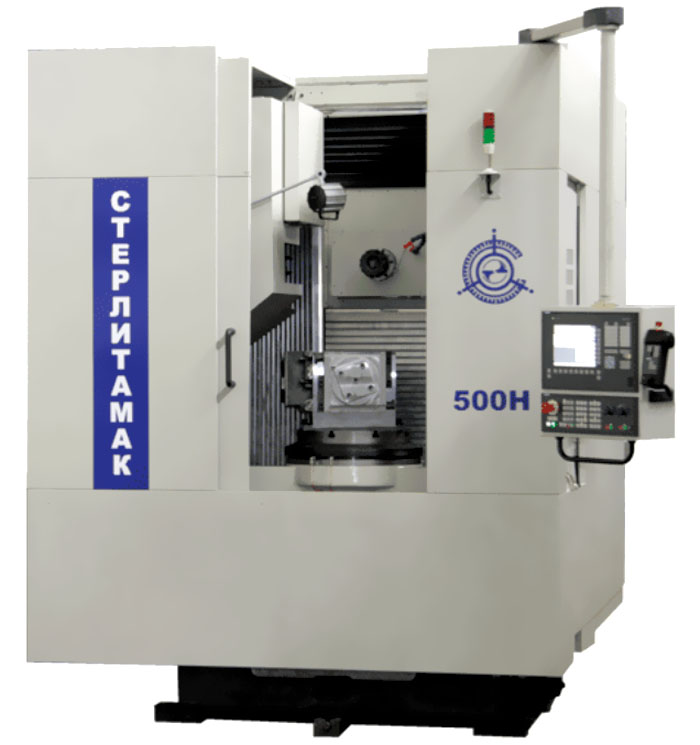

Горизонтальный фрезерный обрабатывающий центр 500H с ЧПУ
| Модель: |  |
500H |
| Производитель: |  |
Россия |
Аналоги 500H
Конус шпинделяISO40
Ширина стола360 мм
Мощность 25.00 кВт
Напряжение380В
Масса3500 кг
Конус шпинделяISO50
Ширина стола800 мм
Мощность 18.50 кВт
Напряжение380В
Масса28000 кг
Конус шпинделяISO50
Ширина стола800 мм
Мощность 15.00 кВт
Напряжение380В
Масса24000 кг
Конус шпинделяBT40
Ширина стола400 мм
Мощность 11.00 кВт
Напряжение380В
Масса3200 кг
Конус шпинделяBT40
Ширина стола380 мм
Мощность 15.00 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT40
Ширина стола260 мм
Мощность 20.00 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT40
Ширина стола320 мм
Мощность 7.50 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT40
Ширина стола260 мм
Мощность 7.50 кВт
Напряжение380В
Масса2400 кг
Конус шпинделяBT40
Ширина стола260 мм
Мощность 20.00 кВт
Напряжение380В
Масса2500 кг
Конус шпинделяBT50
Ширина стола800 мм
Мощность 30.00 кВт
Напряжение380В
Масса24500 кг
Конус шпинделяBT40
Ширина стола420 мм
Мощность 11.00 кВт
Напряжение380В
Масса4300 кг
Конус шпинделяBT40
Ширина стола400 мм
Мощность 11.00 кВт
Напряжение380В
Масса4100 кг
Горизонтальный фрезерный обрабатывающий центр с ЧПУ 500H предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Имеет возможность токарной обработки.
Выполняет операции наружного и внутреннего точения, сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Особенности конструкции
- Возможность проведения сверлильных, фрезерных, расточных и токарных работ на одном станке;
- Число одновременно управляемых координат - 3;
- Горизонтальный шпиндель SK 40 (HSK 63).
Технические характеристики фрезерного обрабатывающего центра 500H
| Характеристика | 500H |
|---|---|
| Параметры стола | |
| Размеры поверхности стола, мм | Ø500 |
| Количество Т-образных пазов стола | 8 |
| Ширина паза стола, мм | 18Н11 |
| Диаметр центрального отверстия, мм | 100Н7 |
| Наибольшее расстояние от оси шпинделя до рабочей поверхности стола,мм | 780 |
| Поворот стола, град | 360 |
| Наименьший угол поворота стола, град | непрерывный |
| Точность углового позиционирования при непрерывном отсчете координат по оси С, град | 0,0014 |
| Повторяемость углового позиционирования при непрерывном отсчете координат по оси С, град | 0,001 |
| Дискретность задания поворота по оси С, град | 0,001 |
| Наибольший крутящий момент, Нм | 3000 |
| Частота вращения стола, мин-1 | 15 |
| Наибольшая масса обрабатываемой детали, кг, не более | 500 |
| Шпиндель | |
| Конус шпинделя | SK 40 |
| Число ступеней частот вращения шпинделя | регул. бесступ. |
| Пределы частот вращения шпинделя, об/мин | 0-4000 |
| Номинальный крутящий момент на шпинделе, Нм | 140 |
| Перемещения | |
| Наибольшее программируемое перемещение по координатам | |
| Х - продольное перемещение стола, мм | 620 |
| Y - вертикальное перемещение шпиндельной бабки, мм | 750 |
| Z - поперечное перемещение колонны , мм | 400 |
| Точность позиционирования по осям Х, Y , Z , мм | 0,02 |
| Дискретность задания перемещения, мм | 0,001 |
| Повторяемость позиционирования по осям X, Y,Z, мм | 0,01 |
| Число управляемых осей координат | 4 |
| Число одновременно управляемых осей координат | 3(4) |
| Наибольшее усилие подачи по координатам Х, Y , Z , Н | 8000 |
| Пределы рабочих подач по координатам Х, Y , Z , мм/мин | 1...15 000 |
| Число ступеней рабочих подач | регул. бесступ. |
| Скорость быстрого перемещения по координатам Х, Y , Z , м/мин | 24 |
| Инструментальный магазин | |
| Емкость инструментального магазина, шт. | 32 |
| Время смены инструмента, с | 14 |
| Наибольшая диаметр инструмента, устанавливаемого в магазине, мм | 100 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 8 |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 280 |
| Система ЧПУ | SIEMENS SINUMERIK 840D |
| Прочие характеристики | |
| Масса, кг | 9000 (9500) |
| Габаритные размеры, мм | |
| -длина (со стружкоуборочным транспортером) | 2310/5200 |
| -ширина | 3525 |
| -высота | 3200 |
| Общая площадь станка в плане, м2, не более ( с учетом открытых дверей, с приставным оборудованием) | 12/22 |
Перемещение по осям
Ось X - продольное перемещение стола
Ось Y - вертикальное перемещение шпиндельной бабки
Ось Z - поперечное перемещение колонны
Ось В - вращение стола
Перемещение по осям |
Зона резания |
