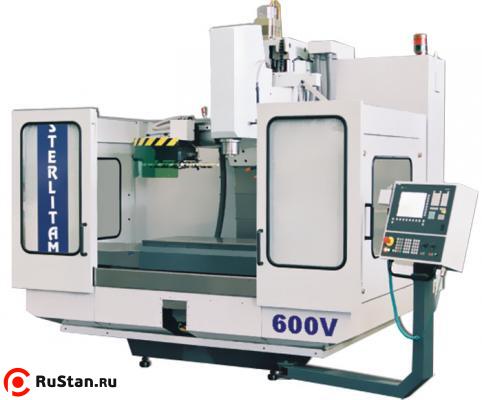

Фрезерный обрабатывающий центр 600V
| Модель: |  |
600V |
| Производитель: |  |
Россия |
Аналоги 600V
Конус шпинделяBT40
Ширина стола550 мм
Мощность 15.00 кВт
Напряжение380В
Масса5900 кг
Конус шпинделяBT50
Ширина стола800 мм
Мощность 50.00 кВт
Напряжение380В
Масса14000 кг
Фрезерный обрабатывающий центр с ЧПУ 600V предназначен для комплексной обработки деталей из различных конструкционных материалов в условиях единичного, мелкосерийного и серийного производства. Неподвижный рабочий стол обеспечивает высокую точность обработки. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.
Особенности конструкции
- Возможность оснащения поворотным столом для четырех- и пяти- координатной обработки;
- Возможность установки различных инструментальных магазинов;
- Возможность оснащения щупами для измерения детали и инструмента;
- Возможность черновой обработки крупногабаритных деталей.
Сравнительная техническая характеристика фрезерного обрабатывающего центра 600V
| Характеристика | 600V | 800V |
|---|---|---|
| Параметры стола | ||
| Размер рабочей поверхности стола, мм | 600х1250 | 800х1600 |
| Наибольшее расстояние от торца шпинделя до стола, мм | 730 | 1130 |
| Наибольшая масса обрабатываемой детали, кг | 600 | 800 |
| Шпиндель | ||
| Конус шпинделя (DIN 69871) | SK 40 | SK 40 |
| Пределы частот вращения шпинделя, об/мин | 0...8000 | 0...8000 |
| Номинальный крутящий момент на шпинделе, Нм | 70 | 95,5 |
| Перемещения | ||
| Наибольшие перемещения по осям, мм | ||
| - продольное перемещение стола (Х) | 1000 | 1400 |
| - поперечное перемещение стола (Y) | 570 | 800 |
| - поперечное перемещение шпиндельной бабки (Z) | 600 | 1000 |
| Точность позиционирования, мм | 0,01 | 0,01 |
| Диапазон рабочих подач по координатам, мм/мин | 1…15000 | 1…15000 |
| Ускоренные хода по всем осям, м/мин | 15…25 | 15…25 |
| Инструментальный магазин | ||
| Емкость инструментального магазина, шт. | 20 | 20 |
| Время смены инструмента, сек | 7 | 7 |
| Наибольший диаметр инструмента, устанавливаемого в магазине [без пропуска гнезд], мм | 125 [80] | 125 [80] |
| Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм | 250 | 250 |
| Наибольшая масса оправки, устанавливаемой в магазине, кг | 10 | 10 |
| Характеристика электрооборудования | ||
| Мощность двигателя главного привода, кВт | 11 | 15 |
| Номинальная частота вращения, об/мин | 1500 | 1500 |
| Максимальная частота вращения, об/мин | 8000 | 8000 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 36 | 40 |
| Система ЧПУ | SIEMENS SINUMERIK 802D | |
| Прочие характеристики | ||
| Габаритные размеры, мм | ||
| - длина | 2700 | 3460 |
| - ширина | 3600 | 4300 |
| - высота | 3210 | 3690 |
| Общая площадь станка в плане, кв.м., не более (с учетом открытых дверей шкафа) | 8,9 | 14,6 |
| Масса, кг | 8400 | 9200 |
Перемещение по осям
- Ось Х - продольное перемещение стола
- Ось Y - поперечное перемещение колонны
- Ось Z - вертикальное перемещение шпиндельной бабки
Перемещение по осям |
Зона резания |
