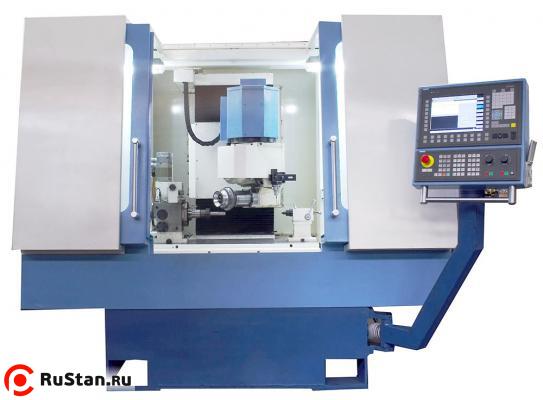

Полуавтомат шлифовально-заточной пятикоординатный с ЧПУ ВЗ-531Ф4
20 424 283 руб.
с НДС - на 09.06.2026 г.
| Модель: |  |
ВЗ-531Ф4 |
| Артикул: | |
ВЗ-531Ф4 |
| Производитель: | Белоруссия |
|
| Изготовитель: |  |
Белоруссия |
Полуавтомат шлифовально-заточной пятикоординатный с ЧПУ ВЗ-531Ф4 предназначен для изготовления и заточки концевых цилиндрических, конических, радиусных, дисковых отрезных фрез, свёрл, метчиков, разверток и т.д. из быстрорежущей стали и твёрдого сплава высокостойкими алмазными, эльборовыми и абразивными шлифовальными кругами с применением смазочно-охлаждающей жидкости.
Технологические возможности полуавтомата позволяют осуществлять с использованием дополнительных опций операции шлифования профиля дисковых кулачков, бокового профиля червяков, зубошлифования цилиндрических зубчатых колёс, пазов делительных дисков и другие подобные операции.
Технические характеристики ВЗ-531Ф4 | |
|---|---|
| Характеристика | Значение |
| Пределы заготовок, мм: | |
| диапазон диаметров отверстий цанг | 3...25* |
| наибольший диаметр обрабатываемого изделия | 250 |
| Наибольшая длина заготовок в цанговом патроне / в центрах, мм: | 180/400 |
| Наибольший диаметр устанавливаемого шлифовального круга, мм | 150 |
| Частота вращения шлифовального круга, об/мин | 2000...8000 |
| Количество управляемых осей координат: | |
| всего (с применением УЧПУ SINUMERIK 840DSL) | 5 |
| Наибольшее рабочее перемещение по управляемым осям координат: | |
| продольное перемещение стола (ось Х), мм | 630 |
| поперечное перемещение каретки (ось Z), мм | 320 |
| вертикальное перемещение суппорта (ось Y), мм | 320 |
| поворот шпинделя бабки изделия (ось А), град. | не ограничен |
| разворот шлифовального круга (ось В), град. | ±150 |
| Пределы рабочих подач по управляемых осям X/Y/Z, м/мин | 10,5,5 |
| Дискретность задания перемещений по осям координат: | |
| - линейных, мм; | 0,001 |
| - круговой, град. | 0,001 |
| Мощность привода шлифовального шпинделя, кВт | 8 |
| Род тока питающей сети | перем. 3-х фазный |
| Напряжение, В | 380±38 |
| Частота тока, Гц | 50±1 |
| Габаритные размеры (ДxШxВ), мм | 2450×4500×2650 |
| Масса, кг | 6000 |
* параметры уточняются при согласовании Технического задания и проекта договора.
