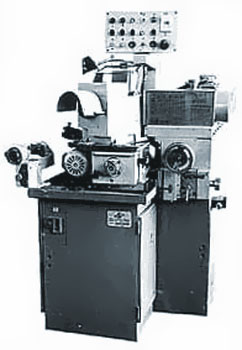

Заточной полуавтоматический станок для сверл, зенкеров, метчиков 3Е653
(ф 5-32 / 12-80 мм заточной для сверл, зенкеров, метчиков)
Заточной полуавтоматический станок для сверл, зенкеров, метчиков 3Е653 предназначен для винтовой заточки свёрл, трёх- и четырёхперьевых зенкеров и метчиков с правым и левым направлениями винтовых канавок, ступенчатых свёрл. Возможно производить подточку поперечной кромки у правых и левых свёрл из быстрорежущей стали и твёрдого сплава абразивными, алмазными и эльборовыми кругами.
Особенности 3Е653:
- 3Е653 автоматизированы: ускоренная черновая подача, замедленная чистовая подача, выхаживание без подачи по реле времени с автоматическим переключением на уменьшенные обороты затачиваемого инструмента.;
- Ориентация сверла по длине и углу производится вне рабочей позиции во время заточки другого сверла, что сокращает вспомогательное время и обеспечивает высокую производительность станка 3Е653.
Технические характеристики заточного универсального станка 3Е653
| Характеристика | 3Е653 |
3Е659 |
|---|---|---|
| Диаметр затачиваемого сверла, мм. | 5 - 32 | 12 - 80 |
| Диаметр затачиваемого зенкера, мм. | 10 - 32 | 12 - 80 |
| Диаметр затачиваемого метчика, мм. | 5 - 33 | 12 - 52 |
| Угол при вершине затачиваемого сверла, град. | 70 - 160 | 70 - 160 |
| Угол при вершине затачиваемого зенкера, град. | 90 - 160 | 90 - 160 |
| Угол при вершине затачиваемого метчика, град. | 11 - 38 | 11 - 38 |
| Угол при вершине затачиваемого ступенчатого сверла, град. | 60 - 170 | 60 - 170 |
| Задний угол затачиваемого сверла, град. | 5 - 16 | 5 - 16 |
| Задний угол затачиваемого зенкера, град. | 6 - 10 | 6 - 10 |
| Задний угол затачиваемого метчика, град. | 4 - 12 | 4 - 12 |
| Угол наклона поперечной кромки сверла с углами при вершине 70-100, град. | 50 - 60 | 50 - 60 |
| Угол наклона поперечной кромки сверла с углами при вершине 100-130, град. | 45 - 55 | 45 - 55 |
| Угол наклона поперечной кромки сверла с углами при вершине 130-160, град. | 40 - 50 | 40 - 50 |
| Длина устанавливаемого инструмента, мм. | 50 - 400 | 90 - 515 |
| Длина первой ступени ступенчатого сверла, мм. | 70 | 70 |
| Наибольший диаметр первой ступени ступенчатого сверла, мм. | 30 | 30 |
| Величина автоматической подачи на оборот затачиваемого инструмента, мм/об | 0,02 - 0,2 | 0,02 - 0,2 |
| Частота вращения шлифовального(ных) круга(ов), мин-1 | 1000 - 2870 | 1000 - 2870 |
| Мощность привода главного движения, кВт | 2/1,5 | 2,65/2,2 |
| Номинальное напряжение питания, В | 380 | 380 |
| Габаритные размеры, мм. | 1310х 1080х 1550 | 1310х 1080х 1550 |
| Масса 3Е653 , кг. | 950 | 1000 |
Пока отзывов по 3Е653 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 3Е653, гарантийные обязательства:
- Продажа станков 3Е653 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
