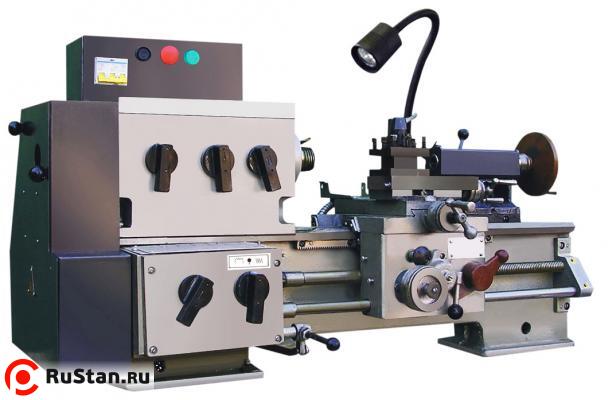

Настольный токарный станок ТВ-7М (ТВ7М)
(РМЦ 275, ∅220/100, 1.50 кВт)
Настольный токарный станок ТВ-7М (ТВ7М) предназначен для механической обработки изделий из металлов, древесины и пластмасс.
ВИДЫ РАБОТ производимых на станке:
- проточка и расточка цилиндрических и конических поверхностей
- сверление
- отрезка
- нарезка резьбы
- подрезка торцов
Станок токарный ТВ-7М, ТВ-9, ТВ-9У, ТВ-11обеспечивает высокое качество обработанных поверхностей по форме и шероховатости. При обработке материала сталь 45 с использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0.2 мкм (для класса П).
Рациональная компоновка станка ТВ-7М, ТВ-9, ТВ-9У, ТВ-11, высокая надежность его узлов, оптимальное расположение органов управления делает станок удобным в эксплуатации и обслуживании.
В опорах шпинделя станка ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки. Станок комплектуется различными принадлежностями и приспособлениями, позволяющими расширить его технологические возможности.
Станки токарные ТВ-7М, ТВ-9, ТВ-9У, ТВ-11 изготавливается классов точности Н и П.
По желанию заказчика, станок мод. ТВ-11 может быть укомплекктован приводом с бесступенчатой регулировкой оборотов шпинделя. По желанию заказчика, за отдельную плату станки комплектуется подставками под станок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА ТВ-7М, ТВ-9, ТВ-9У, ТВ-11
| Характеристика | ТВ-7М (ТВ7М) |
|---|---|
| Наибольший диаметр заготовки, устанавливаемый: - над станиной, мм - над суппортом, мм |
220 100 |
| Наибольшая длина обрабатываемого изделия, мм - ТВ-7М - ТВ-9 - ТВ-9У - ТВ-11 |
- 275 - 520 - 680 - 750 |
| Высота центров, мм | 120 |
| Диаметр сквозного отверстия в шпинделе, мм | 18 |
| Значение шага обрабатываемых метрических резьб, мм | 0,3-2,5 |
| Пределы частот вращения шпинделя, об/мин | 60/ 105/ 185/ 315/ 555/ 975 |
| Электродвигатель. кВт/В | 0,75-1.5/380 |
| Значение продольных рабочих подач суппорта, мм/об | 0,1 - 0,32 |
| Перемещение на одно деление лимба продольное/поперечное, мм | 0,25/0,025 |
| Конус пиноли в задней бабке Морзе | 2 |
| Радиальное биение шпинделя (для класса П). мкм | 5 |
| Осевое биение шпивделя (для класса П), мкм | 5 |
| Допуск круглости обработанного изделия (для класса П), мкм | 7 |
| Габаритные размеры станка, мм, не более - ТВ-7М - ТВ-9 - ТВ-9У - ТВ-11 |
1120 х 620 х 680 1350 х 620 х 680 1560 х 620 х 730 1610 х 620 х 730 |
| Масса станка ТВ-7М (ТВ7М), кг, не более - ТВ-7М - ТВ-9 - ТВ-9У - ТВ-11 |
- 210 - 230 - 240 - 245 |
Пока отзывов по ТВ-7М (ТВ7М) нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ТВ-7М (ТВ7М), гарантийные обязательства:
- Продажа станков ТВ-7М (ТВ7М) осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
