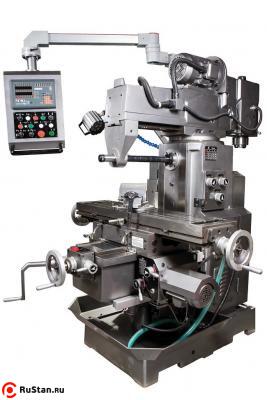

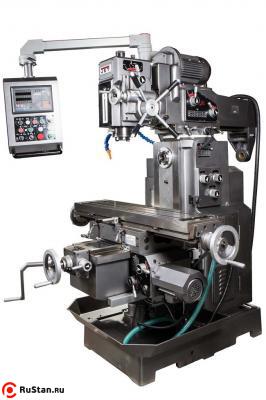

Универсальный фрезерный станок JMD-26X2 XY c УЦИ JET
(1120х260мм, JET)
Цена на 01.05.2012 г. - 575 000.00 руб. с НДС
Универсальный фрезерный станок JMD-26X2 XY c УЦИ предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок JMD-26X2 XY c УЦИ также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности вертикально-фрезерного станка JMD-26X2 XY c УЦИ:
- Компактная конструкция по высоте;
- Вертикальный и горизонтальный шпиндель;
- Присоединение шпинделя ISO 40 (DIN 2080);
- Диапазон частоты вращения вертикального шпинделя 67-2010 об/мин;
- Диапазон частоты вращения горизонтального шпинделя 40-1300 об/мин;
- Поворот головки влево/вправо;
- Режим работы для нарезания резьбы;
- Встроеная система подвода СОЖ;

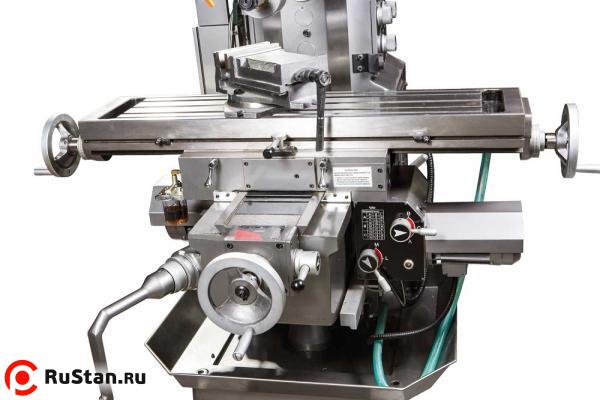

- Полностью механизированный фрезерный стол;
- Регулируемый упор глубины сверления с переключателем реверса;

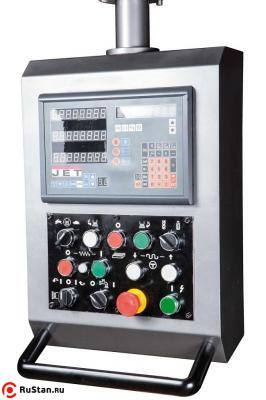

- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак.
Технические характеристики JMD-26X2 XY c УЦИ
| Характеристика | JMD-26X2 XY c УЦИ |
|---|---|
| Конус вертикального шпинделя: | ISO 40 (DIN 2080) |
| Конус горизонтального шпинделя: | ISO 40 (DIN 2080) |
| Диапазон частоты вращения вертикального шпинделя: об/мин 12 | 67, 103, 171, 210, 263, 322, 420, 645, 1070, 1315, 1640, 2010 |
| Диапазон вращения горизонтального шпинделя: об/мин 12 | 40, 60, 80, 110, 150, 200, 270, 380, 510, 680, 950, 1300 |
| Макс. Ø сверления, (сталь / чугун): | 16 / 40 мм, автопадачей |
| Макс. Ø концевого фрезерования: | 25 мм |
| Макс. Ø торцевого фрезерования: | 125 мм |
| Автоматический ход пиноли шпинделя: | 0,1 / 0,15 / 0,3 мм/об |
| Ход пиноли вертик. шпинделя: | 120 мм |
| Диаметр пиноли шпинделя: | 90 мм |
| Наклон фрезерной головки: | 45°, влево / вправо |
| Расстояние от верт. шпинделя до стола: | 80-420 мм |
| Расстояние от верт. шпинделя до стойки: | 200-550 мм |
| Расстояние от горизонт. шпинделя до стола: | 0-380 мм |
| Размеры стола: | 1120 х 260 мм |
| Ход стола по оси X х Y: | 600 х 300 мм |
| Подача по оси Х х Y: 9 | 24-402 мм |
| Ускоренное перемещение: | 1080 мм/мин |
| T-образный паз: 3 | 14 мм |
| Макс. нагрузка на стол: | 300 мм |
| Вертикальный двигатель | |
| Выходная мощность: | 1,5 кВт / S1-100% |
| Входная мощность: | 2,2 кВт / S6 40% |
| Горизонтальный двигатель | |
| Выходная мощность: | 2,2 кВт / S1-100% |
| Габаритные размеры (ДхШхВ): | 1580 х 1450 х 2150 мм |
| Масса JMD-26X2 XY : | 1300 кг |
| Артикул (380 В): | 50000451Т |
Стандартная комплектация станка JMD-26X2 XY c УЦИ
- Зажимная тяга, 2 шт.
- Лампа местного освещения
- Устройство цифровой индикации по 3 осям
- Автоматическая подача по осям X и Y
- Централизованная система смазки стола
- Тиски фрезерные, ширина губок 160 мм
- Цанговый патрон с набором из 8 цанг (4-16 мм) ER32
- Сверлильный патрон Ø16 мм с оправкой ISO 40/B-16
- Переходные втулки ISO 40/MK-4, /МК-3, /МК-2
- Фрезерная оправка ISO 40 - Ø32 мм
- Оправка горизонтального шпинделя
- Инструмент для обслуживания
Дополнительная комплектация станка JMD-26X2 XY c УЦИ
| Артикул | Описание |
|---|---|
| 464816 | Поворотный стол с круглой планшайбой 200мм / МК-3 |
| 385021 | Поворотные машинные тиски 150х40х0-140 мм |
| 50000165 | Комплект прихватов для 14-мм Т-образного паза |
| 50000122 | Патрон шпинделя ISO40-MK2 |
| 50000123 | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-B16 |
| 50000125 | Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм) |
| 50000126 | Патрон шпинделя ISO40-d22 фрезерная оправка |
|
50000170 Комплект прихватов для 16-мм Т-образного паза |
464816 Поворотный стол с круглой планшайбой 200 мм / МК-3 |
385021 Поворотные машинные тиски 150 x 40 x 0-140 мм |
Универсальный фрезерный станок JMD-26X2 XY c УЦИ JET
Пока отзывов по JMD-26X2 XY нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка JMD-26X2 XY, гарантийные обязательства:
- Продажа станков JMD-26X2 XY осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
