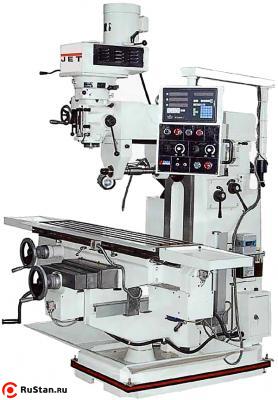

Универсальный фрезерный станок JTM-1360TS DRO JET
(1520x340мм, JET)
Цена на 01.05.2012 г. - 1 200 000.00 руб. с НДС
Универсальный фрезерный станок JTM-1360TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок JTM-1360TS также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности вертикально-фрезерного станка JTM-1360TS:
- Вертикальный и горизонтальный шпиндели ISO-40;
- Поворот головки влево/вправо;
- Режим работы для нарезания резьбы;
- Большой, полностью механизированный фрезерный стол;
- Централизированная система смазки фрезерного стола;
- Удобный пульт управления на кронштейне;
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак;
- Встроенная система подвода СОЖ;
- невматический останов стола (необходимо подключение 6 атм., расход минимальный);
- Компрессор производительностью 240 л/мин, добавление 8 Атм, мощность 1,5 Квт.
Технические характеристики настольного сверлильно-фрезерного станка JTM-1360TS
| Характеристика | JTM-1360TS DRO |
|---|---|
| Макс. Ø сверления, (сталь/чугун): | 20 / 40 мм, автоподача |
| Макс. Ø торцевой/концевой фрезы: | 125 / 25 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ: | |
| Конус шпинделя: | ISO-40 |
| Диаметр пиноли: | 105 мм |
| Частота вращения шпинделя: 8 | 70-3600 об/мин |
| Автоподача пиноли шпинделя: | 0,035/0,08/0,14 мм/об |
| Ход пиноли шпинделя: | 127 мм |
| Диапазон наклона головки: | 90°, влево/вправо |
| Расстояние от шпинделя до стола | 95 - 485 мм |
| Расстояние от шпинделя до стойки | 150 - 670 мм |
| Поперечный ход консоли: | 500 мм |
| Диапазон зажима: | 3-22 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ: | |
| Конус шпинделя: | ISO-40 |
| Частота вращения шпинделя: 9 | 72-1145 об/мин |
| Расстояние от шпинделя до стола | 0 - 400 мм |
| ФРЕЗЕРНЫЙ СТОЛ: | |
| Размер стола по X х Y: | 1520x340 мм |
| Ход стола по оси X х Y х Z: | 1100x380х400 мм |
| Т-образный паз/расстоаяние, 3 шт.: | 16 / 80 мм |
| Максимальная нагрузка на стол: | 550 кг |
| Подача стола по горизонтали, 6: | 22-384 мм/мин |
| Ускоренное перемещение стола по горизонтали / вертикали: | 1250 / 430 мм/мин |
| Входная мощность: | 7,0 / 7,0 кВт / S6 40% |
| Выходная мощность: | 3,75 / 3,75 кВт / S1 100% |
| Двигатель подачи стола по горизонтали: | 0,55 кВт |
| Двигатель ускоренного перемещения стола по вертикали: | 0,37 кВт |
| Насос подачи СОЖ: | 0,1 кВт |
| Габаритные размеры (ДхШхВ): | 2430x1640x2375 мм |
| Масса JTM-1360TS DRO : | 2250 кг |
| Артикул (400 В) с УЦИ: | 50000153T |
Принадлежности станка JTM-1360TS
| Артикул | Описание |
|---|---|
| 464816 | Поворотный стол с круглой планшайбой 200 мм / MK-3 |
| 385021 | Поворотные машинные тиски 150х40х0-140 мм |
| 50000170 * | Комплект прихватов для 16 мм Т-образного паза |
| 50000109 | Пневматическая зажимная тяга М16 |
| 50000122 * | Патрон шпинделя ISO40-MK2 |
| 50000123 * | Патрон шпинделя ISO40-MK3 |
| 50000124 | Патрон шпинделя ISO40-B16 |
| 50000125 * | Патрон шпинделя ISO40-ER32 + комплект из 11 цанг (4-20 мм) |
| 50000126 | Патрон шпинделя ISO40-d22 Фрезерная оправка |
* Рекомендуемая комплектация
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по JTM-1360TS DRO нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка JTM-1360TS DRO, гарантийные обязательства:
- Продажа станков JTM-1360TS DRO осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
