Фрезерный настольный станок с редуктором JMD-45PFD JET
(d32мм, стол 825x240 мм, JET)
Фрезерный настольный станок с редуктором JMD-45PFD предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок JMD-45PFD также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности настольного сверлильно-фрезерного станка JMD-45PFD:
- Массивный чугунный цоколь гарантирует работу без вибраций;
- Большой, прецизионный, крестовой стол с регулируемыми клиновидными планками;
- Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения;
- Присоединение шпинделя ISO 30 для высокой производительности фрезерования;
- Вращающиеся в масляной ванне отшлифованные шестерни редуктора гарантируют плавный ход;
- Конические роликовые подшипники главного шпинделя гарантируют высокую точность кругового вращения (биение <0,015 мм);
- Левое вращение шпинделя для нарезания резьбы;
- Поворот головки вправо/влево для удобства работы;
- Автоматическая подача пиноли шпинделя;
Технические характеристики настольного сверлильно-фрезерного станка JMD-45PFD
| Характеристика | JMD-45PF | JMD-45PFD |
|---|---|---|
| Максимальный диаметр сверления: | Ø 32 мм, М20 | Ø 32 мм, М20 |
| Максимальный диаметр торцевой фрезы: | Ø 100 мм | Ø 100 мм |
| Максимальный диаметр концевой фрезы: | Ø 20 мм | Ø 20 мм |
| Вылет: | 250 мм | 250 мм |
| Макс. расст. от шпинделя до стола: | 460 мм | 460 мм |
| Конус шпинделя: | ISO 30 (DIN 2080) | ISO 30 (DIN 2080) |
| Диапазон вращения шпинделя: 12 | 50 - 2500 об/мин | 50 - 2500 об/мин |
| Ход пиноли автом: | 107 мм | 107 мм |
| Диапазон поворота головки: | 90° влево / 30° вправо | 90° влево / 30° вправо |
| Размер стола X x Y: | 825 x 240 мм | 825 x 240 мм |
| Ход стола по оси X x Y: | 520 x 210 мм | 520 x 210 мм |
| Т-образные пазы: 4 | 16 мм | 16 мм |
| Автоматическая подача пиноли: | 0,12 / 0,18 / 0,25 мм/об | 0,12 / 0,18 / 0,25 мм/об |
| Выходная мощность: | 1,1 кВт / S1 100% | 1,1 кВт / S1 100% |
| Входная мощность: | 2,1 кВт / S6 40% | 2,1 кВт / S6 40% |
| Габаритные размеры (ДхШхВ): | 1080х1010х1300 мм | 1080х1010х1300 мм |
| Масса JMD-45PFD: | 340 кг | 340 кг |
| Артикул (400 В): | 50000400Т | 50000401Т |
 |
 |

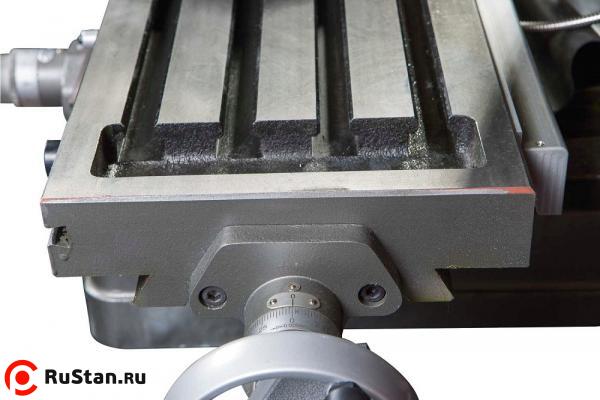

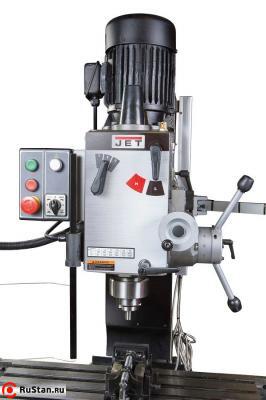

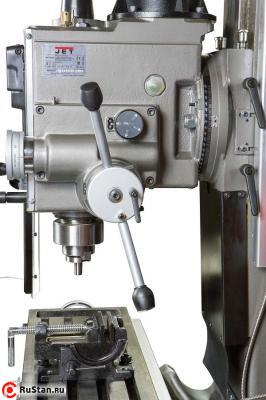

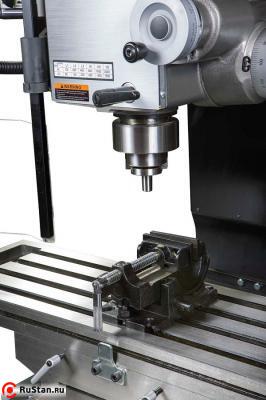

| Редукторная головка с возможностью поворота и посадкой шпинделя ISO30 | Координатный стол с Т-образными пазами и угловыми тисками |
Стандартное комплектация станка JMD-45PFD
- Зажимная тяга M12;
- Защитный экран с концевым выключателем;
- Угловые тиски, ширина губок 85 мм;
- 1-13 мм сверлильный патрон с оправкой ISO 30;
- Твердосплавная торцовая фреза Ø 75 мм;
- Инструменты для обслуживания в ящике;
- Сертификат точности.
Дополнительная комплектация станка JMD-45PFD
| Артикул | Описание |
|---|---|
| 350045 | Закрытая подставка |

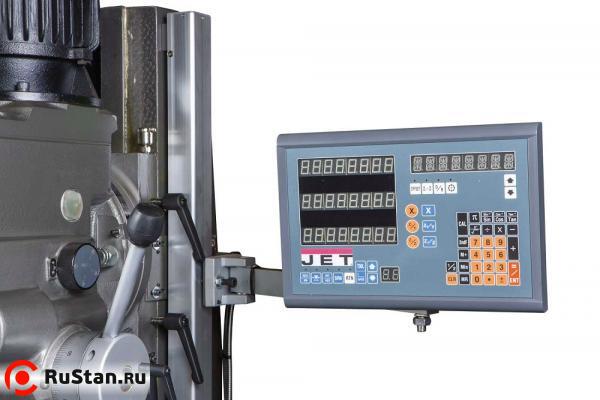

| 50000410 | Приспособление для монтажа цифровой индикации |
| 50000170 | Комплект прихватов для 16 мм Т-образного паза |
| 464816 | Поворотный стоол с круглой планшайбой 200 мм/МК-3 |
| 385021 | Поворотные машинные тиски 150 мм |
| 350055 | Устройство подвода СОЖ |
| 50000390 | Автоподача по оси Х |
| 50000102 * | Патрон шпинделя ISO30-MK2 |
| 50000103 * | Патрон шпинделя ISO30-MK3 |
| 50000104 | Патрон шпинделя ISO30-B16 |
| 50000105 * | Патрон шпинделя ISO30-ER32 + комплект 11 цанг (4-20 мм) |
| 50000106 | Патрон шпинделя ISO30-d22 |
| 708119 | Устройство для транспортировки |
* Рекомендуемая комплектация
|
50000170 Комплект прихватов для 16-мм Т-образного паза |
464816 Поворотный стол с круглой планшайбой 200 мм / МК-3 |
385021 Поворотные машинные тиски 150 x 40 x 0-140 мм |
|
350055 Устройство подвода СОЖ 230 В |
50000390 Автопадача по оси Х |
* 50000102 Патрон шпинделя ISO30-MK2 |
|
* 50000103 Патрон шпинделя ISO30-MK3 |
50000104 Патрон шпинделя ISO30-B16 |
50000106 Патрон шпинделя ISO30-d22 |

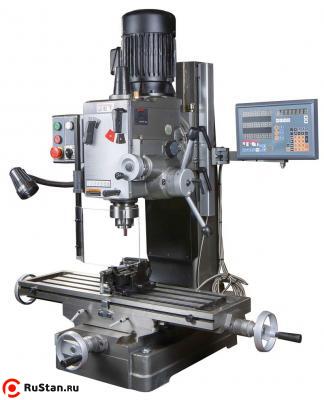

Фрезерный настольный станок с редуктором JMD-45PFD - Фото 1
Фрезерный настольный станок с редуктором JMD-45PFD - Фото 2
Пока отзывов по JMD-45PFD нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка JMD-45PFD, гарантийные обязательства:
- Продажа станков JMD-45PFD осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
