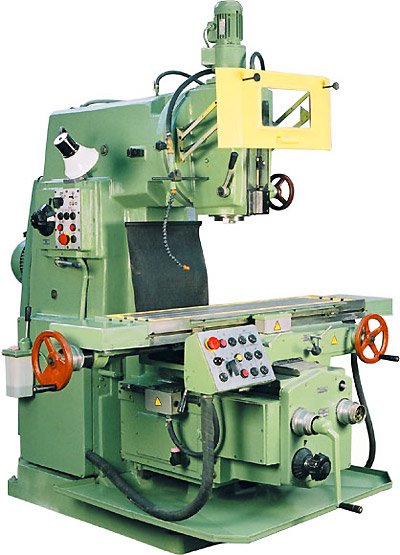

Вертикально фрезерный станок 6Т13 (6Р13)
(400х1600 мм, аналог мод. ВМ127М, 6Р13)
Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.
Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.
Технологические возможности станков могут быть расширены за счет применения на них делительной головки, круглого поворотного стола и других приспособлений. Станки выпускаются в различных исполнениях по напряжению, частоте питающей сети. Поставляются запасные части
Особенности конструкции
- Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
- Тип: вертикальный
Основные преимущества станков:
Конструктивные
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение горизонтального шпинделя при остановке электромагнитной муфтой.
- устройство защиты от разлетающейся стружки.
Технологические
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА 6Т13
| Характеристика | 6Т13 |
|---|---|
| Размеры рабочей поверхности стола, мм | 1600x400 |
| Наибольшее перемещение стола, мм | |
| продольное | 1000 (1120*) |
| поперечное | 400 |
| вертикальное | 430 |
| Поворот стола в обе стороны, град | - |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 70-500 |
| Пределы частот вращения шпинделя, мин -1 | 31.5-1600 (50-2500*) |
| Диапазон подач стола, мм/мин: | |
| продольных | 12,5-1600 |
| продольных (бесступенчато регулируемый) | 5-3150* |
| поперечных | 12,5-1600 |
| поперечных (бесступенчато регулируемый) | 5-3150* |
| вертикальных | 4.1-530 |
| вертикальных (бесступенчато регулируемый) | + |
| Ускоренное перемещение стола, мм/мин: | |
| продольное | 4000 |
| поперечное | 4000 |
| вертикальное | 1330 |
| Конус шпинделя по ГОСТ 30064-93 | ISO 50 |
| Максимальная масса обрабатываемой детали с приспособлением, кг | 1250 |
| Максимальное тяговое усилие приводов стола, Н: | |
| продольное и поперечное | 40000 |
| вертикальное | 25000 |
| Мощность электродвигателей приводов, КВт | |
| основного шпинделя | 11 |
| подач стола | 3 |
| Габаритные размеры, мм: | |
| длина | 2570 |
| ширина | 2252 |
| высота | 2430 |
| Масса 6Т13 станка с электрооборудованием, кг | 4300 |
| Автоматические циклы по 3-м координатам | + |
| Дополнительная по заказу: | |
| цифровая индикация Ф1 | + |
| направляющие из фторопласта | + |
примечания
станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
* по спец. заказу
Оборудование за отдельную плату
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Тиски станочные 7200-0220-02
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по 6Т13 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 6Т13, гарантийные обязательства:
- Продажа станков 6Т13 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
