Трубонарезной станок РТ783 (кап. ремонт 2011г.)
(РМЦ 640, ∅800/490, 18.50 кВт)
Цена на 01.05.2012 г. - 1 650 000.00 руб. с НДС
Трубонарезной станок РТ783 предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и мелкосерийного производства. Используется при ремонте бурильных, обсадных и насоснокомпрессорных труб и муфт к ним.
Станок РТ783 обладает современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания. Обладает достаточной жесткостью и виброустойчивостью, высокомеханизирован, удобен в управлении.
Направляющие станины РТ783 закалены и отшлифованы, что в сочетании с высокой надежностью других узлов обеспечивает длительный срок эксплуатации с сохранением точности.
Станок РТ783 оснащен конусной линейкой для нарезания конических резьб. Нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание. В комплект станка РТ783 входит специальный люнет-поддержка для обработки длинных труб. На станке установлены два трёх или четырех кулачковые самоцентрирующие патроны 630 мм с механизмом зажима. Резцедержка станка выполнена с посадкой на торцевую зубчатую муфту. Точность фиксации 5 мкм. Точение конусов возможно как по конусной линейке, так и за счет механического перемещения верхнего суппорта, а также за счет сложения подач.
Станок РТ783 обладает современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания. Обладает достаточной жесткостью и виброустойчивостью, высокомеханизирован, удобен в управлении.
Направляющие станины РТ783 закалены и отшлифованы, что в сочетании с высокой надежностью других узлов обеспечивает длительный срок эксплуатации с сохранением точности.
Станок РТ783 оснащен конусной линейкой для нарезания конических резьб. Нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание. В комплект станка РТ783 входит специальный люнет-поддержка для обработки длинных труб. На станке установлены два трёх или четырех кулачковые самоцентрирующие патроны 630 мм с механизмом зажима. Резцедержка станка выполнена с посадкой на торцевую зубчатую муфту. Точность фиксации 5 мкм. Точение конусов возможно как по конусной линейке, так и за счет механического перемещения верхнего суппорта, а также за счет сложения подач.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТРУБОНАРЕЗНОГО РТ783, (РТ783-07)
| Характеристика | РТ783 |
|---|---|
| Наибольшее расстояние от торца патрона до центра задней бабки, мм | 1390 (640) |
| Наибольший диаметр заготовки, мм: | |
| - устанавливаемой над станиной | 840 |
| - обрабатываемой над станиной | 800 |
| - обрабатываемой над суппортом | 490 |
| Наибольший вес устанавливаемой заготовки, кг | 1000 |
| Наибольшая длина обрабатываемых концов труб, мм | 250 |
| Наибольшая длина точения с конусной линейкой, мм | 500 |
| Наибольший угол поворота конусной линейки, град | +-10 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 200 |
| Пределы частот вращения шпинделя, об/мин | 20-630 |
| Пределы рабочих подач, мм/об: | |
| - продольных | 0,060-1,0 |
| - поперечных | 0,024-0,368 |
| - резцовых салазок | 0,024-0,368 |
| Пределы шагов нарезаемых резьб: | |
| - метрических, мм | 1-14 |
| - дюймовых, ниток/дюйм | 28-2 |
| Пределы диаметров обрабатываемых труб, мм | 48-190 |
| Габаритные размеры станка без люнета-поддержки, мм: | |
| - длина | 3975 (3220) |
| - ширина | 1860 |
| - высота | 1550 |
| Габариты люнета-поддержки, мм: | |
| - длина | 330 |
| - ширина | 1070 |
| - высота | 1135 |
| Шероховатость наружной цилиндрической поверхности после чистовой обработки на станке, мкм | Ra 2,5 |
| Масса станка, кг: | |
| - с люнетом-поддержкой | 7000 (6500) |
| - без люнета-поддержки | 6370 (5870) |
| Мощность главного привода, кВт | 18,5 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".

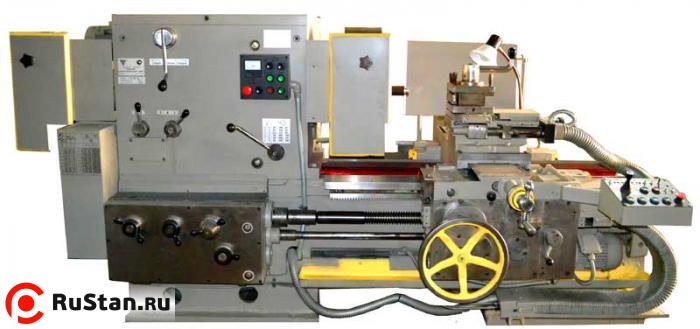

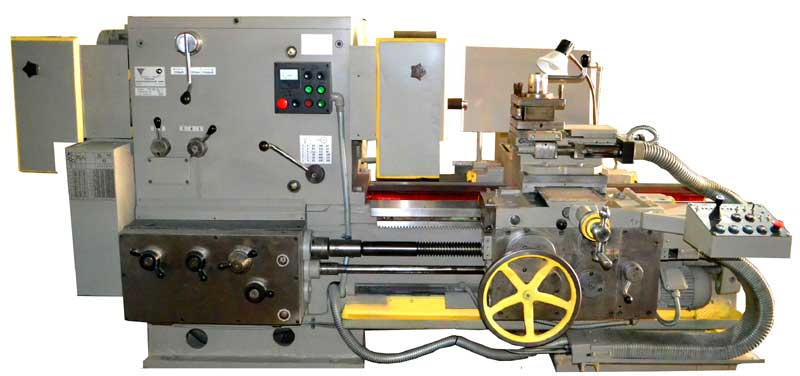

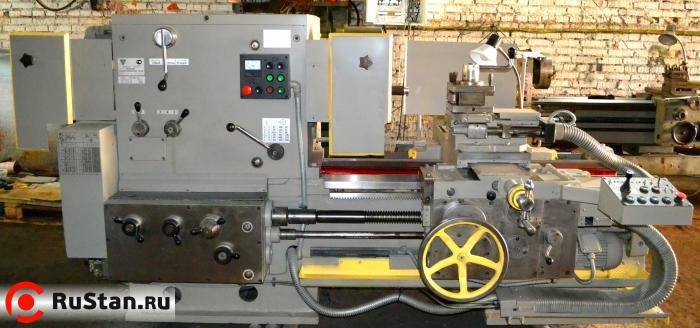

Трубонарезной станок РТ783

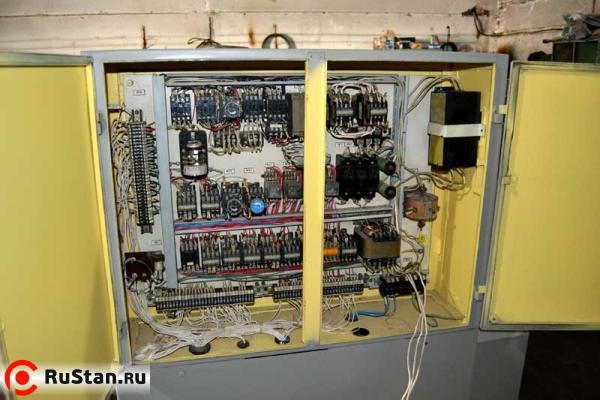

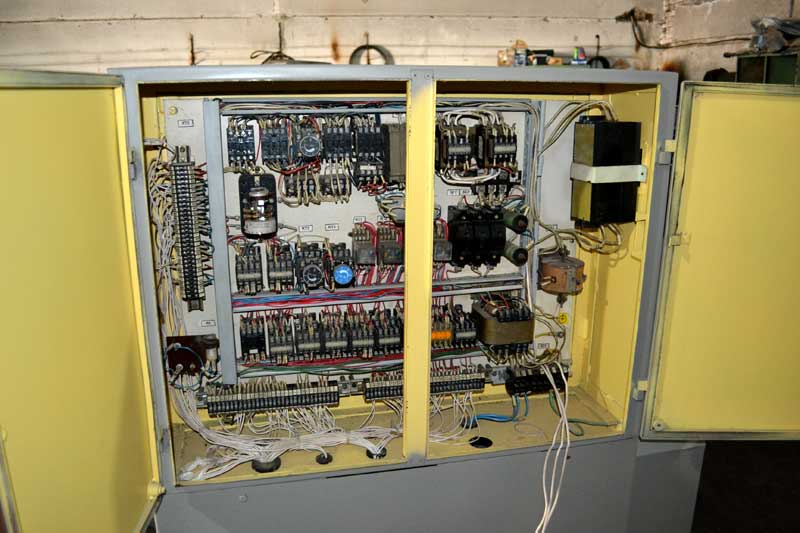

Электрошкаф. Трубонарезной станок РТ783

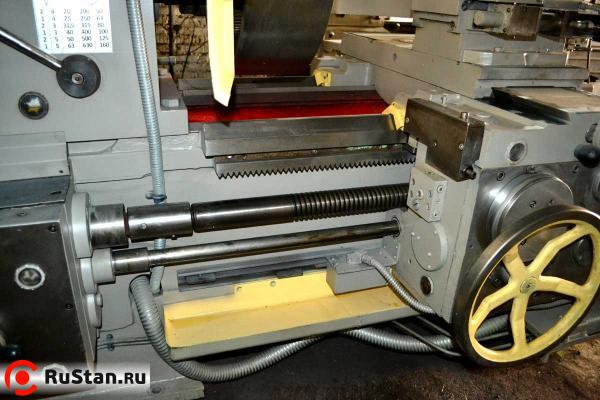

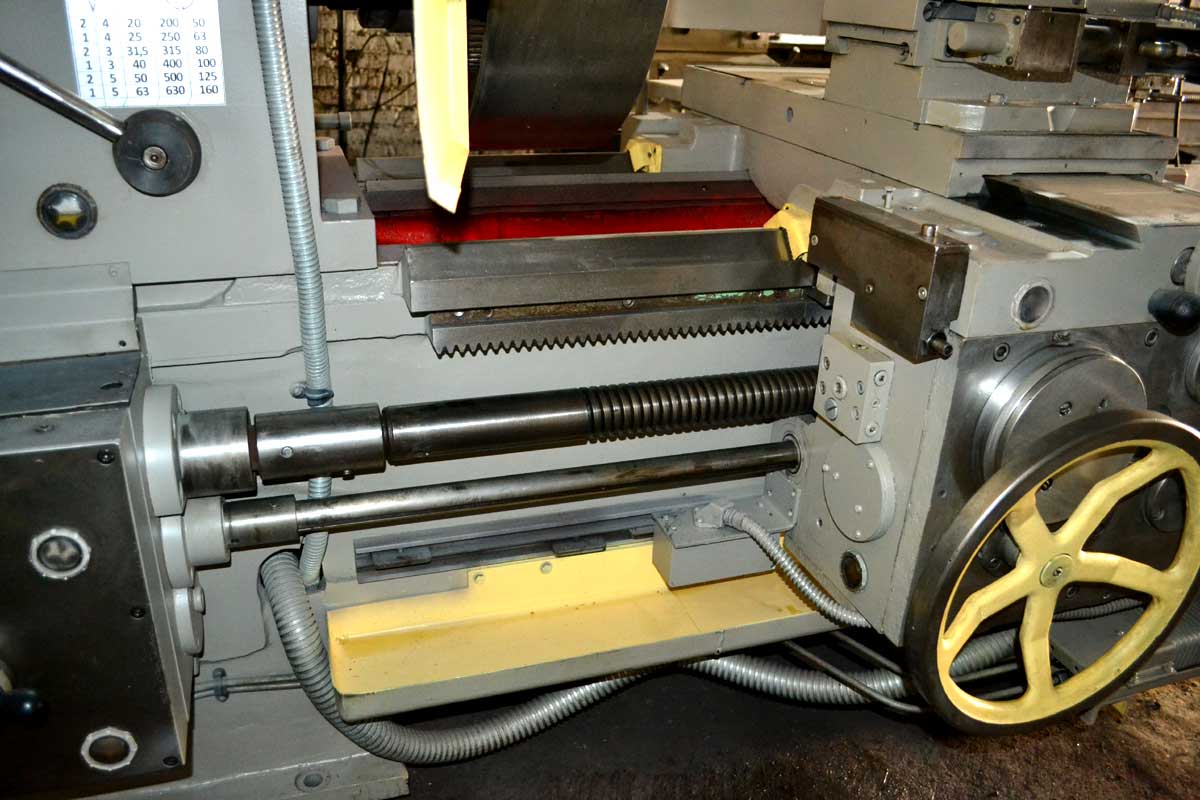

Винты. Трубонарезной станок РТ783

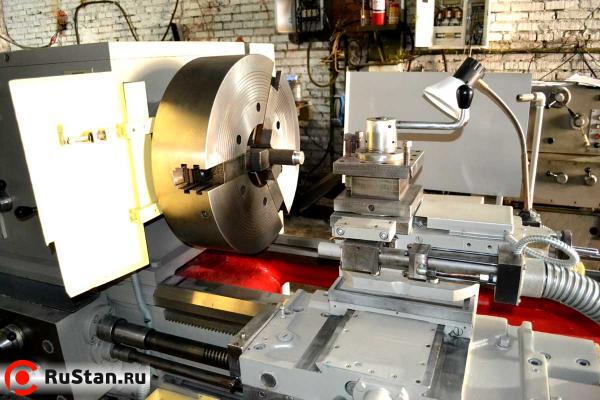

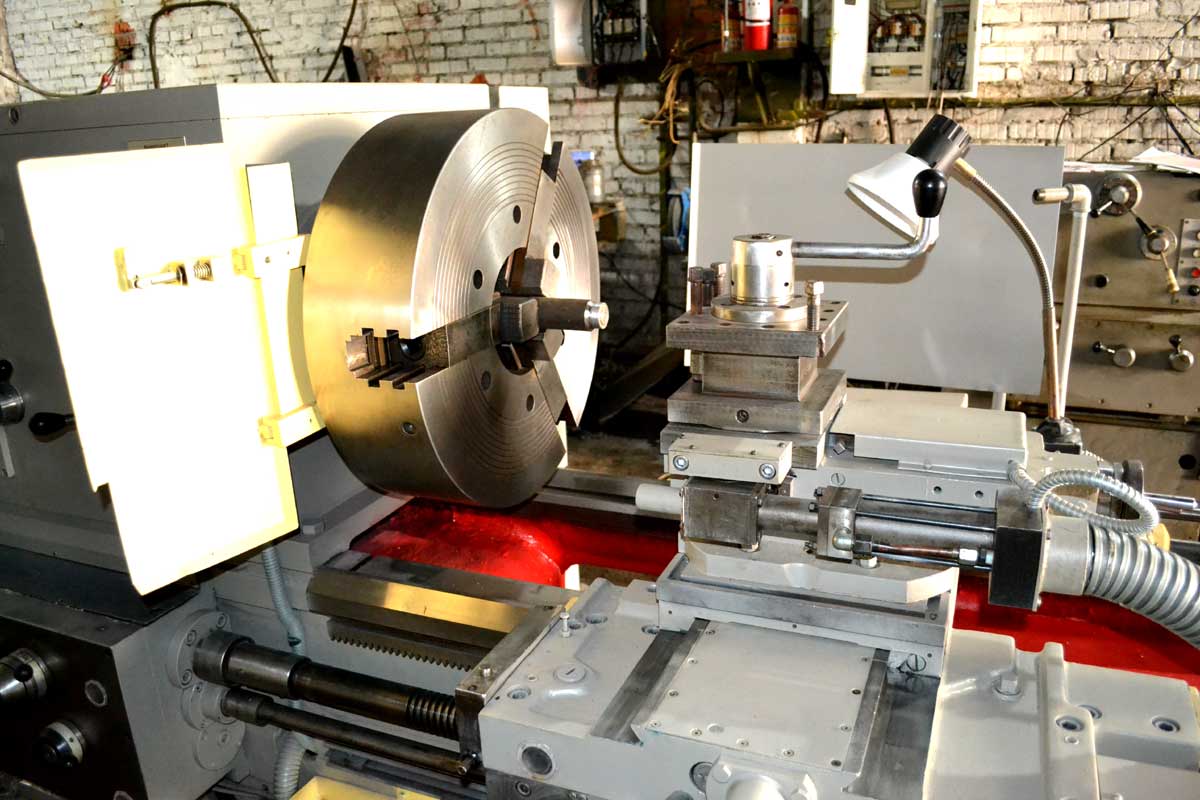

Суппорт. Трубонарезной станок РТ783

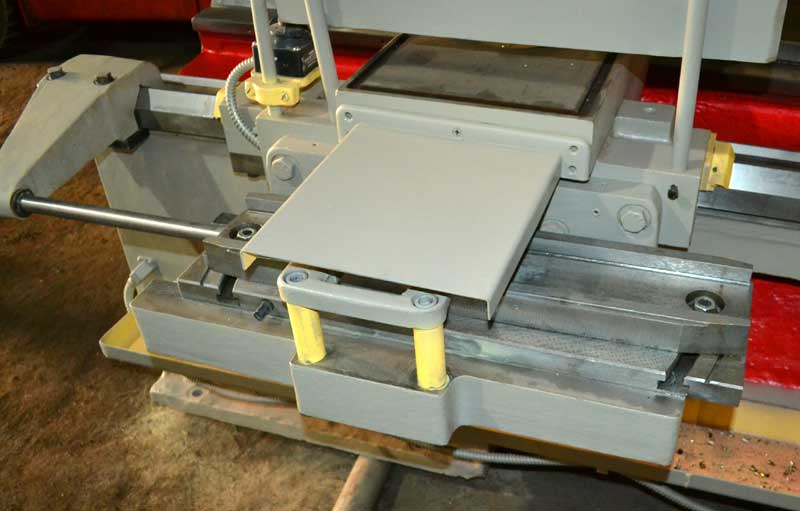

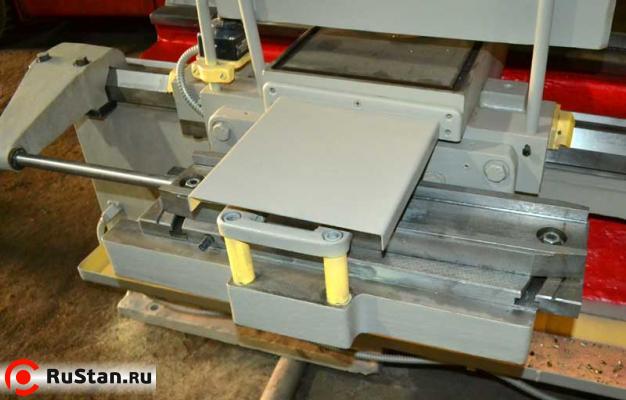

Конусная линейка. Трубонарезной станок РТ783
Пока отзывов по РТ783 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка РТ783, гарантийные обязательства:
- Продажа станков РТ783 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
