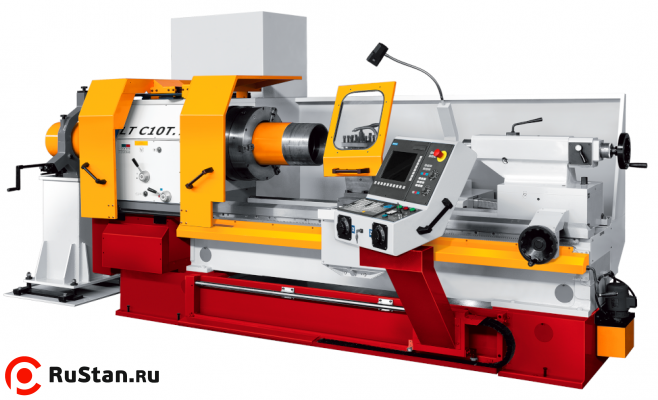

Трубонарезной станок с ЧПУ LTC10T.12/3000
(РМЦ 3000, ∅800/560, 18.50 кВт)
Цена на 01.05.2012 г. - 5 416 342.00 руб. с НДС
Трубонарезной станок с ЧПУ LTC10T.12/3000
предназначен для токарной обработки труб и деталей трубных соединений, особенно применяемых в нефтегазовой отрасли.
Трубонарезные станки LTC10T.12/3000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.
Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.
В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.
В базовой комплектации станок оснащен однопозиционный резцедержателем Мультификс.
За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV (~15000 евро), а также двумя 4-х кулачковыми несамоцентрирующимися патронами Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.(~11000 евро)
Трубонарезные станки LTC10T.12/3000 оснащены частотным управлением привода шпинделя, двумя трехкулачковыми патронами и люнетами с роликовыми пинолями для поддержки трубы снаружи станка.
Трубонарезной станок может использоваться для выполнения разнообразных токарных работ, в том числе нарезания метрической, конической, дюймовой, модульной и питчевых резьб.
В цену станка входит два патрона, выносной люнет d.180-430 мм на стойке, инструкция по эксплуатации на русском языке.
В базовой комплектации станок оснащен однопозиционный резцедержателем Мультификс.
За дополнительную плату станок оснащается 8-ми позиционной револьверной головкой Duplomatic BSV (~15000 евро), а также двумя 4-х кулачковыми несамоцентрирующимися патронами Bison диаметром 630 мм, с диапазоном зажима 50-630 мм.(~11000 евро)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОНАРЕЗНОГО СТАНКА С ЧПУ LTC10T.12/3000
| Технические характеристики | LT C10T.10 | LT C10T.12 | |||
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 400 | ||
| Диаметр обработки над станиной | мм | 800 | |||
| Диаметр обработки над суппортом | мм | 560 | |||
| Диаметр обработки над выемкой в станине | мм | 990 | |||
| Ширина направляющих | мм | 560 | |||
| Расстояние между центрами | мм | 1500, 2000, 3000,
4000, 5000, 6000 |
|||
| Шпиндель | Передний конус DIN 55026 / отверстие | No/мм | A20-A2 20 / 318 | ||
| Диаметр отверстия шпинделя | мм | 260 | 315 | ||
| Передняя бабка | Диаметр переднего подшипника | мм | 380 | ||
| Количество диапазонов скоростей шпинделя (ручное переключение) | 4 | ||||
| Обороты в Диапазонах | об/мин | 8-40; 16-80; 40-200; 80-400 | |||
| Мощность главного привода | кВт | 18,5 (3500 N/m) | |||
| Патрон | 3-х кулачковый самоцентрирующийся, диаметр/отверстие. | мм | 500/320 | ||
| 4-х кулачковый несамоцентрирующийся, диаметр/отв. | мм | 630/320 | |||
| Подачи | Мощность сервопривода оси “Z” | кВт | 3,77 (18 N/m) | ||
| Мощность сервопривода оси “X” | кВт | 2,7 (11 N/m) | |||
| Быстрый ход по осям “X” и “Z” | м/мин | 10 (max) | |||
| Диаметр / шаг ШВП оси “Z” | мм | 50 х 10 | |||
| Диаметр / шаг ШВП оси “X” | мм | 32 x 5 | |||
| Ход | Ход по оси “X” | мм | 400 | ||
| Пиноль | Диаметр пиноли | мм | 105 | ||
| Конус пиноли | Морзе | No.6 | |||
| Ход пиноли | мм | 225 | |||
| Резцедержатель | 4-х позиционный, быстросменный «Мультификс» | ||||
| Деталь | Максимальный вес детали в 2-х патронах | кг | 500 | ||
| Максимальный вес детали с 2-мя внешними опорами и люнетом на направляющих | кг | 3000 | |||
| ЧПУ | Система ЧПУ | Siemens (Fanuc, Heidenhain, Fagor) | |||
| Вес LTC10T.12/3000 | Для РМЦ 1500 мм | кг | 5775 | 5875 | |
Пока отзывов по LTC10T.12/3000 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка LTC10T.12/3000, гарантийные обязательства:
- Продажа станков LTC10T.12/3000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
