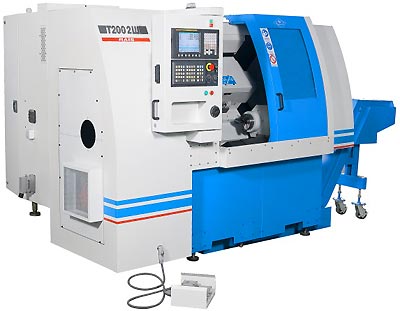

Двухшпиндельный токарный центр с чпу T200.2S CNC Fanuc 0i-Mate TB
(РМЦ 420, ∅210, 18.00 кВт)
Цена на 01.05.2012 г. - 3 672 926.00 руб. с НДС
Двухшпиндельный токарный центр с чпу T200.2S CNC Fanuc 0i-Mate TB - точный, мощный, многофункциональный двухшпиндельный токарный станок с ЧПУ, наклонной станиной и двумя шпинделями.
Станок предназначен для выполнения широкого диапазона токарных и фрезерных операций на деталях типа тел вращения с двух торцов деталей в серийном производстве.
Высокая производительность, скорость и стабильность при обработке любых материалов. Точный кассетный шпиндельный узел собран в термически стабилизированном корпусе с рёбрами жесткости. Шпиндель установлен по классу Р4 с минимальным радиальным биением и осевым зазором, что гарантирует высокую скорость обработки без вибраций и точность резания и в тяжелых режимах.
Линейные направляющие по осям X, Z сделаны по SR/P классу и обеспечивают быстрые точные перемещения.
Точные ШВП (РЗ класс) с преднатягом обеспечивают минимальный люфт.
Высокая точность позиционирования и долговечность.
Минимальное влияние температуры и вибраций при продолжительной работе в цикле.
Диск револьверной головки позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.
За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести
фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.
Обрабатывающий центр T200.2S стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB , но пожеланию клиента можно установить и системыFANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D.
Станок предназначен для выполнения широкого диапазона токарных и фрезерных операций на деталях типа тел вращения с двух торцов деталей в серийном производстве.
Высокая производительность, скорость и стабильность при обработке любых материалов. Точный кассетный шпиндельный узел собран в термически стабилизированном корпусе с рёбрами жесткости. Шпиндель установлен по классу Р4 с минимальным радиальным биением и осевым зазором, что гарантирует высокую скорость обработки без вибраций и точность резания и в тяжелых режимах.
Линейные направляющие по осям X, Z сделаны по SR/P классу и обеспечивают быстрые точные перемещения.
Точные ШВП (РЗ класс) с преднатягом обеспечивают минимальный люфт.
Высокая точность позиционирования и долговечность.
Минимальное влияние температуры и вибраций при продолжительной работе в цикле.
Револьверная головка
Токарные станки комплектуются 8-и позиционными револьверными головками VDI3425, обладающие массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.Диск револьверной головки позиций приводятся в движение с помощью гидравлики станка. Данная схема работы револьверной головки отличается высокой надежностью, долговечностью и простотой конструкции. Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей, всего 0,35 с.
За дополнительную плату токарный центр может оснащаться револьверной головкой Baruffaldi TBMA с приводным инструментом позволяющая вести
фрезеровани и сверление по оси и радиусу, наличие оси С на обоих шпинделях позволяет производить надпись - маркировку детали с помощью фрезы.Обрабатывающий центр T200.2S стандартно оснащаются системой ЧПУ FANUC 0i Mate - ТB , но пожеланию клиента можно установить и системыFANUC 0i-TC, FANUC 18i-MB, Heidenhain TNC425M или Siemens 802D.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВУХШПИНДЕЛЬНОГО СТАНКА С ЧПУ T200.2S
| Характеристика | T200.2S |
|---|---|
| Наклон каретки, гр. | 45 |
| Диаметр обработки над суппортом, мм | 250 |
| Максимальный диаметр обработки, мм | 210 |
| Максимальная длина обработки / Ход противошпинделя Z1, мм | 600/470 |
| Максимальные обороты шпинделя / противошпинделя, об/мин | 4500/4500 |
| Мощность двигателя шпинделя / противошпинделя, кВт | 18/11 KW |
| Максимальный диаметр патрона шпинделя / противошпинделя, мм | 190/135 |
| Максимальный диаметр обработки прутков шпинделя / противошпинделя, мм | 52 / Ш 30 |
| Конус шпинделя / противошпинделя | А2-6 / А2-4 |
| Внутренний диаметр шпинделя / противошпинделя, мм | 62/42 |
| Зажим шпинделя / противошпинделя. | Гидравлический |
| Инструментальная система, револьверная голова, мм | VDI3425/30. 300 |
| Максимальный диаметр инструмента с цилиндрическим хвостовиком, мм | 32 |
| Размер сечения резца, 8 позиций, мм | 20x20 |
| Максимальные обороты приводных инструментов, об/мин | 3000 |
| Диапазон перемещений револьверной головы X, Z, мм | 175,310 |
| Быстрый ход по осям, м/мин | 20 |
| Рабочие подачи, мм./мин | 5000 |
| Мощность Серводвигателей двигателей по осям, кВт | 2,2/2,2 |
| С ось с индексацией шпинделя и противошпинделя. ° | 0.001 |
| Точность позиционирования, мм | +/-0,006 |
| Точность повторения, мм | +/-0,002 |
| Диаметры ШВП осей. | 32 |
| Система ЧПУ | Fanuc |
| Габариты, мм | 3209x1621x1916 |
| Вес T200.2S , кг | 3800 |
Стандартная комплектация:
- Проходные гидравлические 3-х кулачковые патроны
- С-ось для 2-х шпинделей
- револьверная голова VDI30
- Стружкотранспортер и бак для стружки
- Освещение рабочей зоны
- Система автоматической смазки направляющих
- Педаль управления гидравлическими патронами
- Защита рабочей зоны
- Телескопическая защита направляющих
- Стружкотранспортер
- Ножной тормоз
- Aвтоматическая система смазки
- Система охлаждения
- Твердые кулачки 1 комплект
- Мягкие кулачки 1 комплект
- Освещение местное
- 8-ми - позиционная револверная головка
- Гидравлическая задняя бабка
- Гидравлический патрон Ф160 мм
- Каленые кулачки для патрона
- Сырые кулачки для патрона
- Охлаждение электрошкафа
- Руководство по эксплуатации на русском языке
- Упаковка - на поддоне, покрытый полиэтиленом.
Опции:
- 12 позиционная (VDI30) револьверная голова с приводным инструментом
- Деталеуловитель
- Устройство автоматической подачи прутков 1,2 - 3,7м
- Устройство автоматического измерения инструмента
- Задняя бабка (T200)
- Принимающее устройство
- Подающее устройство
- Непроходной гидравлический патрон
- Интерфейс для подающего устройства
- Устройство для предварительной настройки
- 12 позиционная револьверная головка
- Цанговый патрон (зажим)
- Тележка для стружки
- Устройство автоматического снятия детали
- Интерфейс автоматической подачи прутков
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Револьверная головка VMA T200
Приводная револьверная головка TBMA VDI40
Пока отзывов по T200.2S нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка T200.2S, гарантийные обязательства:
- Продажа станков T200.2S осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
