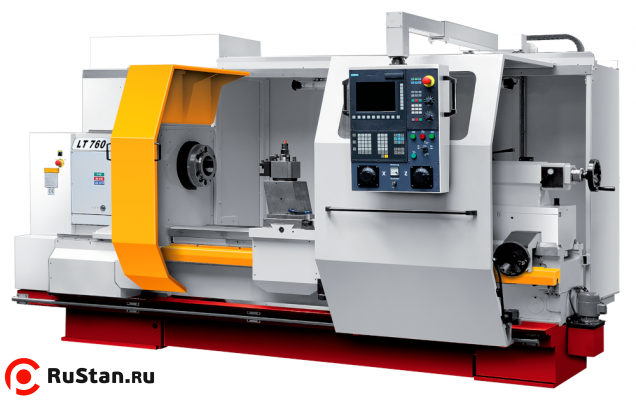

Токарный станок с ЧПУ LT760
(РМЦ 3000, ∅760/520, 15.00 кВт)
Цена на 01.05.2012 г. - 3 904 560.00 руб. с НДС
Токарный станок с ЧПУ LT760 предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.
На станке с ЧПУ LT-760 обеспечивается выполнение всего объема работ, производимого на универсальных станках без дополнительных приспособлений и наладок.
Станки комплектуются большим набором дополнительного оборудования и опций.
Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей.
Срок изготовления 5 месяцев.
Стандартная комплектация:
На станке с ЧПУ LT-760 обеспечивается выполнение всего объема работ, производимого на универсальных станках без дополнительных приспособлений и наладок.
Станки комплектуются большим набором дополнительного оборудования и опций.
Револьверная головка
Токарные станки с ЧПУ LT-760 за дополнительную плату (Цена – 14 800 Евро) комплектуются 8-и позиционными револьверными головками Duplomatic BSV N160, обладающими массивной конструкцией и большой жёсткостью, что позволяет работать на повышенных режимах и обрабатывать "тяжёлые" материалы.Вращение диска осуществляется как по, так и против часовой стрелки, по кратчайшему пути к следующей позиции, которая будет осуществлять следующую операцию обработки детали.
Данная револьверная головка имеет малое время индексации от одной позиции к ближайшей.
Срок изготовления 5 месяцев.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА С ЧПУ LT-760
| Характеристика | LT760 |
|---|---|
| Высота центров, мм | 380 |
| Диаметр обработки над станиной и револьверной головкой, мм | 760 |
| Диаметр обработки над суппортом, мм | 520 |
| Диаметр обработки в ГАП, мм | 1000 |
| Расстояние между центрами, мм | 2000, 3000, 4000 |
| Прутковый материал, мм | 130 |
| ШПИНДЕЛЬ | |
| Передний конец DIN 55027, № | 11 |
| Диаметр отверстия в шпинделе, мм | 132 |
| Внутренний конус шпинделя, Метрик | 140 |
| Резцедержатель | быстросменный, револьверная головка |
| Размер резца, мм | 32х32 |
| ШВП | |
| Ось Z, мм | 50x10 |
| Ось X, мм | 32x5 |
| ЗАДНЯЯ БАБКА | |
| Диаметр пиноли, мм | 95 |
| Конус пиноли | Морзе 6 |
| Ход пиноли, мм | 225 |
| ПРИВОД | |
| Число диапазонов главного привода, шт | 4 |
| Диапазон оборотов, об/мин | 5.5-22, 22-88, 65-255, 255-1070 |
| Мощность главного двигателя, кВт | 15 |
| Мощность сервопривода оси Z N.m | 20.8 N.m (6.5kW)(FXM73.30A) |
| Мощность сервопривода оси X N.m | 11.9 N.m (3.7kW)(FXM53.30A) |
| Система ЧПУ | Siemens 802 Dsl, Fanuc 0i Mate T, Fagor 8055ТС |
| Масса LT760 Для РМЦ 2000, кг | 5300 |
Стандартная комплектация:
- 3-х диапазонная механическая коробка скоростей
- Главный двигатель 15 кВт с инвертором частоты Schneider - 400V, 3 фазы, 50/60 Hz
- Двигатель продольной подачи Siemens
- Двигатель поперечной подачи Siemens
- Система ЧПУ Siemens 802Dsl
- Шарико-винтовые пары на поперчных и продольных осях
- Мобильная панель управления и электрошкаф
- Охлаждающая система помпой
- Дозированная смазочная система
- Освещение
- Планшайба для патрона 250мм
- Задняя защита рабочей зоны по всей длине станка
- Защита патрона
- "V" - ремни
- Упорный центр шпинделя
- Переходная втулка шпинделя
- Редуктор пиноли задней бабки
- Механизированная задняя бабка
- Быстросменный резцедержатель тип C на 4-е инструмента
- Ящик для инструментов
- Упаковка: поддон в полиэтилене
- Руководство на русском языке
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".

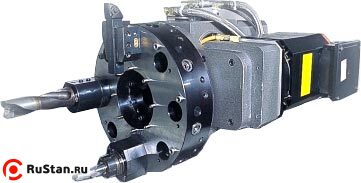

Револьверная головка VMA T200
Пока отзывов по LT760 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка LT760, гарантийные обязательства:
- Продажа станков LT760 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
