Настольный токарный станок ВМ-250V-F Универсал
(РМЦ 550, ∅250/140, 0.75 кВт)
Цена на 01.05.2012 г. - 68 204.00 руб. с НДС
Настольный токарный станок ВМ-250V-F Универсал предназначен для различных видов механической обработки деталей типа тел вращения из черных и цветных металлов, их сплавов, пластмасс и др. материалов.
На станке можно выполнять операции продольного и поперечного точения, сверление и растачивание отверстий, нарезание резьбы.
Полый шпиндель станка позволяет использовать в качестве заготовки прутковый материал.
Принадлежности, входящие в комплект станка, обеспечивают все его перечисленные возможности.
Станок настольный токарный- товар народного потребления, он может быть использован в бытовых условиях для изготовления различных изделий домашнего обихода, в школьных мастерских, в любых детских объединениях, занимающихся самодеятельным техническим творчеством.
При работе на станке приобретаются трудовые навыки и происходит ознакомление с основными видами механической обработки материалов и вместе с этим интересно заполняется досуг.
Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.
Станок отлично подходит для комплектации школьных мастерских.
Нормальная эксплуатация станка производится при температуре +10 ... +30°С и относительной влажности 40 ... 80%.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ НАСТОЛЬНОГО ТОКАРНОГО СТАНКА ВМ-250V УНИВЕРСАЛ:
- Автоматическая продольная и поперечная подача.
- Настольный токарный станок с регулируемой частотой вращения шпинделя с возможностью нарезания как метрических, так и дюймовых резьб и точения деталей конических форм.
- Литые чугунные базовые конструкции станка обеспечивают высокую жесткость и низкий уровень вибрации.
- Направляющие станины типа "ласточкин хвост" закалены и отшлифованы.
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- 4-х Позиционный резцедержатель.
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Станок позволяет производить резьбонарезание.
- Автоматическая коробка подач, для нарезания резьб.
- Продольная автоматическая подача (реверс после остановки шпинделя).
- Регулируемое перемещение задней бабки в поперечном направлении (для обтачивание необходимых конусов).
ТОЧНОСТЬ:
- Радиальное биение шнинделя по наружной поверхности и в конусе шпипнеля, мм - 0,01
- Радиальное биение патрона, мм - 0,04
- Радиальное оправки лининой 100мм закрепленной в патроне, мм - 0,08
КОМПЛЕКТНОСТЬ СТАНКА:
- Станок настольный токарный в сборе.
- Индикатор числа оборотов шпинделя.
- Защитный экран.
- Задняя стенка ограждения.
- Поддон под стружки.
- Инструмент для обслуживания станка в ящике.
- Упаковка. Фанерный ящик.
КОМПЛЕКТАЦИЯ ЗА ДОП. ПЛАТУ:
| Модель | Цена руб. с НДС | |
 |
Набор токарных резцов 12мм/7шт |
4 366.00
|
 |
Подставка под станок мод.WM250V |
10 030.00
|
 |
Патрон 4-х кулачковый 125 мм (WM250V-F) |
3 658.00
|
 |
Планшайба 240 мм (WM250V-F) |
1 298.00
|
 |
Люнет подвижный WM250V-F |
1 298.00
|
 |
Люнет неподвижный WM250V-F |
1 298.00
|
 |
Патрон сверлильный B16 |
354.00
|
 |
Втулка переходная MT2-B16 |
236.00
|
 |
Зажим цанговый ER25 (WM250V-F) |
1 829.00
|
 |
Комплект цанг ER25 (14шт. 3-16мм) |
3 500.00
|
 |
Индикатор числа ниток резьбы WM250V-F |
700.00
|
 |
Центр вращающийся MT2 |
1 121.00
|
Всего остнастки на 0 руб.
ТАБЛИЦА РЕЗЬБ И СКОРОСТЕЙ СТАНКА ВМ250В: |
Задняя бабка базируется (перемещается) на плоской и V-образной направляющих станины и может быть зафиксирована от перемещения рукояткой.  Задняя бабка имеет выдвижную пиноль с конусным отверстием Морзе № 2 и градуированной шкалой, нанесенной на наружной поверхности пиноли. Жесткость задней бабки рассчитана на тяжелые режимы работы. Пиноль перемещается вращением маховика, расположенного на заднем торце бабки, и может быть зафиксирована в нужном положении зажимным рукояткой. Изменение диапазона скоростей вращения шпинделя осуществляется при помощи перевода клинового ремня в нужное положение (А или В). |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСТОЛЬНОГО ТОКАРНОГО СТАНКА
| Характеристика | ВМ-250V-F Универсал |
|---|---|
| Диаметр обрабатываемой загатовки, мм | |
| 250 | |
| 140 | |
| Длина обрабатываемой детали в центрах, мм | 550 |
| Диаметр проходного отверстия шпинделя, мм | 21 |
| Высота резца, мм | 16 |
| Конус шпинделя, мм | МТ3 |
| Конус пиноли задней бабки | МТ2 |
| Частота вращения шпинделя, об/мин | 125-2000 |
| Диапазон продольных подач, мм/об | 0,04 - 0,56 |
| Перемещение пиноли задней бабки, мм | 65 |
| Поперечное перемещение салазок, мм | 65 |
| Перемещение верхних салазок, мм | 100 |
| Мощность электродвигателя, Вт | 750 |
| Габариты в упаковке, мм | 1200х680х560 |
| Вес станка ВМ-250V-F Универсал нетто, кг | 145 |

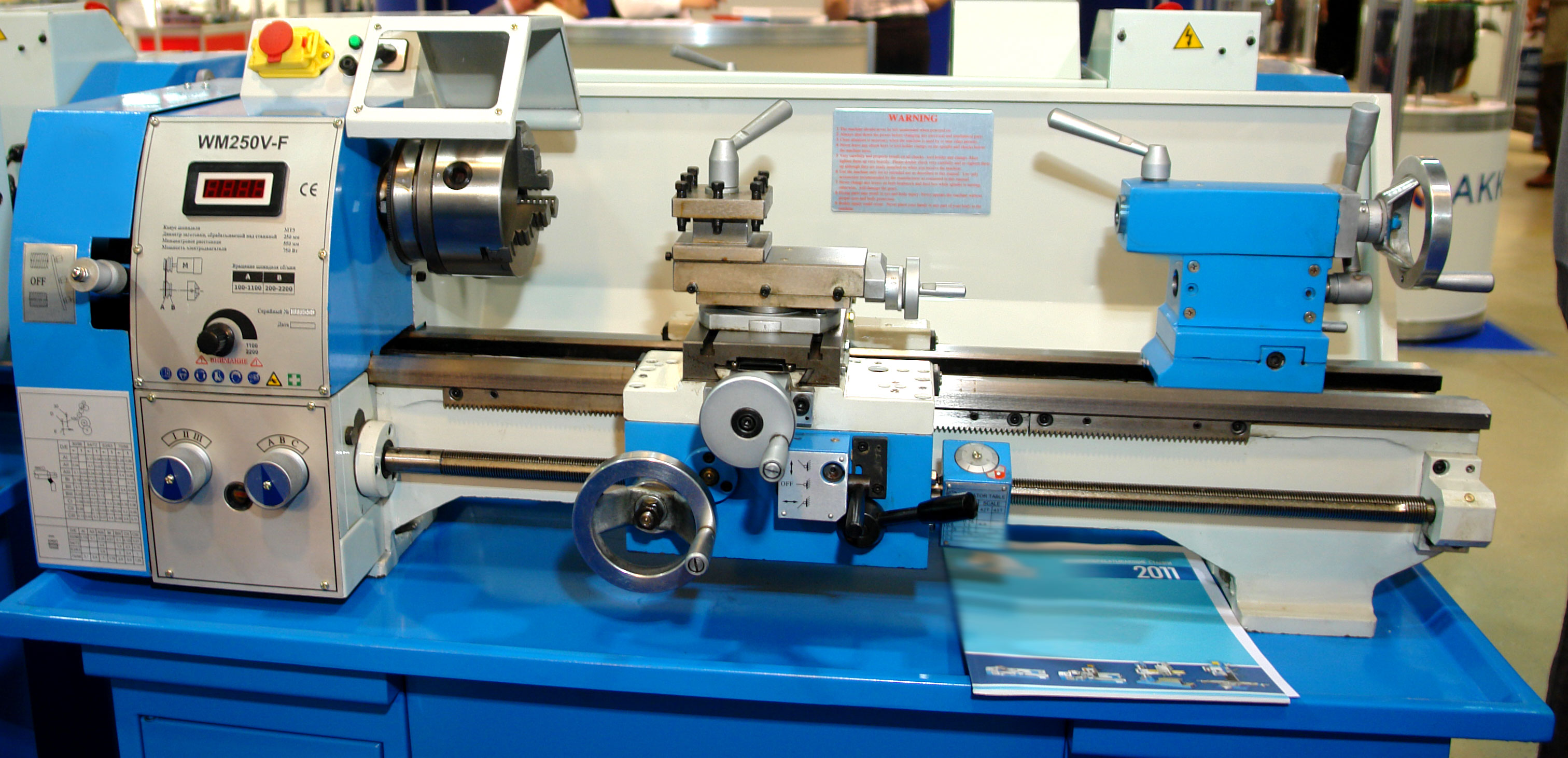

Настольный токарный станок WM250V-F

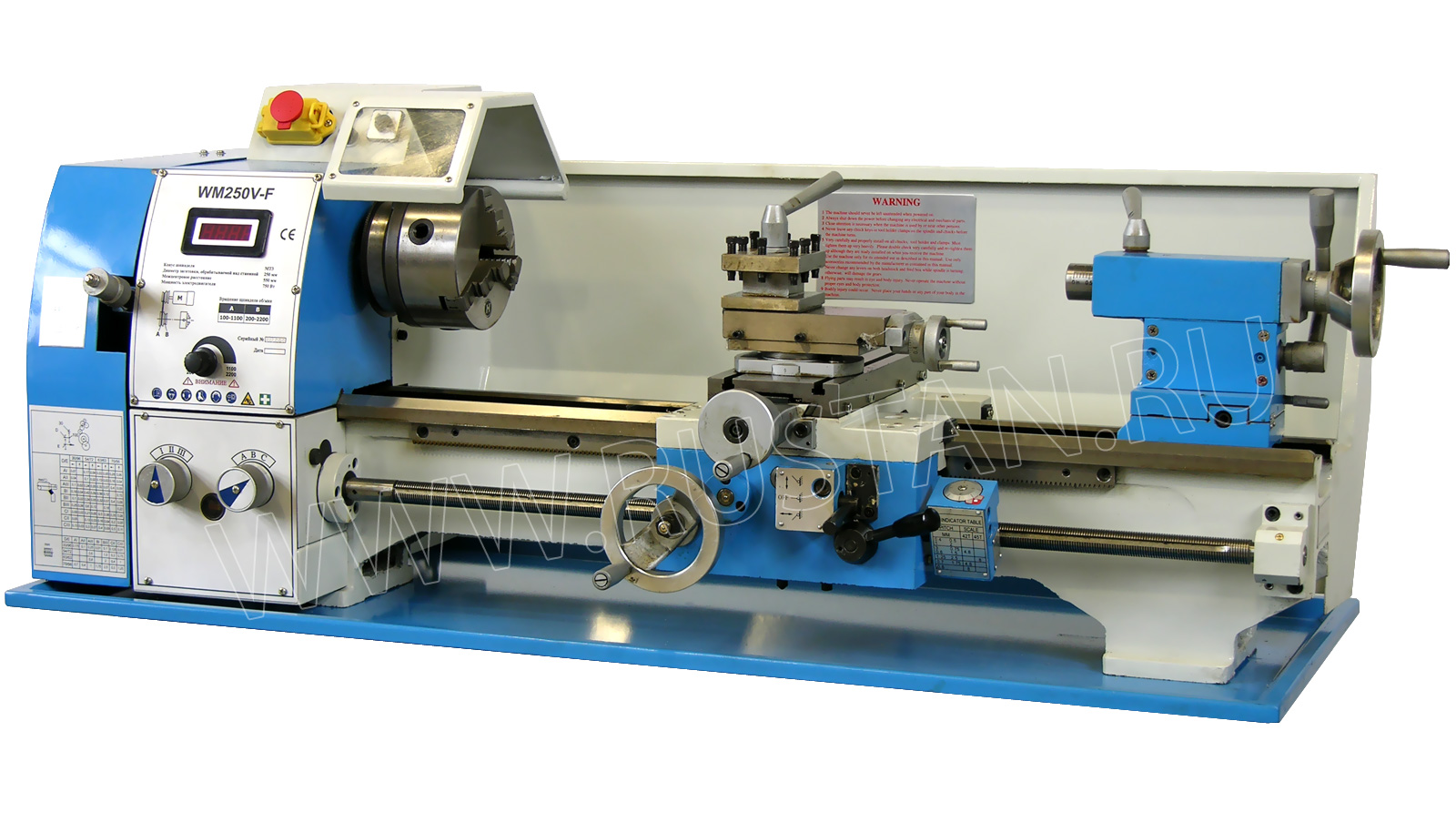

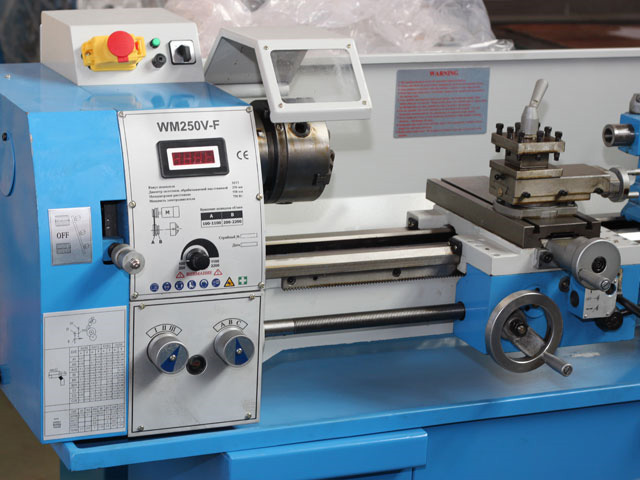

Настольный токарный станок WM250V-F - Внешний вид

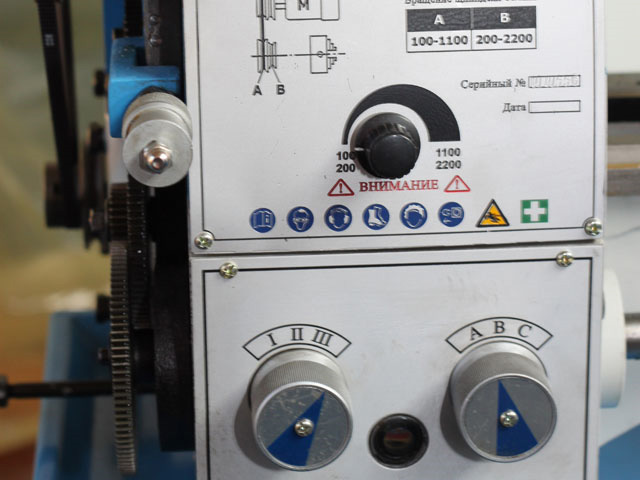

Настольный токарный станок WM250V-F - Панель управления

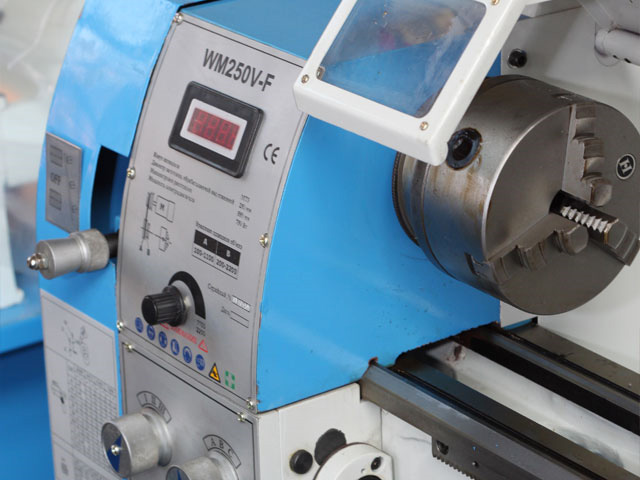

Настольный токарный станок WM250V-F - Патрон

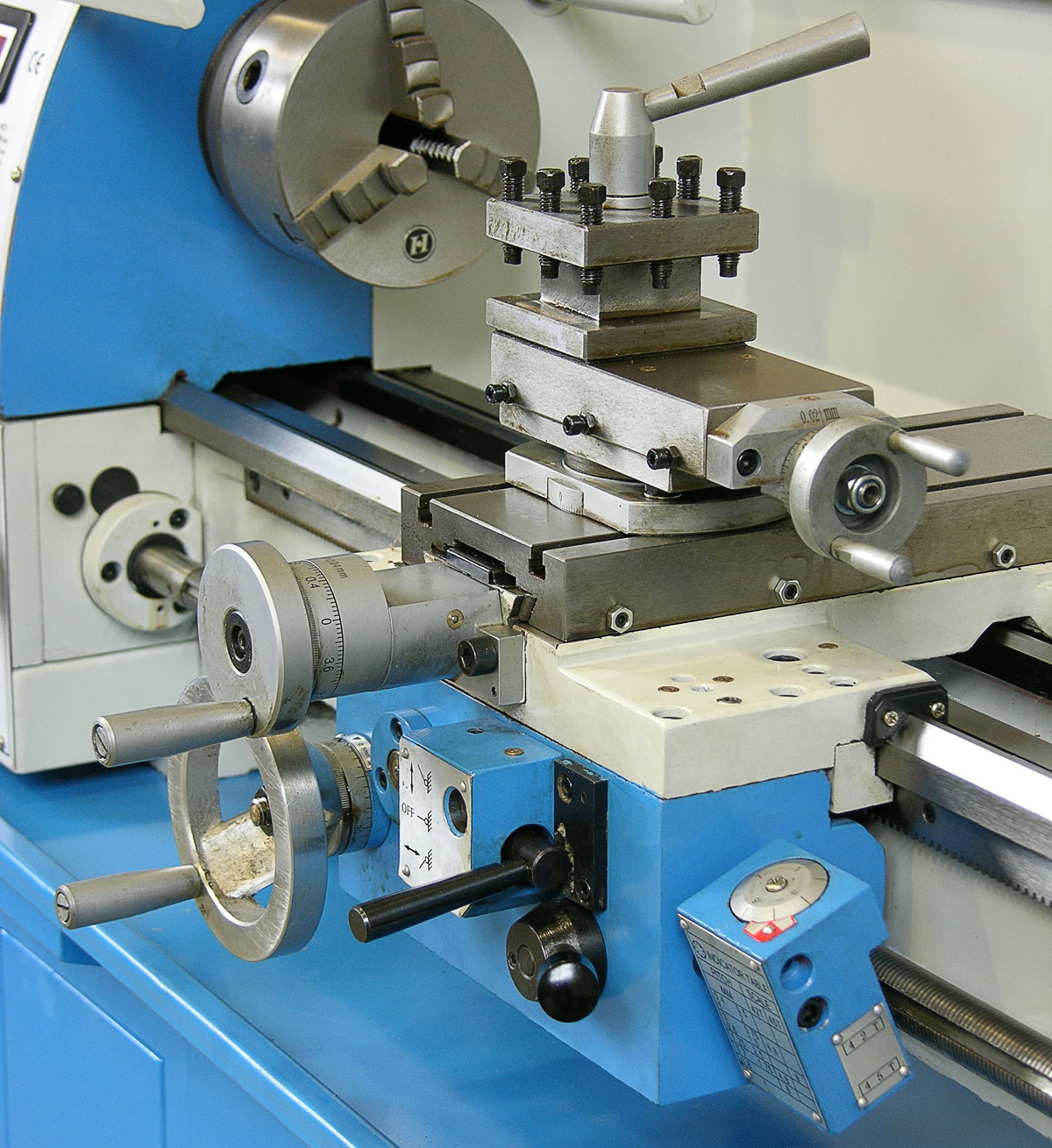

Настольный токарный станок WM250V-F - Суппорт

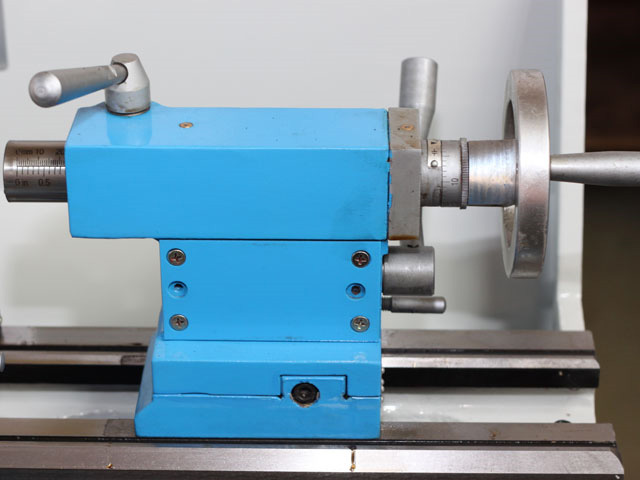

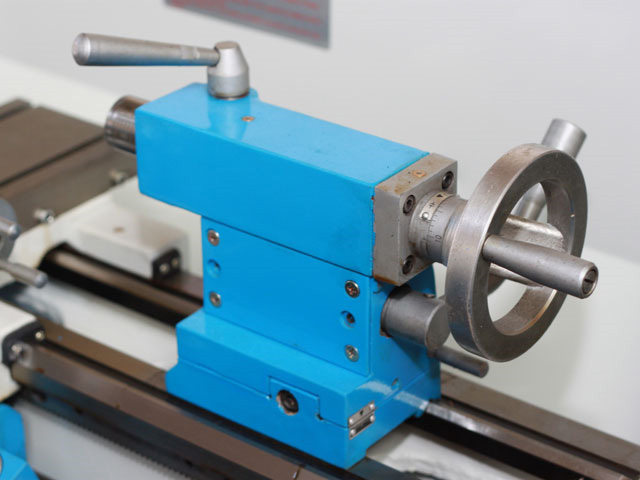

Настольный токарный станок WM250V-F - Задняя бабка
Настольный токарный станок WM250V-F - Задняя бабка

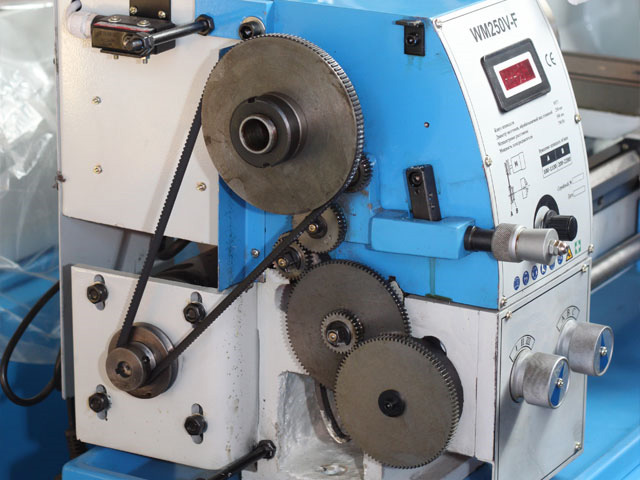

Настольный токарный станок WM250V-F - Гитара

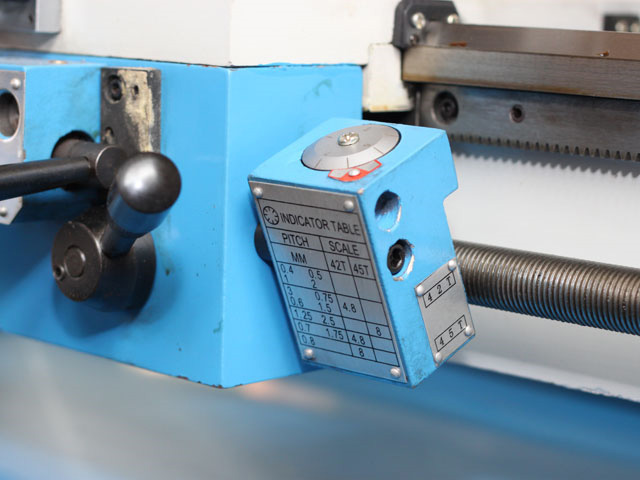

Настольный токарный станок WM250V-F - Резьбоуказатель
Опубликовано Руслан (не проверено) в 2 Январь, 2012 - 17:32.
- ответить
По поводу эксплуатации данного станка. Резьбу плашкой на нём не нарезать - слишком мал крутящий момент для резьбы М8. Для такого дела нужно будет менять приводные шкивы. Про масло в коробке подач - абсолютно согласен, так и сделал, много песка от литья вышло, видимо в китае плохо помыли. Места для смазки (тавотницы) нужно беречь, при неправильном пользовании шарики выпадают. Существуют сайты где есть рекомендации по доводке таких станочков - очень помогло, не стал покупать нашу дорогую ТВ-шку а съЕкономив более сотни тысяч рублей за полтора месяца получил качественный инструмент после доводки. Так что при покупке знайте, что покупаете хороший взрослый конструктор, который при прямых руках нормально вам послужит.
Опубликовано Евгений (не проверено) в 30 Июль, 2011 - 08:11.
- ответить
Сама идея станка хорошая. Однако, как для всех "китайцев" требует доводки. при покупке нужно обязательно произвести доводку. Приобретите масленку для тавотниц. Входящую в комплект, с пластмассовым бачком, не используйте. Переднюю бабку следует перебрать перед началом эксплуатации, для регулировка маточной гайки и зазоров в приводах продольной и поперечной подачи. проверте люфты в подшипниках ходового винта. Потом можно пользоваться. Кстати, станок отрезает только с отрезным резцом шириной 2мм, при резце 4 мм вибрация клинит резец. И поменяйте масло в коробке подач при покупке сразу.
Опубликовано admin в 30 Июль, 2011 - 11:04.
- ответить
Согласен. Но поверте мне, наши станки тоже не лишены данных косяков.
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ВМ-250V-F Универсал, гарантийные обязательства:
- Продажа станков ВМ-250V-F Универсал осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
