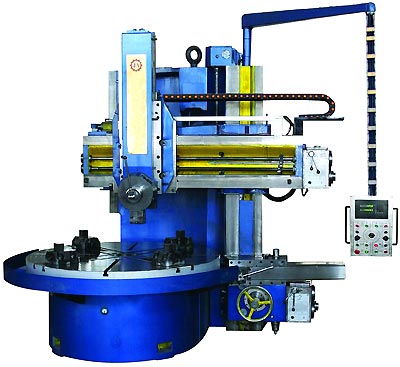

Одностоечный токарно карусельный станок C5116 с УЦИ (аналог 1516Ф1)
( ∅1600, 30.00 кВт)
Станок этой серии позволяет производить обработку простых и сложных деталей с обеспечением стабильной точности в сочетании с широкими технологическими возможностями.
Кинематика станка позволяет производить наружное и внутреннее точение цилиндрических и конических поверхностей, точение торцевых поверхностей, сверление, зенкерование и развертывание отверстий в оси детали. Узлы станка C5116 с УЦИ в линейном направлении перемещаются по направляющим скольжения с приводом от шариковинтовой пары.
На приводы осей X/Z установлены сервомоторы.
Плоскостность стола - 0,03 мм, торцевое биение стола - 0,025 мм, радиальное биение стола - 0,03 мм.
Электрическая часть станка отличается высокой надежностью.
Габариты и конструкция станка C5116 с УЦИ обеспечивают легкость в работе и обслуживании.
Производитель: Dalian Guofeng Machine Tools Co., Ltd, КНР.
Технические характеристики станка токарно-карусельного C5116 с УЦИ
| Характеристика | C5116 с УЦИ |
|---|---|
| Вертикальный ход ползуна: | 800 мм |
| Габаритные размеры (Д×Ш×В): | 2662×2800×3550 мм |
| Горизонтальный ход суппорта: | 915 мм |
| Диаметр стола: | >1400 мм |
| Диапазон подач ползуна: | 0.8–86 мм/мин |
| Количество скоростей вращения стола: | 16 |
| Количество скоростей подач ползуна: | 12 |
| Максимальная высота заготовки: | 1000 мм |
| Максимальное усилие резания на резцедержке: | 2500 кг |
| Максимальный вес заготовки: | 5000 кг |
| Максимальный диаметр обработки: | 1600 мм |
| Максимальный крутящий момент: | 25 кНм |
| Мощность двигателя шпинделя: | 30 кВт |
| Наличие системы ЧПУ: | Нет |
| Скорость вращения стола: | 5–160 об/мин |
| Скорость перемещения траверсы: | 0.66 м/мин |
| Угол разворота суппорта: | ± 30 ° |
| Ход траверсы: | 850 мм |
| Холостой ход суппорта: | 1.8 м/мин |
| Вес CK5116 станка, кг | 12100 |
Стандартная комплектация CK5116 с УЦИ:
- комплект установочных башмаков;
- комплект кулачков (4шт.)
- токарная оправка -1шт;
- Устройство цифровой индикации (УЦИ)
- комплект ЗиПа;
- комплект эксплуатационной документации на русском языке по механической и электрической части.
Дополнительная комплектация:
- Защита направляющих
- Полностью закрытая рабочая зона
- 6-ти позиционная автоматическая револьверная головка
- Автоматическая система измерения инструмента
- Боковой суппорт
Срок поставки: 3-5 месяца
Порядок оплаты: 60% предоплата, 30% по готовности на заводе-изготовителе, 10% после подписания акта передач.
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по C5116 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка C5116, гарантийные обязательства:
- Продажа станков C5116 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
