Токарно винторезный станок 250ИТВМ.03

Токарно винторезный станок 250ИТВМ.03  предназначен для выполнения разнообразных токарных работ в центрах, цанговых или кулачковых патронах, а также для нарезания метрических, модульных, дюймовых резьб.

Станок 250ИТВМФ1 дополнительно оснащен системой цифровой индикации.
Станок 250ИТВМ.03 отличается от базовой модели увеличенным межцентровым расстоянием.
Станок 250ИТПМ в отличие от базовой модели предназначен для выполнения менее точных работ.

Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.

Преселективное управление скоростями шпинделя станка 250ИТВМ Ф1 с УЦИ позволяет подготовить последующее включение во время работы станка и быстро осуществить его в нужный момент.
Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.
Беззазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.

Ходовой винт смазывается автоматически при нарезании резьбы. Конструкция шпиндельного узла позволяет быстро сменить приводные ремни без разборки узла.

Станина станков 250ИТВМ.01, 250ИТВМФ1, 250ИТВМ.03 изготовлена из хромоникелевого чугуна, направляющие закалены токами высокой частоты и отшлифованы.
Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.

Привод главного движения станка 250ИТВМ Ф1 с УЦИ осуществляется от электродвигателя через двенадцати скоростной редуктор, клиновые и поликлиновые ремни. При повороте маховика в двух селекторных дисках создается определенная комбинация отверстий под фиксирующие пальцы рычагов, переключающих блоки шестерен. После этого оттягиванием рукоятки на себя сначала осуществляется притормаживание вращающихся шестерен, а затем их переключение.

В передней бабке размещены приемный шкив, шпиндель, перебор 1:8, звено увеличения шага резьбы.
Станок модели 250ИТВМФ1 оснащен системой цифровой индикации УЦИ.

Оснащение станка 250ИТВМ Ф1 с УЦИ УЦИ позволяет:

• осуществлять индикацию размеров в мм или в дюймах с дискретностью от 0,1 до 100 мкм;
• проводить линейную компенсацию погрешностей механических элементов станка, например, износ направляющих;
• вводить компенсацию износа инструмента.

Для точного отсчета поперечных перемещений предусмотрен механизм-верньер, позволяющий осуществлять перемещения 0,005 мм/об. Коробка подач обеспечивает широкий диапазон величин нарезаемой резьбы, продольной и поперечной подач.
Для нарезания точной резьбы предусмотрено прямое соединение ходового винта с гитарой, минуя механизм коробки подач.

Фартук закрытого типа обеспечивает продольные и поперечные подачи суппорта вручную и механически от ходового валика, а также нарезание резьбы при помощи ходового винта. Управление подачами осуществляется одной рукояткой. Направление включения рукоятки совпадает с направлением перемещения суппорта. Наличие блокировочного устройства исключает возможность одновременного включения ходового винта и ходового валика, а также продольной и поперечной подач.

На станке устанавливаются электродвигатели и аппаратура, рассчитанные на напряжение 380 В трехфазного переменного тока частотой 50Гц, напряжении местного освещения 36 В.
Подключение станка к электросети осуществляется пакетным включателем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 250ИТВМ Ф1 с УЦИ

Характеристика	250ИТВМ.01	250ИТВМ.03	250ИТВМФ1	250ИТПМ
Максимальная длина обрабатываемого изделия, мм	500	750	500	500
Максимальный диаметр обрабатываемой заготовки, мм:  над станиной  над суппортом	240 168	240 168	240 168	240 168
Максимальный диаметр прутка, обрабатываемого в патроне, мм	24	24	24	24
Максимальное сечение резца, мм	16х16	16х16	16х16	16х16
Конец шпинделя по ГОСТ 12593-93	4	4	4	4
Размер внутреннего конуса шпинделя	Морзе 4	Морзе 4	Морзе 4	Морзе 4
Размер внутреннего конуса пиноли задней бабки	Морзе 3	Морзе 3	Морзе 3	Морзе 3
Перемещение пиноли, мм	85	85	85	85
Частота вращения шпинделя, мин-1	25-2500	25-2500	25-2500	25-2500
Продольная подача, мм/об	0,001-1,8	0,001-1,8	0,001-1,8	0,001-1,8
Поперечная подача, мм/об	0,005-0,9	0,005-0,9	0,005-0,9	0,005-0,9
Шаг нарезаемой резьбы  метрической, мм  модульной, модули  дюймовый, ниток на 1'	0,2-48  0,2-12  24-0,5	0,2-48  0,3-12  24-0,5	0,2-48  0,2-12  24-0,5	0,2-48  0,3-12  24-0,5
Мощность привода главного движения, кВт	3	3	3	3
Класс точности по ГОСТ 8-82	В высокий	В высокий	В высокий	П повышенный
Шероховатость образца изделия, мкм	0,63	0,63	0,63
Габаритные размеры, мм, не более  длина  ширина  высота	1790  810  1400	2005  810  1400	1790  955  1580	1790  810  1400
Масса 250ИТВМ.03 , кг, не более	1180	1040	1290	1180

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ СТАНКОВ 250ИТВМ Ф1 с УЦИ

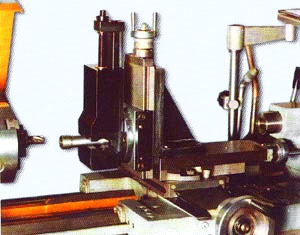

Сверлильно фрезерное устройство 250ИТПМ.11.62.000

Устанавливается на станки моделей: 250ИТВМ. Приспособление фрезерное 250ИТПМ.11.62,000 предназначено для расширения технологических возможностей токарных станков.
Обеспечивает крепление деталей в тисках приспособления, устанавливаемого на поперечной каретке суппорта, для обработки плоскостей, пазов, шпоночных канавок и других фрезерных работ.

Фрезы, концевые и насадные, закрепляются на шпинделе непосредственно в коническом отверстии через переходные втулки на оправках или в трехкулачковом патроне. Кроме этого, возможна обработка детали концевым инструментом типа сверл, зенкеров и разверток, установленных в сверлильном патроне.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕРЛИЛЬНО ФРЕЗЕРНОГО УСТРОЙСТВА 250ИТПМ.11.62.000

Размеры губок тисков, мм
- ширина	50
- длина	80
Раскрытие губок тисков, мм	80
Вертикальный ход ползуна с закрепленными на нем тисками, мм	100
Предел переустановки тисков вдоль ползуна, мм	110
Наибольший угол поворота тисков вдоль горизонтальной оси, град.	+-90
Габаритные размеры:
- длина, мм	250
- ширина, мм	140
- высота, мм	350
Масса 250ИТВМ.03 приспособления, кг	10
Показатели посадочных мест для установки режущего инструмента
Размер внутреннего конуса по ГОСТ 25557-82 переходных втулок, устанавливаемых в шпинделе	Морзе 2; 3
Диаметры хвостовиков оправок, устанавливаемых в шпинделе под фрезы насадные, мм	22; 27
Размер наружного конуса по ГОСТ 9953-82 оправки, устанавливаемой в шпиндель под патрон сверлильный	Морзе 2
Обозначение величины конуса	B12
Размер внутреннего конуса по ГОСТ 25557-82 в шпинделе станка	Морзе 4

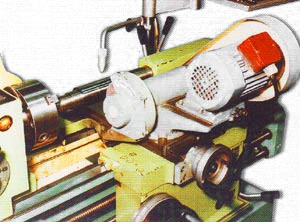

Приспособление шлифовальное 250 ИТПМ.11.63.000

Устанавливается на станки моделей: 250ИТВМ. Приспособление шлифовальное 250ИТПМ 11.63.000 предназначено для расширения технологических возможностей токарных станков. Обеспечивает наружное и внутреннее шлифование деталей, установленных в центрах или патронах. Приспособление оснащено шпинделем для закрепления шлифовального круга. Привод шпинделя от асинхронного электродвигателя при помощи ременной передачи и сменных шкивов. Приспособлечие устанавливается на поперечной каретке токарного станка.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИСПОСОБЛЕНИЯ ШЛИФОВАЛЬНОГО 250 ИТПМ.11.63.000

Характеристика	Наружное шлифование	Внутренне шлифование
Диаметр шлифуемых заготовок, мм
наибольший	140	220
наименьший	20	25
Размер шлифовальных кругов, мм
наружный диаметр, мм	175	20
ширина, мм	25	25
Частота вращения, об./мин	3960	1280
Приводной ремень:
тип		плоский
длина, мм		800
ширина, мм		32
Электродвигатель:
мощность, кВт		0,55
номинальная частота вращения		2850
Габаритные размеры;
длина, мм		420
ширина, мм		370
высота, мм		320
Масса 250ИТВМ.03 приспособления, кг		340
