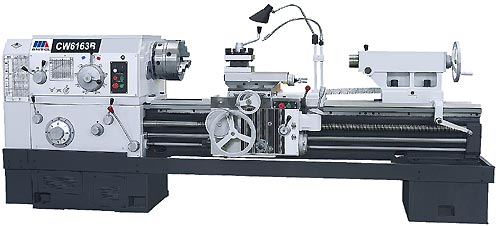

Токарно винторезный станок CW6163B/1500
(РМЦ 1500, ∅630/350, 11.00 кВт)
Токарно винторезный станок CW6163B/1500
предназначен для осуществления для широкой гаммы токарных операций по обработке заготовок:
- точение наружных и внутренних цилиндрических поверхностей, конических поверхностей, а также других поверхностей вращения;
- нарезание различных видов метрической, дюймовой, цилиндрической резьбы в т.ч. с конусной линейкой;
- подрезка торца, сверление и рассверливание отверстий, точение канавок.
Максимальная точность обработки достигает IT7, шероховатость обработанной поверхности до Ra1,6.
Станины токарных станков CW6163B/1500 более широкие, чем у обычных станков, что обеспечивает большую жесткость.
Особенности CW6163B/1500: станина повышенной прочности, коническая линейка.
По техническим характеристикам станок CW6163B/1500 является аналогом 1М63, 1М63Н, ДИП300, CU630.
Благодаря такому подходу достигается высокое качество станков при цене, которая на 30-50% ниже цен европейских и японских производителей аналогичного оборудования. компании Dezhou Delong Machine Tool Co., Ltd и на территории России.
Комплектация токарного станка CW6163B/1500
* - некоторые комплектации станков включают эти позиции в базовую комплектацию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО CW6163B/1500
| Характеристика |
CW6163B/1500 |
|
|---|---|---|
| Наибольший диаметр обрабатываемой заготовки: над станиной, мм | 630 | |
| над суппортом, мм | 350 | |
| Наибольшая длина заготовки в центрах (РМЦ), мм | 750, 1500, 3000-7000 | |
| Диаметр отверстия в шпинделе, мм | 104, D11 | |
| Конус шпинделя и центра | 120; Morse No. 5 | |
| Диапазон скоростей шпинделя (18 степеней), об/мин | 7,5-1000 | |
| Диапазон продольных подач, (64 ступени) | 0 05-24.3 | |
| Подача 1: 1 мм/об | 0.1-1.52 | |
| Подача 16:1 мм/об | 1.6-24.3 | |
| Быстрые перемещения суппорта мм/мин | 4000 | |
| Шаг и диаметр подачного винта, мм | 12 / 55 | |
| Нарезаемые резьбы: метрическая |
(50)1-240 | |
| дюймовая | (26) 14-1 | |
| модульная | (53) 0.5-120 | |
| питчевая | (24) 1-28 | |
| Макс. перемещение нижних салазок, мм | 315 | |
| Макс. перемещение верхних салазок, мм | 200 | |
| Выдвижение пиноли задней бабки, мм | 250 | |
| Угол поворота нижнего суппорта, град | +/- 90 | |
| Конус пиноли, мм | Morse No. 5 | |
| Расстояние между направляющими, мм/ твердость | 550 RC52 | |
| Мощность электродвигателя главного привода, кВт | 11 | |
| Мощность электродвигателя быстрых перемещений, кВт | 1.1 | |
| Мощность электродвигателя подачи СОЖ | 90 | |
| Ширина х Высота станка/упаковки | 1380х1450/1720х1710 | |
| Длина станка/ упаковки, мм | 750 мм | 2890/3440 |
| 1500 мм | 3690/4240 | |
| 3000 мм | 5190/5740 | |
| 4000 мм | 6120/6640 | |
| 5000 мм | 7200/7750 | |
| Масса станка, нетто/ брутто, кг | 750 мм | 3400/4400 |
| 1500 мм | 3700/4700 | |
| 3000 мм | 4700/5900 | |
| 4000 мм | 5800/7700 | |
| 5000 мм | 6800/8800 | |
| Макс. масса заготовки, кг | 6 000 | |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по CW6163B/1500 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка CW6163B/1500, гарантийные обязательства:
- Продажа станков CW6163B/1500 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
