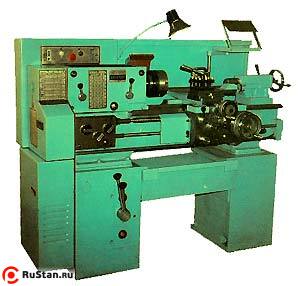

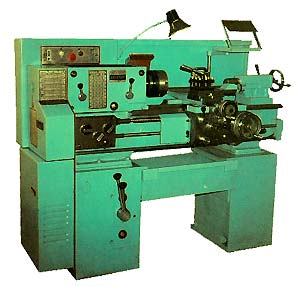

Токарно винторезный станок 1У61М
(РМЦ 500, ∅320/165, 3.00 кВт)
Токарно винторезный станок 1У61М
предназначен для для выполнения любых токарных работ в машиностроении, а также в механических мастерских промышленных и сельскохозяйственных предприятий.
Шпиндель станка стальной, пустотелый, с фланцевым концом, разгружен от изгибающих усилий ременной передачи за счет посадки шкива на втулку, смонтированную на подшипниках качения.
Передний конусный конец смонтирован в бронзовом подшипнике скольжения.
Задний конец шпинделя смонтирован на радиально - упорном подшипнике.
Технические данные станка полностью соответствуют современным требованиям производства и действующим стандартам. К каждому станку прилагаются приспособления и набор ключей.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Применена плавающая маточная гайка, что исключает влияние износа направляющих суппорта на качество нарезаемой резьбы; Введено регулирование высоты центров задней бабки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Шпиндель станка стальной, пустотелый, с фланцевым концом, разгружен от изгибающих усилий ременной передачи за счет посадки шкива на втулку, смонтированную на подшипниках качения.
Передний конусный конец смонтирован в бронзовом подшипнике скольжения.
Задний конец шпинделя смонтирован на радиально - упорном подшипнике.
Технические данные станка полностью соответствуют современным требованиям производства и действующим стандартам. К каждому станку прилагаются приспособления и набор ключей.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
Применена плавающая маточная гайка, что исключает влияние износа направляющих суппорта на качество нарезаемой резьбы; Введено регулирование высоты центров задней бабки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | 1У61М |
|---|---|
| Наибольшая длина обрабатываемой заготовки, мм | 500 |
| Наибольший диаметр обрабатываемой детали, мм: - над станиной - над суппортом - прутка |
320 165 25 |
| Количество скоростей шпинделя | 18 |
| Диапазон частот вращения шпинделя, об/мин | 25...2000 |
| Пределы продольных подач, мм/об | 0.032...0.5 |
| Пределы поперечных подач, мм/об | 0.013...0.2 |
| Пределы шагов нарезаемых резьб: - метрических, мм - модульных, модуль в мм - дюймовых, нитка на дюйм |
- 0.2...7.0 - 0.1...3.5 - 0.013...0.2 |
| Наибольшее сечение резцов, мм | 20 х 20 |
| Количество позиций инструмента | 4 |
| Размер внутреннего конуса шпинделя | Морзе 4 |
| Размер внутреннего конуса пиноли задней бабки | Морзе 3 |
| Наибольшее перемещение пиноли, мм | 90 |
| Мощность привода главного движения, кВт | 3 |
| Габариты, мм | 1800 х 750 х 1350 |
| Масса 1У61М , кг | 900 |
Пока отзывов по 1У61М нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 1У61М, гарантийные обязательства:
- Продажа станков 1У61М осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
