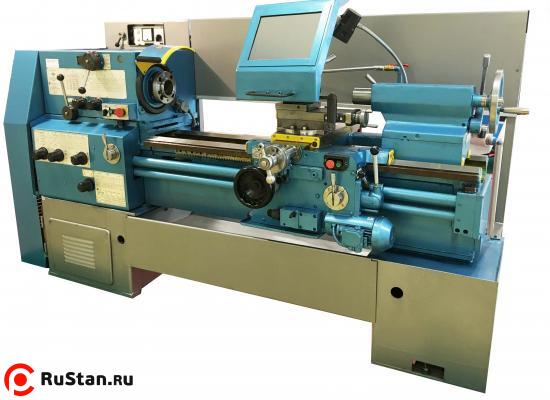

Токарно винторезный станок 1В625М/1500
(РМЦ 1500, ∅500/290, 8.37 кВт)
Цена на 01.05.2012 г. - 1 070 000.00 руб. с НДС
Токарно винторезный станок 1В625М/1500
(аналог 1К625Д) предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Исполнение и категория размещения станков в части условий эксплуатации - УХЛ4 по ГОСТ 1515-82Е.
Класс точности станков - Н по ГОСТ 8-82Е.
В модифицированном станке 1В625М, по сравнению с базовой моделью, шпиндель смонтирован по классической схеме в высокоточных подшипниках, сквозное отверстие в нем увеличено с 54 до 70 мм.
В главном приводе применен двухскоростной двигатель, расширивший диапазон частот вращения шпинделя от 10 об/мин до 2000об/мин.
Обеспечена обработка длинномерных конусов до 14 град. и длиной до 750 мм.
Упрощена кинематическая схема станка с использованием трех электромагнитных муфт, для включения прямого и обратного вращения шпинделя и его торможения.
Введена цифровая индикация продольного и поперечного перемещения*(за доп. плату), облегчающая работу станочнику. Электроконтактная аппаратура имеет знак соответствия СЕ.
Новая перспективная разработка Астраханского станкостроительного завода – станок токарно-винторезный модель 1В625MA. Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Исполнение и категория размещения станка в части условий эксплуатации - УХЛ4 по ГОСТ 15150-69. Класс точности станка - Н по ГОСТ 8-82Е. Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу. Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения. Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес. Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки. Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок. Станок сертифицирован на соответствие требованиям безопасности.
Основные отличия и преимущества станка 1В625МA от станка 1В625:
Исполнение и категория размещения станков в части условий эксплуатации - УХЛ4 по ГОСТ 1515-82Е.
Класс точности станков - Н по ГОСТ 8-82Е.
В модифицированном станке 1В625М, по сравнению с базовой моделью, шпиндель смонтирован по классической схеме в высокоточных подшипниках, сквозное отверстие в нем увеличено с 54 до 70 мм.
В главном приводе применен двухскоростной двигатель, расширивший диапазон частот вращения шпинделя от 10 об/мин до 2000об/мин.
Обеспечена обработка длинномерных конусов до 14 град. и длиной до 750 мм.
Упрощена кинематическая схема станка с использованием трех электромагнитных муфт, для включения прямого и обратного вращения шпинделя и его торможения.
Введена цифровая индикация продольного и поперечного перемещения*(за доп. плату), облегчающая работу станочнику. Электроконтактная аппаратура имеет знак соответствия СЕ.
Новая перспективная разработка Астраханского станкостроительного завода – станок токарно-винторезный модель 1В625MA. Предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне. Исполнение и категория размещения станка в части условий эксплуатации - УХЛ4 по ГОСТ 15150-69. Класс точности станка - Н по ГОСТ 8-82Е. Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу. Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки. Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения. Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес. Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки. Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок. Станок сертифицирован на соответствие требованиям безопасности.
Основные отличия и преимущества станка 1В625МA от станка 1В625:
- Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания.
- В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями.
- Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла).
- Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту.
- Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор».
- Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик.
- Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка.
- Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка.
- Современный дизайн станка, удобство эксплуатации и обслуживания повышают эффективность его использования, создают дополнительные преимущества перед существующими аналогами.
- Баланс качества, потребительских свойств и цены является оптимальным.
Модель 1В625 - базовый станок с выемкой в станине.
Жесткая коробчатой формы станина с калеными, шлифованными направляющими обладает достаточной жесткостью.
Станина станка мод. 1В625М имеет выемку, закрываемую съемным мостиком. Это позволяет при снятом мостике обрабатывать более крупные (диаметром до 690 мм) заготовки типа дисков, колец и фланцев.
Шпиндель смонтирован на точных подшипниках качения.
Конструкция резцедержателя обеспечивает стабильность положения фиксации инструмента.
Опции станка 1В625М:
Наименование Цена с НДС, руб. Механизированная верхняя часть суппорта 73 200 Модернизированный фартук и механизированная верхняя часть суппорта 77 100 Преобразователь линейных перемещений и УЦИ 195 800 Планшайба Ф400мм 27 700 Ограничитель продольных перемещений 1-позиционный 5 350 Специальный кронштейн (конус Морзе 5) 3 950 Державка для обработки больших Ф в ГАП 16 200 Конусная линейка 94 700 Шайба запорная с градуированной шкалой 1 750 Электромехан. запор на шпиндель и 3-х кулачковый патрон 118 000 Люнет подвижный 26 850 Люнет неподвижный 35 000 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 1В625
Характеристика 1В625М/1500
Наибольший диаметр обрабатываемой заготовки, мм: - над станиной
500 - над суппортом
290 - над выемкой в станине
690 Наибольшая длина обрабатываемой заготовки, мм: - над суппортом
1000, 1500, 2000 - над выемкой станины
175 Конец шпинделя по ГОСТ 12593-93 6 Центр в шпинделе с конусом морзе по ГОСТ 13214-79 7032-0043(кМ6) - Центр в пиноли задней бабки
7032-0039(кМ5) Диаметр цилиндрического отверстия в шпинделе, мм, не менее 70 Высота резца, установленного в резцедержателе, мм, не менее 25 Количество скоростей прямого вращения шпинделя, не менее 24 Количество скоростей обратного вращения шпинделя, не менее 12 Частота вращения шпинделя, мин в -1 степени 10-1400 Подача, мм/об: - продольная
0,036-22,4 - поперечная
0,018-11,2 Шаг нарезаемых резьб: - метрических, мм
0,5-224 - модульных, модуль
0,5-224 - дюймовых, число ниток на один дюйм
77-0,125 - питчевых, питч
77-0,125 Скорость быстрого перемещения суппорта, м/мин: - продольного
4,0 - поперечного
2,0 Цена одного деления шкалы перемещения, мм: - каретки
0,1 - нижнего суппорта
0,05 - верхнего суппорта
0,05 - пиноли
5,00 Цена одного деления шкалы поворота верхнего суппорта, град 1,00 Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мм, не более Ra 2,0 Суммарная мощность, кВт: 8,37 Габарит станка с РМЦ1500мм, мм 3300х1370х1700 Масса станка, кг 2800
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Опубликовано Посетитель (не проверено) в 10 Октябрь, 2011 - 09:41.
- ответить
Уточните массу станка
Опубликовано admin в 11 Октябрь, 2011 - 08:08.
- ответить
Исправлено!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 1В625М/1500, гарантийные обязательства:
- Продажа станков 1В625М/1500 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
