Полуавтоматический круглошлифовальный станок 3М175
(ф.400мм, L=2800мм, п/а)
Цена на 01.05.2012 г. - 4 678 000.00 руб. с НДС

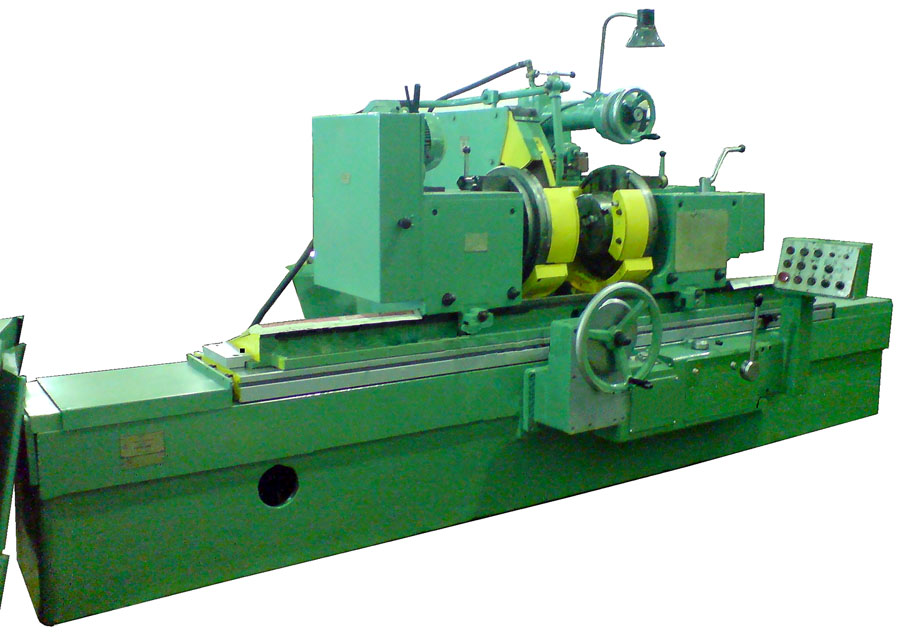

Полуавтоматический круглошлифовальный станок 3М175
предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей ротационных деталей типа валов, осей, шпинделей, втулок, фланцев, крышек, а также плоских фланцевых поверхностей изделий. Возможны следующие режимы работы: ручной, автоматический врезной цикл, автоматический продольный цикл.
На полуавтомате автоматизированы и механизированы: врезной и продольный методы шлифования, изменение поперечных, продольных и круговых подач; пуск и остановка изделия; включение и отключение охлаждающей жидкости; быстрый подвод и отвод шлифовальной бабки и пиноли задней бабки; перегон шлифовальной бабки по винту; балансировка шлифовального круга.
По согласованию с заказчиком полуавтоматы могут выпускаться налаженными на шлифование конкретного изделия. Полуавтоматы имеют полуавтоматическое управление и имеют возможность ручного управления. Полуавтоматический цикл обеспечивается механическим устройством с электрогидроуправлением.
На полуавтомате 3М175 производится шлифование поверхностей шейки и подступичной части железнодорожной оси РУ1Ш за одну установку заготовки как при изготовлении, так и при выполнении ремонта колесных пар.
ЧПУ на данных станках не устанавливается.
На полуавтомате автоматизированы и механизированы: врезной и продольный методы шлифования, изменение поперечных, продольных и круговых подач; пуск и остановка изделия; включение и отключение охлаждающей жидкости; быстрый подвод и отвод шлифовальной бабки и пиноли задней бабки; перегон шлифовальной бабки по винту; балансировка шлифовального круга.
По согласованию с заказчиком полуавтоматы могут выпускаться налаженными на шлифование конкретного изделия. Полуавтоматы имеют полуавтоматическое управление и имеют возможность ручного управления. Полуавтоматический цикл обеспечивается механическим устройством с электрогидроуправлением.
На полуавтомате 3М175 производится шлифование поверхностей шейки и подступичной части железнодорожной оси РУ1Ш за одну установку заготовки как при изготовлении, так и при выполнении ремонта колесных пар.
ЧПУ на данных станках не устанавливается.
Технические характеристики вытяжной установки 3М175
| Характеристика | 3М173 |
3М174 |
3М175 |
|---|---|---|---|
| Размеры устанавливаемой заготовки, max, мм: - диаметр / длина |
400/1400 |
400/2000 |
400/2800 |
| Размеры шлифования, max, мм: - диаметр / длина |
400/1260 |
400/1800 |
400/2520 |
| Масса 3М175 устанавливаемой заготовки, max, кг | 1000-15 | 1000-15 | 1000-15 |
| Длина перемещения стола, max, мм | 1400 | 2000 | 2800 |
| Высота центров над столом, мм | 210 | 210 | 210 |
| Класс точности по ГОСТ 8 | П | П | П |
| Конус в шпинделе передней и пиноли задней бабок по ГОСТ 25557 | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шлифовального шпинделя по ГОСТ 2323 (конусность 1:5), мм: - номинальный диаметр - диаметр опорных шеек |
100h11 110f7 |
100h11 110f7 |
100h11 110f7 |
| Размеры шлифовального круга, max, мм: - диаметр наружный / внутренний - высота |
750/305 80; 100* |
750/305 80; 100* |
750/305 80; 100* |
| Частота вращения шпинделя шлифовальной бабки, мин-1 | 1270 | 1270 | 1270 |
| Частота вращения заготовки (регулируется бесступенчато), мин-1: - наибольшая - наименьшая |
180; 360* 20; 40* |
180; 360* 20; 40* |
180; 360* 20; 40* |
| Окружная скорость шлифовального круга, м/с | 35*; 50 | 35*; 50 | 35*; 50 |
| Угол поворота верхнего стола, max, градус: - по час. стрелке/против час. стрелки |
2 / 6 |
2 / 5 |
2 / 4 |
| Суммарная мощность эл/двигателей, кВт | 26,19; 23,98* | 26,19; 23,98* | 26,19; 23,98* |
| Питающая сеть: Род тока Напряжение, В Частота тока, Гц |
перем 3-фазн 380; 220*; 400*; 415*; 440* 50; 60* |
перем 3-фазн 380; 220*; 400*; 415*; 440* 50; 60* |
перем 3-фазн 380; 220*; 400*; 415*; 440* 50; 60* |
| Габаритные размеры с отдельно расположенным оборудованием, мм: - длина - ширина - высота |
5760 3690 2135 |
6710 3690 2135 |
8310 3690 2135 |
| Масса 3М175 нетто, кг | 10420 | 11600 | 13850 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по 3М175 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 3М175, гарантийные обязательства:
- Продажа станков 3М175 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
