Ленточнопильный станок СРЗ-200П
(ф210мм, 300х127мм, 90°±45°, Россия)

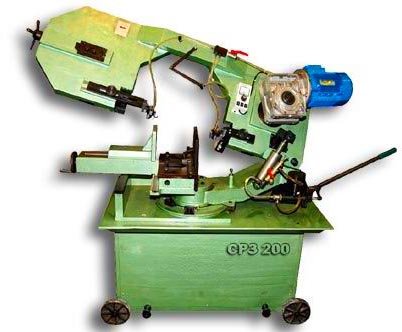

Ленточнопильный станок СРЗ-200П
предназначен для порезки круглого, прямоугольного, полосового, трубного и профильного проката под углами реза 90° и 90°±45° соответственно, на мерные заготовки из разрезаемого материала.
Ленточнопильный станок СРЗ-200П смонтирован на станине рамного сечения, на нижней полке которой расположен узел подачи смазочно-охлаждающей жидкости (в дальнейшем СОЖ), а на верхней - поворотный стол с тисками и траверсой.
Для возможного перемещения по производственным площадям станина установлена на колесах. Для производства работ и установки пилы с точностью 0,1 мм/1 м предусмотрены установочные винты.
Поворотные тиски металлорежущего станка СРЗ-200П смонтированы на столе, таким образом что весь комплекс тисков может поворачиваться на любой угол в пределах ±45° по горизонтали к плоскости реза.
Поворот тисков производится также вручную на нужный угол после распускания зажимных захватов (после поворота захваты затянуть).
Зажим-разжим заготовки производится вручную с помощью маховика.На выполненном заедино со столом тисков кронштейне через ось закреплена подвижная траверса. Для частичной компенсации веса подвижной части траверсы через рычаг и пружину она связана со столом тисков.
Для регулирования скорости опускания траверсы (скорости порезки заготовки) траверса через ось связана с гидроцилиндром. Верхняя и нижняя полости гидроцилиндра соединены между собой трубопроводом со смонтированными на нем запорным краном и дросселем. Закрытый шаровой кран не допускает опускания траверсы с пилой.
При полностью открытом шаровом кране и закрытом дросселе траверса также удерживается в первоначальном положении. Поворотом маховичка дросселя против часовой стрелки на тот или иной угол регулируется скорость опускания траверсы (скорость разрезки заготовки и т.о. нагрузка на пилу). На траверсе смонтирован асинхронный электро двигатель мощностью № = 1,1 кв; с преобразователем частоты для регулировки скорости движения пильной ленты в пределах от 12-100 м/мин что дает возможность подбирать скорость резки любого материала от черного метала до нержавейки и тд.
Ленточнопильный станок СРЗ-200П смонтирован на станине рамного сечения, на нижней полке которой расположен узел подачи смазочно-охлаждающей жидкости (в дальнейшем СОЖ), а на верхней - поворотный стол с тисками и траверсой.
Для возможного перемещения по производственным площадям станина установлена на колесах. Для производства работ и установки пилы с точностью 0,1 мм/1 м предусмотрены установочные винты.
Поворотные тиски металлорежущего станка СРЗ-200П смонтированы на столе, таким образом что весь комплекс тисков может поворачиваться на любой угол в пределах ±45° по горизонтали к плоскости реза.
Поворот тисков производится также вручную на нужный угол после распускания зажимных захватов (после поворота захваты затянуть).
Зажим-разжим заготовки производится вручную с помощью маховика.На выполненном заедино со столом тисков кронштейне через ось закреплена подвижная траверса. Для частичной компенсации веса подвижной части траверсы через рычаг и пружину она связана со столом тисков.
Для регулирования скорости опускания траверсы (скорости порезки заготовки) траверса через ось связана с гидроцилиндром. Верхняя и нижняя полости гидроцилиндра соединены между собой трубопроводом со смонтированными на нем запорным краном и дросселем. Закрытый шаровой кран не допускает опускания траверсы с пилой.
При полностью открытом шаровом кране и закрытом дросселе траверса также удерживается в первоначальном положении. Поворотом маховичка дросселя против часовой стрелки на тот или иной угол регулируется скорость опускания траверсы (скорость разрезки заготовки и т.о. нагрузка на пилу). На траверсе смонтирован асинхронный электро двигатель мощностью № = 1,1 кв; с преобразователем частоты для регулировки скорости движения пильной ленты в пределах от 12-100 м/мин что дает возможность подбирать скорость резки любого материала от черного метала до нержавейки и тд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОТРЕЗНОГО ЛЕНТОЧНОГО СТАНКА СРЗ-200П
| Характеристика | СРЗ-200 | СРЗ-200П |
|---|---|---|
| Размеры разрезаемой заготовки, мм -круг -квадрат -лист |
Ø210мм 127x300 - |
|
| Угол реза: | 90° | 90°±45° |
| Точность реза (прямолинейность) | 0,5/100 | |
| Скорость резания Ст 20 см2/мин 12х18 H 10 |
25 10 |
|
| Ширина реза, мм | 1,5 | |
| Напряжение питания | 380 В, 50 Гц | |
| Привод ленточной пилы | 1,1 кВт | |
| Скорость ленточной пилы, м/мин. с установленным частотным преобразователем. |
12 -100 (плавное) | |
| Р-ры ленточной пилы, мм -длина - толщина - ширина |
2655 0,9 27 |
|
| Вес станка, кг | 200 | |
| Габариты станка, мм - длина - ширина - высота |
1350 650 1100 |
|
Пока отзывов по СРЗ-200П нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка СРЗ-200П, гарантийные обязательства:
- Продажа станков СРЗ-200П осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
