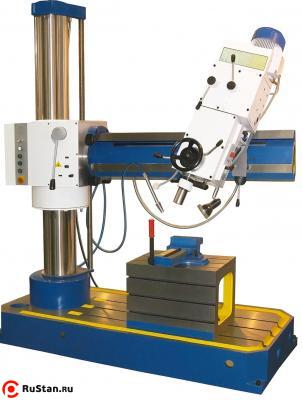

Радиально-сверлильный станок ГС545

Станок предназначен для выполнения операций сверления (до 45 мм.), рассверливания, зенкерования, развертывания, подрезки торцов в обоих направлениях, нарезания резьбы в мелких и средних деталях из стали, чугуна и других металлов и сплавов. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и на предприятиях мелкосерийного производства.

• сверление;
• рассверливание;
• зенкерование;
• зенкование;
• развертывание;
• нарезание резьб.

Конструкция станка обеспечивает широкие возможности и позволяет:

• поворачивать сверлильную головку и при необходимости рукав вокруг своих осей;
• вести обработку отверстий расположенныхниже уровня "пола";

В станке имеется устройство подачи СОЖ в зону резания

Особенности станка

• Основанием станка является массивная литая плита, усиленная продольными и поперечными рёбрами жёсткости. В плите на подшипниках монтируется колонна, выполненная из стальной толстостенной трубы
• Рукав станка со сверлильной головкой размещён на колонне и перемещается по ней с помощью механизма подъёма, смонтированного в корпусе;
• Оригинальная конструкция станка позволяет вести обработку отверстий, расположенных ниже уровня плиты;
• Направляющие рукава термообработаны и отшлифованы;
• Максимально простое и надежное решение механизмов коробки скоростей и подач;
• Отключение подачи при достижении заданной глубины сверления производится в ручном режиме;
• Включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном режиме;
• В механизме подъема и опускания рукава по колонне предусмотрены блокировки, исключающие механическое перемещение рукава: при зажатом рукаве на колонне и в крайнем верхнем и крайнем нижнем положении рукава;
• В цепи подач имеется предохранительное устройство от перегрузок по осевой силе, настроенное на осевое усилие 12000 Н.
• В плите основания имеется резервуар для СОЖ, на ней закреплена насосная установка для подачи охлаждающей жидкости к инструменту;
• Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.

КОМПЛЕКТ ПОСТАВКИ:

• Станок в сборе;
• Система подачи СОЖ;
• 2К52-1.89.10.000 ключ для электрошкафа;
• 2К52-1.90.00000 рукоятка поворота рукава;
• 007.2000.001 ключ для сливных пробок;
• Штырь 055.5000.102 – 1 шт.;
• Втулки ГОСТ 13598:
  • 6100-4015-0142 (3/1) – 1 шт.
  • 6100-4015-0144 (4/2) – 1 шт.
  • 6100-4015-0145 (4/3) – 1 шт.
• Клин 7851-0012 – 1 шт. ГОСТ 3025;
• Ключ 7811-0024 – 1 шт. ГОСТ 2839;
• Руководство по эксплуатации.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА (поставляется за отдельную плату):

• Стол коробчатый съёмный 2К52-1.0000.011;
• Патрон сверлильный 6150-4029-03;
• Тиски станочные чугунные поворотные с ручным приводом 7200-0220-02 (ширина губок 200 мм.) для плиты;
• Тиски станочные чугунные поворотные с ручным приводом 7200-0225-03 (ширина губок 250 мм.) для плиты;
• Тиски станочные чугунные поворотные с пневматические с гидравлическим усилением 7201-0020-02 (ширина губок 250 мм.) для плиты;
• Тиски станочные чугунные поворотные с ручным приводом 7200-0215-02 (ширина губок 160 мм.) для коробчатого стола;
• Тиски станочные стальные поворотные с ручным приводом 7200-0215-05 (ширина губок 160 мм.) для коробчатого стола;
• Патрон резьбонарезной 6162-4003-01 (М3-М12);
• Комплект головок предохранительных к резьбонарезному патрону 6162-4003-01 (М5-М12):
  • головка 6251-4002М-02 (М5);
  • головка 6251-4002М-03 (М6/М8);
  • головка 6251-4002М-04 (М8/М10);
  • головка 6251-4002М-05 (М10);
  • головка 6251-4002М-06 (М12);
• Патрон резьбонарезной 6162-4003-02 (М14/М24);
• Комплект головок предохранительных к резьбонарезному патрону 6162-4003-02 (М14-М24):
  • головка 6251-4002М-07 (М14);
  • головка 6251-4002М-08 (М16);
  • головка 6251-4002М-09 (М18/М20);
  • головка 6251-4002М-10 (М22);
  • головка 6251-4002М-11 (М24).
