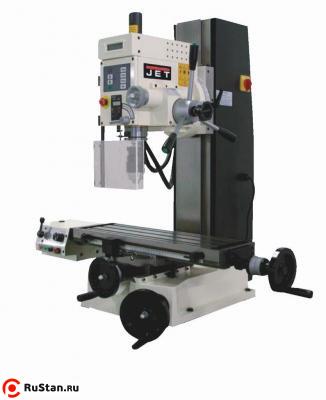

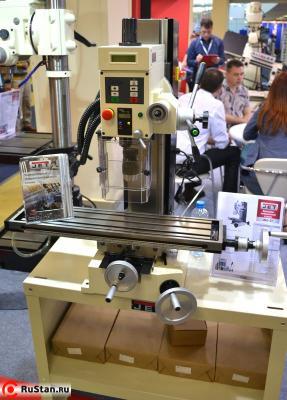

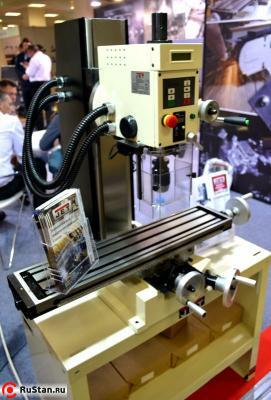

Фрезерный настольный станок JMD-3 JET
(160Х510мм, JET)
Цена на 01.05.2012 г. - 94 000.00 руб. с НДС
Фрезерный настольный станок JMD-3 предназначен для выполнения операций фрезерования и расточки различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.
Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Отличительные особенности настольного мини станка JMD-3:
- Массивный корпус из серого чугуна для уменьшения вибрации;
- Мощный асинхронный двигатель мощностью 1,0 кВт;
- Плавная регулировка частоты вращения 100-1750 об/мин;

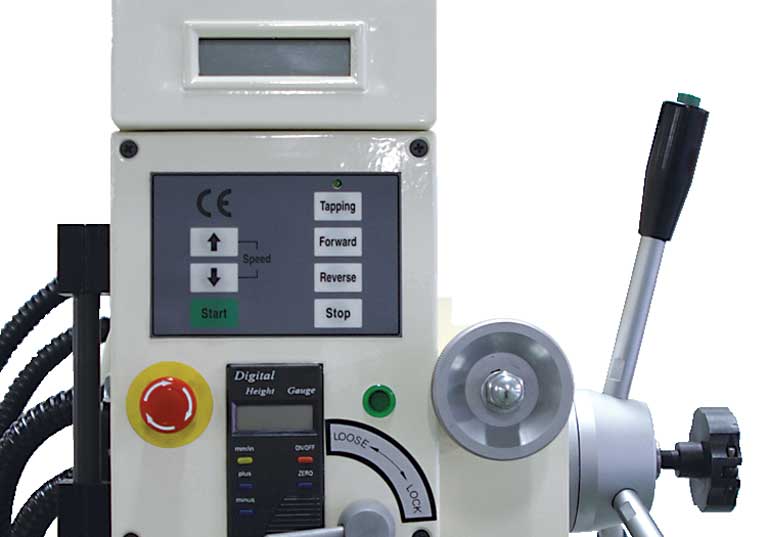

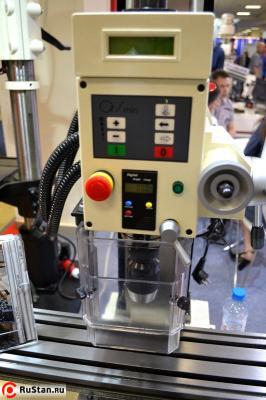

- Цифровая индикация частоты вращения и перемещения шпинделя;
- Левое вращение шпинделя и функция резьбонарезания;
- Усиленные подшипники шпинделя гарантируют стабильность при фрезеровании;
- Поворотная фрезерная головка для наклонных и горизонтальных работ;

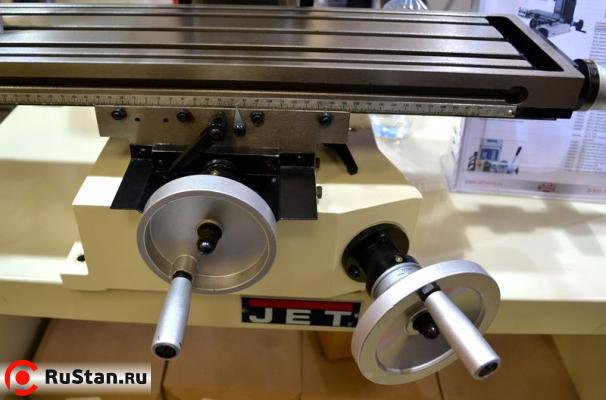

- Усиленный точный крестовый стол с регулируемыми направляющими типа «ласточкин хвост»;
- Размещенный спереди удобный маховичок для перемещения фрезерной головки вверх/вниз.
Технические характеристики Фрезерный настольный станок JMD-3
| Характеристика | JMD-3 |
|---|---|
| Макс. диаметр сверления (Ст.З): | 20 мм / M10 |
| Макс. диаметр торцевой фрезы: | 50 мм |
| Макс. диаметр концевой фрезы: | 20 мм |
| Расст. от шпинделя до стойки: | 230 мм |
| Макс. расстояние от шпинделя до стола: | 410 мм |
| Конус шпинделя: | МК-3 / M12 |
| Частота вращения шпинделя: | плавно 100-1750 об/мин |
| Ход пиноли шпинделя: | 70 мм |
| Диапазон поворота головки: | 90° влево / 45° вправо |
| Ход стола по оси X x Y: | 350 x 150 мм |
| Размер стола: | 510 x 160 мм |
| Т-образные пазы: | 3 12 мм |
| Выходная мощность: | 1,0 кВт / S1 100% |
| Входная мощность: | 1,3 кВт / S6 40% |
| Напряжение питания: | 220 В |
| Габаритные размеры в мм: | 700 x 560 x 850 |
| Масса JMD-3 : | 165 кг |
Комплектация станка JMD-3
- Регулятор плавного изменения частоты вращения с цифровой индикацией;
- Тонкая регулировка подачи шпинделя с цифровой индикацией;
- Зажимная тяга M12;
- Быстрозажимной сверлильный патрон 1-13 мм с МК-3;
- Защитный экран;
- Сертификат точности.
Комплектация за доп. плату (Артикул, Описание):
- 50000037 JMD-3, набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм - 36$
- 50000055 JMD-3, автоматическая подача по оси X -400$
- 50000056 JMD-3, закрытая подставка -364$
- 50000057 JMD-3, стол для горизонтального фрезерования -255$
- 50000058 JMD-3, поворотные тиски 80x100 мм -158$
- 50000059 JMD-3, комплект прихватов для Т-образного паза 12 мм -109$
- 50000060 JMD-3, набор цанг Мк-3 ?4, 6, 8, 10, 12, 14, 16 мм -136$
- 50000061 JMD-3, набор концевых фрез из быстрорежущей стали 4, 6, 8, 10, 12, 14, 16 мм - 73$
- 50000062 JMD-3, торцевая фреза ?30 мм Мк-3 со сменными пластинами -100$
- 50000063 JMD-3, регулируемый наклонный стол -124$
- 50000064 JMD-3, угловые тиски 100 мм -148$
- 50000065 JMD-3, поворотный стол ?150 мм -473$
- 50000066 JMD-3, диск для поворотного стола 50000065 -121$
- 50000067 JMD-3, задняя бабка для поворотного стола 50000065 -112$
- 50000068 JMD-3, фланец патрона для монтажа планшайб 50000915 /916 на 50000065 - 25$
Принадлежности для JMD-1, JMD-2, JMD-3
- Станочные тиски 50 мм (JMD-1) (Арт: 50000025)
- Набор цанг Мк-2 O3, 4, 5, 6, 8, 10 мм (JMD-1, JMD-2) (Арт: 50000027)
- Комплект прихватов для паза 8 мм (JMD-1, JMD-2) (Арт: 50000028)
- Комплект прихватов для паза 12 мм (JMD-3) (Арт: 50000059)
- Поворотный стол O100 мм (JMD-1, JMD-2) (Арт: 50000026)
- Поворотный стол O100 мм (JMD-3, JMD-15) (Арт: 50000065)
- Диски для noворотного стола 50000026 (JMD-1, JMD-2) (Арт: 50000029)
- Диск для поворотного стола 50000065 (JMD-3) (Арт: 50000066)
- Поворотные тиски 55x75 мм (JMD-1, JMD-2) (Арт: 50000036)
- Поворотные тиски 80x100 мм (JMD-3) (Арт: 50000058)
- Задняя бабка для 50000026 (JMD-1, JMD-2) (Арт: 50000031)
- Задняя бабка для поворотного стола 50000065 (JMD-3) (Арт: 50000067)
- 3-Кулачковый патрон диаметром O80 мм (JMD-1, JMD-2) (Арт: 50000033)
- Фланец патрона для 50000026 (JMD-1, JMD-2) (Арт: 50000032)
- Фланец патрона для монтажа планшайб 50000915 на 50000065 (JMD-3) (Арт: 50000068)
- 4-х Кулачковая планшайба O80 мм для 50000026 (JMD-1, JMD-2) (Арт: 50000034)
- Расточная оправка Мк-2 (JMD-1, JMD-2) (Арт: 50000035)
- Оправка шпинделя Мк-2/O13 мм (JMD-1, JMD-2) (Арт: 50000038)
- Закрытая подставка (JMD-3) (Арт: 50000056)
- Автоматическая подача по оси X (JMD-3) (Арт: 50000055)
- Набор концевых фрез из быстрорежущей стали 3, 4, 5, 6, 8, 10 мм (JMD-1, JMD-2, JMD-3) (Арт: 50000037)
- Стол для горизонтального фрезерования (JMD-3) (Арт: 50000057)
- Угловые тиски 100 мм (JMD-3) (Арт: 50000064)
- Регулируемый наклонный стол (JMD-3) (Арт: 50000063)
- Торцевая фреза O30 мм Мк-3 со сменными пластинами (JMD-3) (Арт: 50000062)
- Набор концевых фрез из быстрорежущей стали 4, 6, 8, 10, 12, 14, 16 мм (JMD-3) (Арт: 50000061)
- Набор цанг Мк-3 O4, 6, 8, 10, 12, 14, 16 мм (JMD-3) (Арт: 50000060)

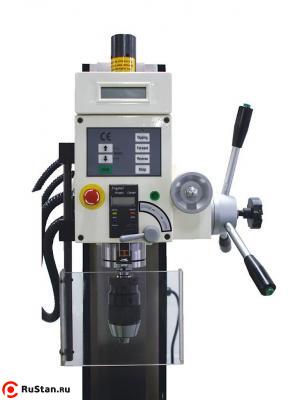

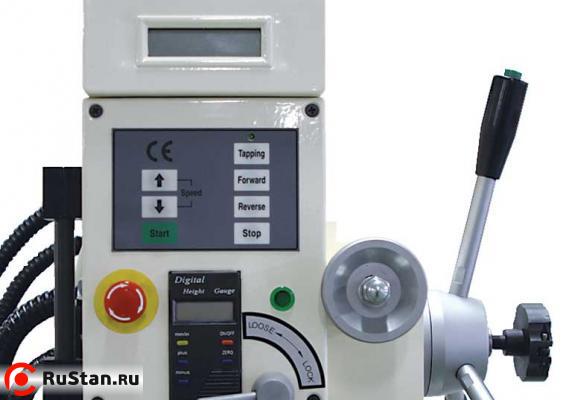

Фрезерный настольный станок JMD-3 - Цифровой дисплей
Пока отзывов по JMD-3 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка JMD-3, гарантийные обязательства:
- Продажа станков JMD-3 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
