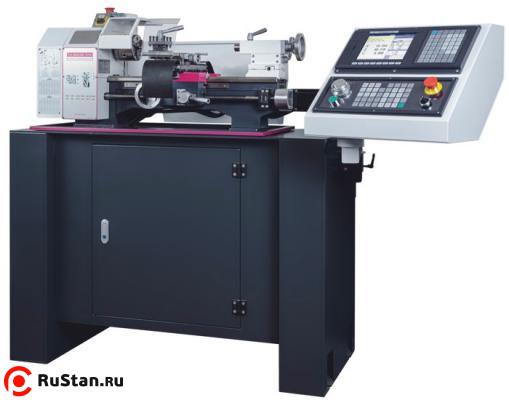

Настольный токарный станок с ЧПУ D250x550CNC

(РМЦ 550, ∅250/125, 0.60 кВт)

Цена на 01.05.2012 г. - 199 000.00 руб. с НДС
Настольный токарный станок с ЧПУ D250x550CNC
в наличии

Настольный токарный станок с ЧПУ D250x550CNC

Настольный токарный станок с ЧПУ D250x550CNC предназначен для механической обработки изделий из металлов, древесины и пластмасс.
Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.
Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.
Модификация Vario выполнена с приводом бесступенчатого регулирования частоты вращения шпинделя.

Отличительные особенности станка D250x550CNC c ЧПУ

  • Управление по двум осям одновременно.
  • Точность позицирования 0,05 мм с винтом скольжения.
  • Входящее в комплект поставки ПО ЧПУ NC Drive позволяет исполнять управляющие программы в G-кодах и управлять станком в ручном режиме.
  • Управление от персонального компьютера (компьютер в комплект поставки не входит).
  • Программирование по стандарту DIN 66 025.
  • Круговая интерполяция.
  • Линейная интерполяция

Комплект поставки настольного токарного станка D250x550CNC c ЧПУ

  • Станок D250x550CNC с ЧПУ.
  • Шаговые двигатели с редукторами на оси X, Z.
  • Контроллер шаговых двигателей (две управляемые оси).
  • Аппаратный ускоритель ЧПУ NC Drive.
  • Программное обеспечение ЧПУ NC Drive.

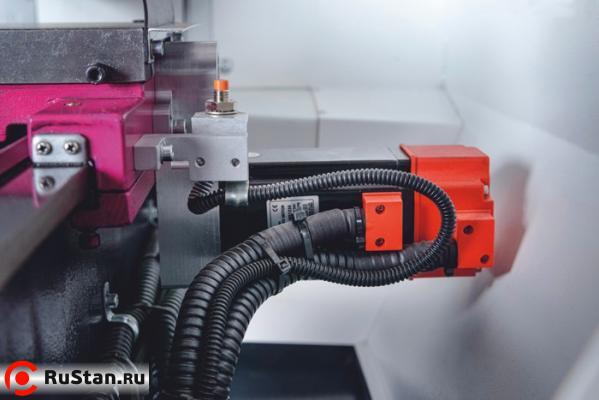

Оси ЧПУ X:

  • крутящий момент 2,2 Нм
  • скорость перемещения максимум 10 мм/с

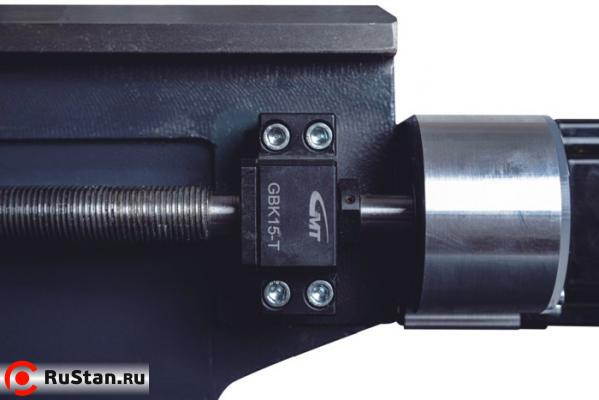

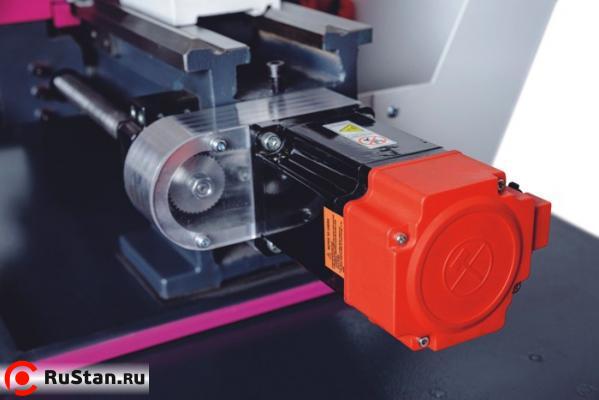

Ось ЧПУ Z:

  • крутящий момент 6,4 Нм
  • скорость перемещения максимум 12 мм/с
Ось X ЧПУ Ось Z ЧПУ

Програмное обеспечение ЧПУ NC Drive для управления шаговыми двигателями.

Програмное обеспечение NC Drive для управления шаговыми двигателями.NC Drive - это устанавливаемая на персональный компьютер (ПК) универсальная программа для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы.

NC Drive может быть использована как для непосредственного управления станком в ручном режиме, так и для интеграции в комплексное CAD / CAM решение.

При работе в интегрированной среде ЧПУ NCdrive получает G-код управляющей программы обработки со всеми параметрами и настройками от системы CAD / CAM и автоматически преобразует его в непосредственные логические команды управляющему контроллеру.

Программа предназначена для работы в среде Winows и позволяет полностью реализовать потенциал современных высокопроизводительных ПК, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ.

Работая с ЧПУ NC Drive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах.

Также вы можете непосредственно из ЧПУ NC Drive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов не требуется.

Обзор основных функций ЧПУ NC Drive:

  • Токарная обработка.
  • Одновременное управление 2-м осями.
  • Неограниченная длина управляющей программы.
  • Смена инструмента.
  • Измерение длины инструмента.
  • Линейная, круговая и спиральная интерполяция.
  • Циклы обработки.

Аппаратная часть ЧПУ

ЧПУ NC Drive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. Высокодинамичное управление двигателями в реальном времени обеспечивает входящий в комплект поставки специальный аппаратный ускоритель.

аппаратный ускорительСвязь с ускорителем производится через последовательный интерфейс или адаптер USB.
Использование аппаратного ускорителя позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами.

ЧПУ NC Drive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.).

В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок с ЧПУ к своим меняющимся потребностям.

Контроллер шаговых двигателей ЧПУ CNC-Controller

Отличительные особенности:
  • Универсальное устройство управления шаговыми двигателями.
  • Преобразует логические управляющие команды ПК ЧПУ в физические управляющие токи шаговых двигателей.
  • Содержит все необходимые для автоматизации станка компоненты.
  • Компактный, продуманный корпус, включающий высокопроизводительный блок питания, сетевой фильтр и мощную систему охлаждения.
  • Управление тремя (CNC-Controller III, один станок).
  • Совместимость с большим количеством программ управления шаговыми двигателями с ЧПУ ПК.
  • Визуальный контроль управляемых осей посредством светодиодных индикаторов.
  • Все разъемы и индикаторы расположены на лицевой панели устройства, что значительно облегчает монтаж и подсоединение.
  • Точное преобразование управляющих команд ПК в управляющие токи шаговых двигателей.
  • Интегрированный контроллер карт управления.
  • Простой монтаж карт управления методом Plug и Play (одна карта на одну ось).
  • Раздельное регулирование рабочего и стартового тока шаговых двигателей.
  • Все выходные разъемы защищены от короткого замыкания.
  • Автоматическое отключение всех трех осей при сбое в работе любой карты управления.
  • Большеразмерный вентилятор охлаждения.
  • Большеразмарные радиаторы охлаждения на картах управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСТОЛЬНОГО ТОКАРНОГО СТАНКА D250x550CNC с ЧПУ.
Характеристика Значение
Наибольший диаметр обрабатываемой детали, мм 250
Наибольший диаметр обрабатываемой детали над суппортом, мм 125
Наибольшая длина обрабатываемой детали, мм 550
Частота вращения шпинделя, об/мин 125 - 2000
95-2500 Vario
Внутренний конус шпинделя Морзе 3
Диаметр сквозного отверстия в шпинделе, мм 21
Пределы шага нарезаемых резьб:
- метрической, мм
- дюймовой, ниток на дюйм

0,4 - 3
10 - 44

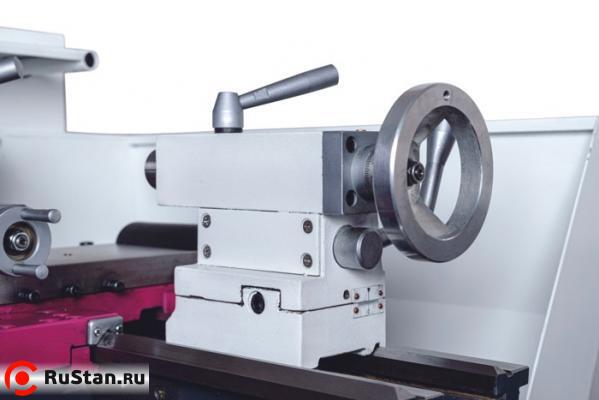

Внутренний конус пиноли задней бабки

Морзе 2
Цена деления лимбов перемещения суппорта:
продольного, мм
поперечного, мм

0,04
0,01
Цена деления лимба перемещения пиноли задней бабки, мм 0,02
Электродвигатель, кВт/В 0,6 / 220
Габариты, мм 1015x500x500
Масса D250x550CNC станка, кг 125
