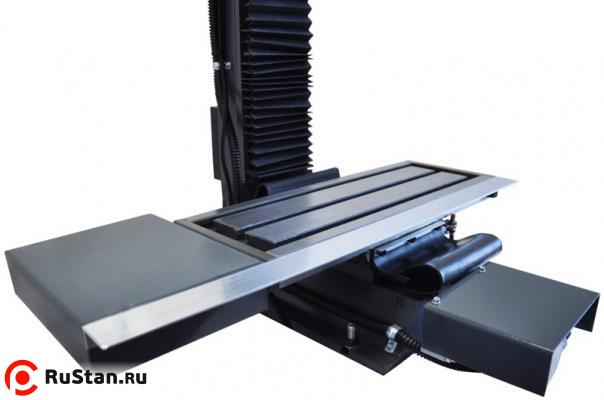

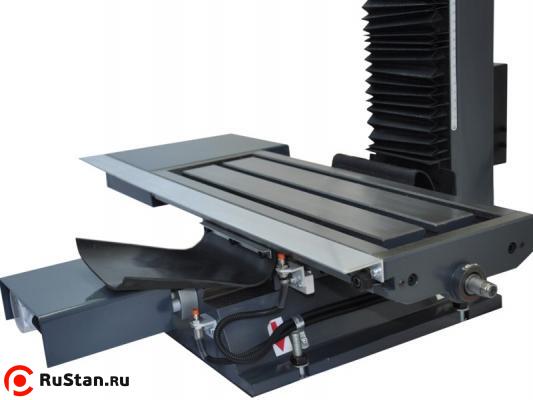

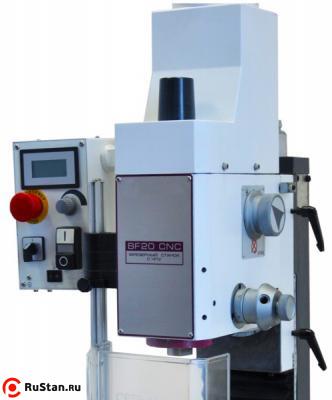

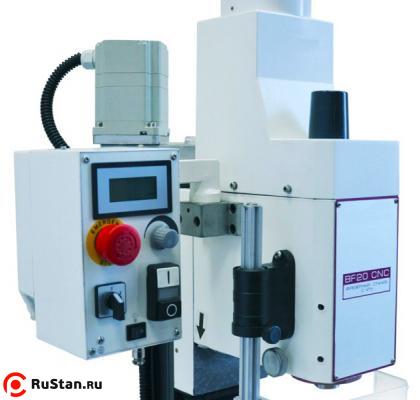

Фрезерный настольный станок с ЧПУ BF20 Vario с ЧПУ

Фрезерный настольный станок с ЧПУ BF20 Vario с ЧПУ предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Управление станком осуществляется при помощи числового програмного управления ЧПУ.
Отличительные особенности станка BF20 Vario с ЧПУ

• Управление по трем осям одновременно (3Х фрезерование).
• Точность позицирования 0,05 мм с винтом скольжения / 0,02 мм с шариковым винтом.
• Входящее в комплект поставки ПО NC Drive позволяет исполнять управляющие программы в G-кодах и управлять станком в ручном режиме.
• Управление ЧПУ от персонального компьютера (компьютер в комплект поставки не входит).
• Программирование по стандарту DIN 66 025.
• Поддержка циклов комплексной обработки ЧПУ.
• Круговая интерполяция.
• Линейная интерполяция.
• Спиральная интерполяция.
• Сверление, зенкование.
• Фрезерование карманов и пазов.

Комплект поставки станка BF20 Vario с ЧПУ

• Станок BF20 Vario с ЧПУ.

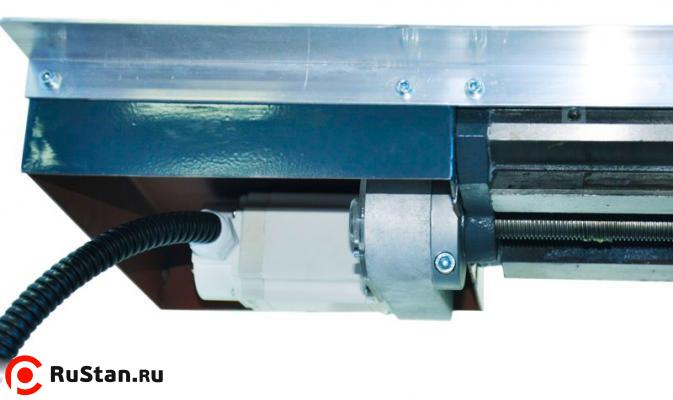

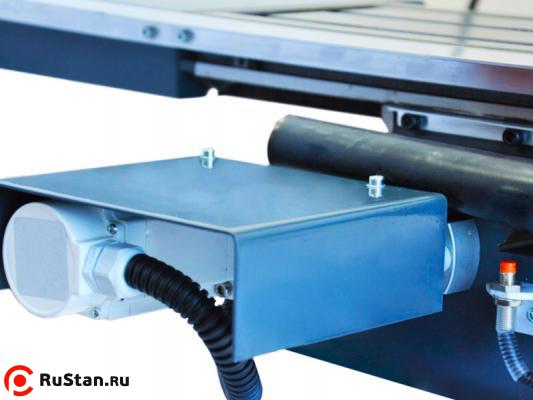

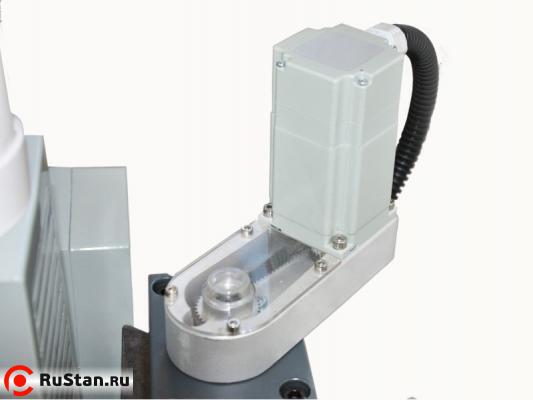

• Шаговые двигатели с редукторами на оси X, Y, Z.
• Контроллер шаговых двигателей (три управляемые оси).
• Аппаратный ускоритель NC Drive.
• Программное обеспечение NC Drive.

Оси ЧПУ X и Y:

• крутящий момент 5,25 Нм
• скорость перемещений с винтом скольжения максимум 400 мм/мин
• скорость перемещений с шариковым винтом максимум 800 мм/мин

Ось ЧПУ Z:

• крутящий момент 8,0 Нм
• скорость перемещения вверх с винтом скольжения максимум 400 мм/мин
• скорость перемещения вверх с шариковым винтом максимум 600 мм/мин
• скорость перемещения вниз с винтом скольжения максимум 600 мм/мин
• скорость перемещения вниз с шариковым винтом максимум 800 мм/мин

Дополнительное оснащение, руб с НДС

Комплект ШВП для BF20 Vario (с установкой), 90 770 руб	Система Гемма 3D (модуль фрезерной обработки), 54 958 руб
Клавиатура гибкая (водо- пыле -стружкозащищенная), 1 708 руб	Управляемый круглый стол RT150, 31 978 руб.

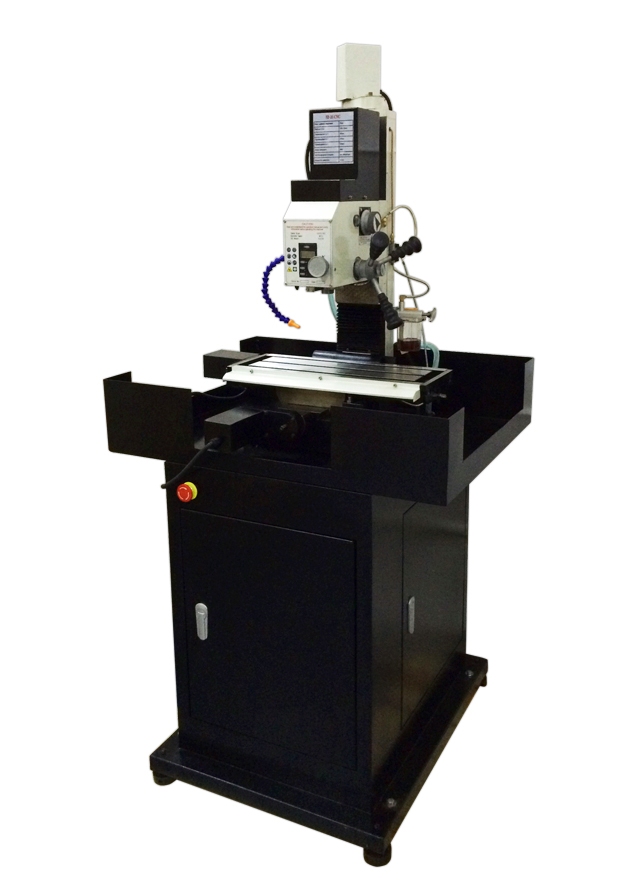

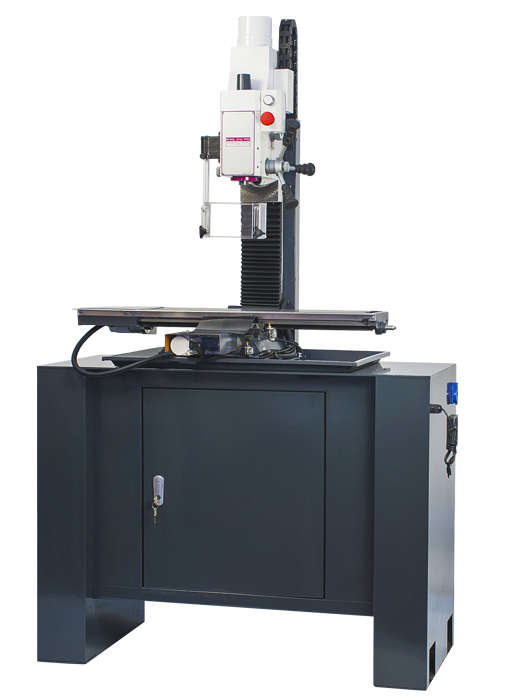

Подставка закрытого типа SHC для BF20 Vario 53 218 руб. Подставка закрытого типа SHC для BF20L Vario 59 177 руб	Набор кромкоискателей 3 894 руб

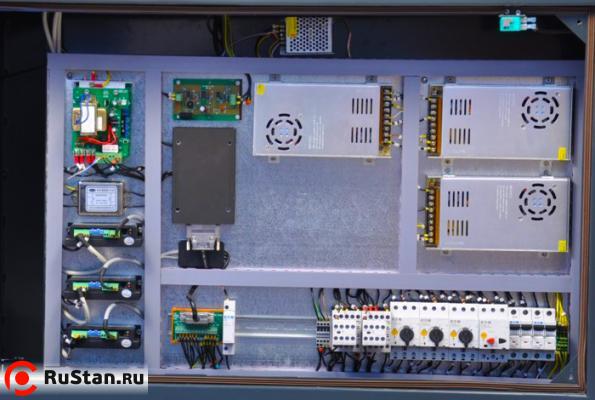

Описание узлов станка. Контроллер шаговых двигателей ЧПУ CNC-Controller III

Отличительные особенности:

• Универсальное устройство управления шаговыми двигателями.
• Преобразует логические управляющие команды ПК в физические управляющие токи шаговых двигателей.
• Содержит все необходимые для автоматизации станка компоненты.
• Компактный, продуманный корпус, включающий высокопроизводительный блок питания, сетевой фильтр и мощную систему охлаждения.
• Управление тремя (CNC-Controller III, один станок).
• Совместимость с большим количеством программ управления шаговыми двигателями с ПК.
• Визуальный контроль управляемых осей посредством светодиодных индикаторов.
• Все разъемы и индикаторы расположены на лицевой панели устройства, что значительно облегчает монтаж и подсоединение.
• Точное преобразование управляющих команд ПК в управляющие токи шаговых двигателей.
• Интегрированный контроллер карт управления.
• Простой монтаж карт управления методом Plug и Play (одна карта на одну ось).
• Раздельное регулирование рабочего и стартового тока шаговых двигателей.
• Все выходные разъемы защищены от короткого замыкания.
• Автоматическое отключение всех трех осей при сбое в работе любой карты управления.
• Большеразмерный вентилятор охлаждения.
• Большеразмарные радиаторы охлаждения на картах управления.
• Габаритные размеры - 295 х 145 х 230 мм

Програмное обеспечение NC Drive для управления шаговыми двигателями.

NC Drive - это устанавливаемая на персональный компьютер (ПК) универсальная программа для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы.

NC Drive может быть использована как для непосредственного управления станком в ручном режиме, так и для интеграции в комплексное CAD / CAM решение.

При работе в интегрированной среде NCdrive получает G-код управляющей программы обработки со всеми параметрами и настройками от системы CAD / CAM и автоматически преобразует его в непосредственные логические команды управляющему контроллеру.

Программа предназначена для работы в среде Winows и позволяет полностью реализовать потенциал современных высокопроизводительных ПК, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ.

Работая с NC Drive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах.

Также вы можете непосредственно из NC Drive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов не требуется.

Обзор основных функций NC Drive:

• Фрезерная и токарная обработка.
• Одновременное управление 4-мя осями.
• Неограниченная длина управляющей программы.
• Подналадка радиуса инструмента.
• Смена инструмента.
• Измерение длины инструмента.
• Линейная, круговая и спиральная интерполяция.
• 3D-моделирование процесса обработки.
• Циклы обработки.

Аппаратная часть

NC Drive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. Высокодинамичное управление двигателями в реальном времени обеспечивает входящий в комплект поставки специальный аппаратный ускоритель.

Связь с ускорителем производится через последовательный интерфейс или адаптер USB.
Использование аппаратного ускорителя позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами.

NC Drive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.).

В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок к своим меняющимся потребностям.

Трехмерный графический визуализатор NClyzer

Прежде чем с заготовки будет снята первая стружка, Вы можете смоделировать обработку в трехмерном графическом визуализаторе NClyzer.
Это помогает избегать ошибок и обеспечивает безопасность оператора, станка, инструмента и заготовки.

Технические характеристики BF20 Vario с ЧПУ

Характеристика	BF20 Vario
Размер стола, мм	500 х 180
Максимальный диаметр торцевой фрезы, мм	63
Максимальный диаметр пальцевой фрезы, мм	16
Максимальный диаметр сверления в стали, мм	20
Частота вращения шпинделя, об/мин	180 - 3200
Вылет шпинделя, мм	185
Конец шпинделя	Морзе 2 / М10
Перемещение пиноли, мм	42
Вертикальное перемещение головки, мм	380
Продольное перемещение стола, мм	280
Поперечное перемещение стола, мм	175
Габаритные размеры, мм	670 х 550 х 860
Ёлектродвигатель, кВт/В	0,6 / 220
Масса BF20 Vario станка, кг	105

За дополнительную плату:

Цанговый патрон Морзе 2/М10 ER25. Цена 5841 руб. с НДС	Набор цанг ER25 1-16мм 15шт. Цена 13688 руб. с НДС
Прецизионные станочные тиски FMSN100 с губками. Цена 15340 руб. с НДС	Прецизионный быстросменный сверлильный патрон Quantum 0-16 мм. Цена 2242 руб. с НДС	Подставка под станок. Цена 10500 руб. с НДС
