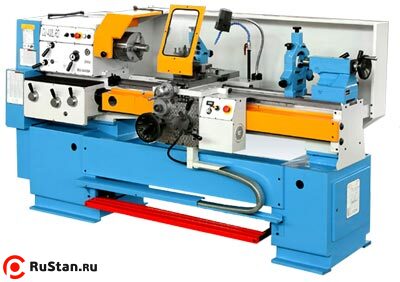

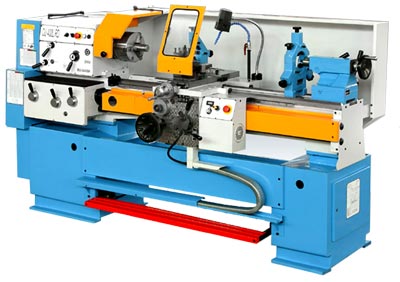

Токарный станок с беcступенчатым приводом CU400LRDV
(РМЦ 1500, ∅400/260, 4.50 кВт)
Токарный станок с беcступенчатым приводом CU400LRDV предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU400LRDV укомплектован трехкулачковым патроном Bisonпроизводства Польши и вращающимся центром.
Вся электрика станка CU400LRDV изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка CU400LRDV - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
Все основные части станка CU400LRDV изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
За дополнительную плату станок CU400LRDV комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Станки с индексом RD оснащаются бесступенчатым приводом главного движения шпинделя.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами.
Гарантия 1 год.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CU400LRDV
| Характеристика | Ед. изм. | CU360RD | CU400LRD | CU400LRDV | |
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 190 | 205 | |
| Диаметр обработки над станиной | мм | 370 | 400 | ||
| Диаметр обработки над суппортом | мм | 230 | 260 | ||
| Диаметр обработки над выемкой в станине | мм | 475 | 505 | ||
| Ширина направляющих | мм | 270 | |||
| Расстояние между центрами | мм | 1200, 1500 | |||
| Шпиндель | Передний конец | No | 6 | ||
| Диаметр отверстия шпинделя | мм | 59 | |||
| Конусное отверстие шпинделя | Морзе | No. 6 | |||
| Передняя бабка | Количество скоростей шпинделя | бесступенчатое регулирование в 3-ех диапазонах | |||
| Диапазон оборотов | об/мин | 50-215, 200-860, 490-2000 | 32,5-155, 135-625, 625-3015, | ||
| Мощность главного двигателя | кВт | 4 | 4,5-5,5 | ||
| Подачи | Количество подач | 56 | |||
| Диапазон продольных подач | мм/об | 0,031-4,8 | 0,0155-2,4 | ||
| Диапазон поперечных подач | мм/об | 0.015-2.4 | 0,015-2,4 | 0,0006-0,095 | |
| Резьба | Количество резьб | 56 | |||
| Шаг миллиметровой резьбы | мм | 0.5-60 | |||
| Шаг дюймовой резьбы | вит/1 | 60-1/2 | |||
| Шаг модульной резьбы | мм | 0.125-15 | 0,062-7,5 | ||
| Шаг диаметральной резьбы | DP | 240-2 | 480-4 | ||
| Перемещения | Ход поперечных салазок | мм | 220 | ||
| Ход верхних салазок | мм | 105 | |||
| Пиноль | Диаметр пиноли | мм | 50 | ||
| Конус пиноли | Морзе | No.4 | No.4 | ||
| Ход пиноли | мм | 100 | |||
| Вес CU400LRDV | Для РМЦ 1200 мм | кг | 1550 | 1570 | |
Оборудование и комплектующие для токарно-винторезного станка CU400LRDV приобретаемые за дополнительную плату:
- Планшайба 4-х кулачковая
- Планшайба без кулачков
- Подвижный люнет
- Неподвижный люнет малый
- Роликовая пиноль
- Комплект роликов для пиноли (доп)
- Конусная линейка
- Однопозиционный ограничитель длины
- Часы резьбовые (лимб нарезки резьбы)
- Центр-шайба
- Комплект поводков
- Сверлильный патрон с оправкой
- Электро-динамический тормоз
- Ножной тормоз
- Быстросъемный резцедержатель вместо стандартного 4-х позиционного
- Зубчато-ременная передача
- Упорный центр задней бабки
- Переходная втулка для задней бабки
- Комплект ключей
- Каталог запчастей
- Упаковка станка в деревянный ящик
Пока отзывов по CU400LRDV нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка CU400LRDV, гарантийные обязательства:
- Продажа станков CU400LRDV осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
