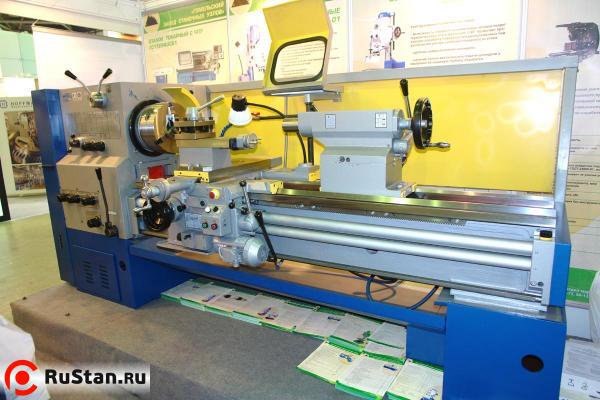

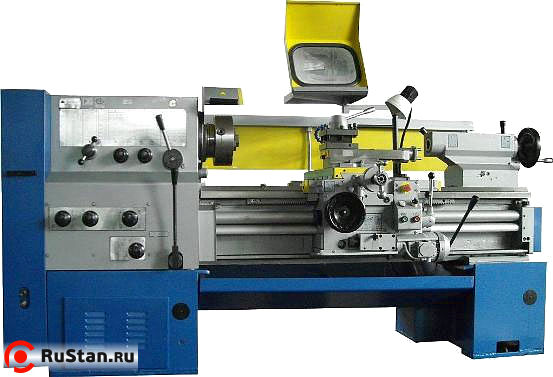

Токарно винторезный станок ГС526У повышенного класса точности

Токарно винторезный станок ГС526У повышенного класса точности предназначены для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.

Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.

ОСОБЕННОСТИ ГС526У:

По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:
- «С» - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка (ГС526УС);
- «В» - станок с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм) (ГС526УВ);
- «Г» - станок с выемкой в станине (ГС526УГ);
- «Д» - станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (89 мм) (ГС526УД);
- «Л» - станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
- «М» - станок с механизированным приводом верхней части суппорта (ГС526УМ);
- «Ц» - станок с устройством цифровой индексации и преобразователями линейных перемещений (ГС526УЦ);
- «РЦ» - станок с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
- «Е» - станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Комбинированием индексов в обозначении модели станка можно получить станок требуемого оснащения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО моделей ГС526У

Характеристика	ГС526У
Наибольший диаметр обрабатываемой заготовки, мм
над станиной	500
над суппортом	275
Наибольшая длина обрабатываемой заготовки, мм	1000, 1500, 2000
Центр в шпинделе с конусом по ГОСТ 13214-79	Морзе 6
Конец шпинделя по ГОСТ 12593-72	6K
Диаметр цилиндрического отверстия в шпинделе, мм	57
Наибольшая высота резца устанавливаемого на станке, мм	25
Количество скоростей шпинделя
прямого вращения	22
обратного вращения	22
Пределы частоты вращения шпинделя, мин-1	16..2000
Пределы рабочих подач суппорта, мм/об:
продольных	0,05..2,8
поперечных	0,025..1,4
Пределы шагов нарезаемых резьб:
метрических, мм	0,5..112
дюймовых, число ниток на 1"	56..0,5
модульных, модуль	0,5..112
питчевых, питч	56..0,5
Наибольший крутящий момент на шпинделе, кНм	1
Мощность привода главного движения, кВт	11 (7,5)
Габаритные размеры станка, мм
длина:	2800
ширина	1265
высота	1485
Масса ГС526У станка c РМЦ 1000, кг, не более	3100
Габаритные размер упаковки c РМЦ 1000, мм
длины	3000
ширина	1465
высота	1950
Класс точности по ГОСТ 8-82	П
