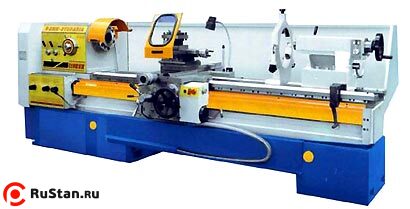

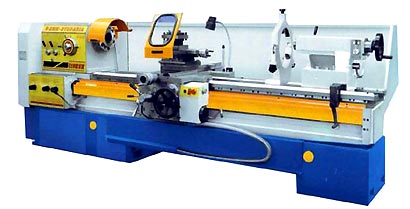

Токарный станок C10MS
(РМЦ 3000, ∅630/385, 15.00 кВт)
Токарный станок C10MS предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок C10MS укомплектован трехкулачковым патроном Bisonпроизводства Польши и вращающимся центром.
Электрика станка C10MS изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
Все части станка C10MS изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
За дополнительную плату станок C10MS комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики токарного станка C10MS
| Характеристика | Ед. изм. | C10MS | C10MSM0 | C10MSH | |
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 320 | 370 | 420 |
| Диаметр обработки над станиной | мм | 630 | 730 | 830 | |
| Диаметр обработки над суппортом | мм | 385 | 485 | 585 | |
| Диаметр обработки над выемкой в станине | мм | 820 | 920 | 1020 | |
| Ширина направляющих | мм | 520 | |||
| Расстояние между центрами | мм | 1000, 1500, 2000,3000, 4000 | |||
| Шпиндель | Передний конец | No | 11 | ||
| Диаметр отверстия шпинделя | мм | 103 | |||
| Конусное отверстие шпинделя | Metric | 120 | |||
| Передняя бабка | Количество скоростей шпинделя | 18 | |||
| Диапазон оборотов | об/мин | 8-1250 | |||
| Мощность главного привода | кВт | 11(13,15) | |||
| Подачи | Количество подач | 76 | |||
| Диапазон продольных подач | мм/об | 0,02-8,43 | |||
| Диапазон поперечных подач | мм/об | 0,01-4,23 | |||
| Резьба | Количество резьб | 64 | |||
| Шаг миллиметровой резьбы | мм | 0,5-180 | |||
| Шаг дюймовой резьбы | вит/1 | 60-5/32 | |||
| Шаг модульной резьбы | мм | 0,125-45 | |||
| Шаг диаметральной резьбы | DP | 240-43/64 | |||
| Перемещения | Ход поперечных салазок | мм | 420 | ||
| Ход верхних салазок | мм | 145 | |||
| Пиноль | Диаметр пиноли | мм | 105 | ||
| Конус пиноли | Морзе | No.6 | |||
| Ход пиноли | мм | 200 | |||
| Вес C10MS | Для РМЦ 2000 мм | кг | 4540 | 4660 | 4780 |
Стандартная комплектация:
- Главный двигатель 15 kW
- Электрооборудование "Schneider" с панелью управления
- Система охлаждения с помпой
- Рабочее освещение
- Гитара с зубчатым ремнем
- Устройство ускоренного перемещения в 4-х направлений
- Задний щит по всей длине станка
- Защита патрона
- Защита резцедержателя
- Упорный центр шпинделя
- Переходная втулка шпинделя
- Упорный центр задней бабки
- Переходная втулка задней бабки
- 4-х позиционный резцедержатель с ключом
- 3-х кулачковый патрон Ф315 мм BISON или TOS
- Вращающийся центр задней бабки
- Люнет подвижный
- Люнет неподвижный
- Руководство по эксплуатации на русском языке.
Дополнительные принадлежности:
- 4-х кулачковый не самоцентрирующийся патрон
- Планшайба
- Люнет неподвижный Ф160…Ф300 мм
- Люнет неподвижный Ф250…Ф400 мм
- Люнет неподвижный Ф350…Ф500 мм
- Роликовые пиноли для неподвижного люнета
- Конусная линейка
- 5-ти позиционный продольный ограничитель
- Резьбоуказатель
- Поводковый патрон с набором поводков
- Сверлильный патрон с коническим хвостовиком
- CAM-LOCK исполнение шпинделя.
Комплектация станка C1030 и оборудование поставляемое за дополнительную плату СКАЧАТЬ
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по C10MS нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка C10MS, гарантийные обязательства:
- Продажа станков C10MS осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
