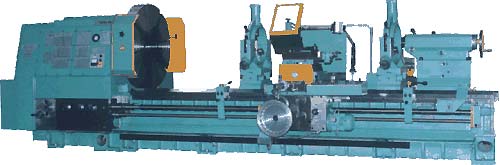

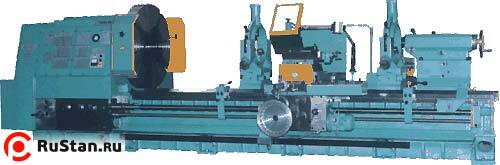

Токарно винторезный станок СА650
(РМЦ 4000, ∅1080/700, 22.00 кВт)
Токарно винторезный станок СА650
предназначен для выполнения разнообразных токарных работ, в том числе нарезания метрической, дюймовой, модульной и питчевой резьб.
Станок имеет полый шпиндель с отверстием диаметром 205 мм, расширенные диапазоны оборотов шпинделя.
Станки могут оснащаться устройством цифровой индикации.
Класс точности — П (повышенной), по заказу В (высокой) по ГОСТ 8-82
Отличительные особенность
- Выбор чисел оборотов шпинделя с оперативного пульта путем автоматического переключения 3-х диапазонов и плавного регулирования внутри каждого диапазона.
- Возможность перехода с черновой подачи на чистовую с оперативного пульта на ходу станка.
- Выбор всех рядов чисел подач и шагов резьб без перестройки гитары передач.
По заказу возможно исполнение с автоматизированными циклами нарезания всех видов резьб и обработки цилиндрических поверхностей.
Станок может быть оснащен второй инструментальной позицией, что позволяет повысить производительность при поочередном функционировании инструментальных позиций. Система качества, действующая на заводе, позволяет устанавливать для универсальных станков гарантийный срок 3 года.
В комплект поставки станка входят:
- Патрон 4-кулачковый с независимым перемещением кулачков СА650РС30.91.100 Ф 1000 мм
- Задняя бабка с вращающимся шпинделем СА650РС30.31.000. Диаметр пиноли 120 мм, ход пиноли 240 мм, конус Морзе 5
По дополнительному заказу поставляются:
- Люнет подвижный СА1150.65.000-01 (кроме СА650РС10) O20...150 мм
- Люнет неподвижный СА650РС30.66.000 (кроме СА650РС10) O20...350 мм
- Люнет-поддержка СА650С30.64.000 – O70...330 мм
- Задняя бабка CA 650PC30.33.000 Диаметр пиноли 165 мм, ход пиноли 300 мм, конус Морзе 6 (РМЦ сокращается на 250 мм)
- Конусная линейка СА983С200Д44.000. Наибольшая длина точения конуса 600 мм
- Резцедержка точного позиционирования «Хирт» Наибольшее сечение державки резца 32х32 мм
- Патроны 3-х и 4-х кулачковые фирмы «BISON» Ф 630 мм, Ф 800 мм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА СА650РС
| Характеристика | СА650РС | |
|---|---|---|
| Диаметр отверстия в шпинделе, мм | 205 | |
| Наибольший диаметр обрабатываемого изделия, мм | ||
| – над станиной | 1080 (1400*) | |
| – над суппортом | 700 | |
| – над ГАП станины* | 1400 | |
| Размер от фланца шпинделя до правого края ГАП, мм | 455 | |
| Наибольшая длина обрабатываемого в центрах изделия, мм | 1000, 2000, 3000, 4000 | |
| Наибольший крутящий момент на шпинделе, кг·м | 1000 | |
| Максимальное тяговое усилие суппорта, кгс | 2000 | |
| Максимальный вес устанавливаемого изделия, кг | ||
| – в патроне | 1000 | |
| – в центрах и в люнетах в соответствии с РМЦ | 5000, 6000, 7000, 8000* | |
| Пределы частот вращения шпинделя, об/мин | 2,5...1000 | |
| Пределы рабочих подач суппорта, мм/об | ||
| – продольных, мм/об | 0,025...11 | |
| – поперечных, мм/об | 0,008...3,5 | |
| Пределы шагов нарезаемых резьб | ||
| – метрических, мм | 0,25...112 | |
| – модульных, модуль | 0,125...56 | |
| – дюймовых, число ниток/дюйм | 112...0,25 | |
| – питчевых, питч | 224...0,5 | |
| Мощность электродвигателя главного привода, кВт | 22 (30*) | |
| Масса СА650 , кг | 11500, 12500, 13500, 14500 | |
| Габариты, мм | 3930х2300х1810 | 4930х2300х1810 5930х2300х1810 | 6930х2300х1810 |
|
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по СА650 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка СА650, гарантийные обязательства:
- Продажа станков СА650 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
