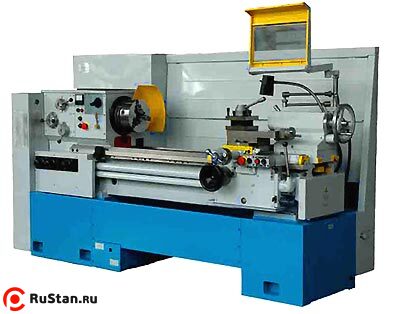

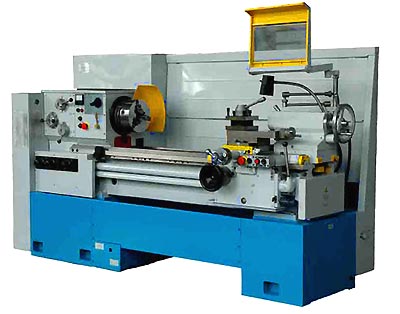

Токарно винторезный станок Б16Д25
(РМЦ 1000, ∅500/290, 11.00 кВт)
Токарно винторезный станок Б16Д25 нормальной и повышенной точности предназначен для выполнения разнообразных токарно-винторезных работ по черным материалам, включая точение конусов и нарезание метрической, модульной, дюймовой и питчевой резьб.
Жесткая конструкция станков, высокий предел чисел оборотов в минуту (2000 об./мин.) дают возможность использовать их как скоростные станки с применением резцов из быстрорежущей стали и твердых сплавов.
Станки имеют устройство для ускоренного перемещения каретки и поперечных салазок суппорта, благодаря чему время на обработку детали сокращается в 1,5 раза.
Стандартная комплектация станка Б16Д25 включает:
- четырехпозиционный держатель,
- комплект сменных колес,
- центры упорные.
Дополнительная комплектация станка Б16Д25:
- люнет подвижный (20-110 мм),
- люнет неподвижный (30-160 мм),
- конусная линейка,
- комплект запасных сменных зубчатых колес,
- патрон четырехкулачковый, трехкулачковый, УЦИ,
- оснастка для обработки сфер, центр вращающийся.
Возможны конструктивные исполнения узлов станка Б16Д25:
- вариант исполнения суппорта с приводом на верхние салазки,
- коробка подач исполнения, позволяющего производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары,
- фартук с приводом ускоренного перемещения каретки и суппорта.
Станок снят с производства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА Б16Д25, Б16Д25-01, Б16Д25-02
| Характеристика | Б16Д25 | Б16Д25-01 | Б16Д25-02 |
|---|---|---|---|
| Класс точности станка по ГОСТ 8-82 | Н П | Н П | Н П |
| Наибольший диаметр обрабатываемого изделия: | |||
| - над станиной, мм | 500 | 500 | 500 |
| - над суппортом, мм | 290 | 290 | 290 |
| Наибольшая длина обрабатываемого изделия, мм | 1000 | 1500 | 2000 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 63 | 63 | 63 |
| Высота резца, мм | 25 | 25 | 25 |
| Количество скоростей шпинделя | 27 | 27 | 27 |
| Количество скоростей, переключаемых без остановки шпинделя | 9 | 9 | 9 |
| Скорость быстрых перемещений суппорта, мм/мин.: | |||
| - продольных | 4000 | 4000 | 4000 |
| - поперечных | 2000 | 2000 | 2000 |
| Шаги нарезаемых резьб: | |||
| - метрических, мм | 0,2 - 224 | 0,2 - 224 | 0,2 - 224 |
| - модульных, модуль | 0,5 - 112 | 0,5 - 112 | 0,5 - 112 |
| - дюймовых, число ниток на 1// | 112 - 0,125 | 112 - 0,125 | 112 - 0,125 |
| Габаритные размеры станка: | |||
| - длина, мм | 2880 | 3300 | 3880 |
| - ширина, мм | 1320 | 1320 | 1320 |
| - высота, мм | 1605 | 1605 | 1605 |
| Характеристики электрооборудования | |||
| Род тока питания сети | Переменный трехфазный | ||
| Напряжение, В | 380 | 380 | 380 |
| Частота тока, Гц | 50 | 50 | 50 |
| Количество электродвигателей (с электронасосом) | 3 | 3 | 3 |
| Электродвигатель главного движения | |||
| - мощность, кВт | 11 | 11 | 11 |
| - номинальная частота вращения, мин-1 | 1500 | 1500 | 1500 |
| Электродвигатель быстрых перемещений | |||
| - мощность, кВт | 0,75 | 0,75 | 0,75 |
| - номинальная частота вращения, мин-1 | 1500 | 1500 | 1500 |
| Электродвигатель насоса охлаждения | |||
| - мощность, кВт | 0,125 | 0,125 | 0,125 |
| - частота вращения, мин-1 | 2800 | 2800 | 2800 |
| - подача насоса, л/мин. | 22 | 22 | 22 |
| Суммарная мощность всех электродвигателей, кВт | 11,875 | 11,875 | 11,875 |
Автоматическая коробка передач АКП Б16Д25 080.Автоматическая коробка передач применяется в главном приводе металлорежущих станков и предназначена для главного переключения частот вращения шпинделя в процессе резания в широком диапазоне с постоянной мощностью.Привод АКП осуществляется от нерегулируемого или регулируемого электродвигателя.
| Характеристика | АКП Б16Д25 080 |
|---|---|
| Номинальный нагрузочный момент на входном валу, Нм, не менее | 100 |
| Предел частоты вращения выходного вала, мин-1 | 125 - 2000 |
| Номинальная частота вращения, мин-1 | 1000 |
| Количество прямых передач | 9 |
| Коэффициент ряда частот вращения выходного вала | 1,41 |
| Время разгона выходного вала на высшую ступень частоты вращения, сек., не более | 2,5 |
| Время торможения с высшей частоты вращения до остановки, сек., не более | 2,0 |
| Напряжение цепей управления электромагнитными муфтами, В (ток постоянный) | 243,0 |
| Отклонение фактической частоты вращения от номинальной, % | 4,0 |
