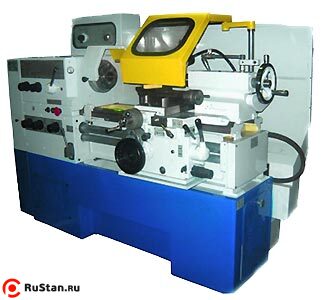

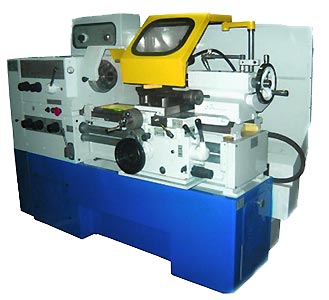

Токарно винторезный станок SAMAT 400MV

Токарно винторезный станок SAMAT 400MV повышенной точности предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Станки выпускаются с бесступенчатым приводом главного движения.

Преимущества станка SAMAT 400

• повышенный (П) класс точности обработки по ГОСТ 8-82 для SAMAT400;
• высокий (А) класс точности обработки по ГОСТ 8-82 для SAMAT 4-00S/S;
• возможность выполнения всевозможных видов токарных работ, включая нарезание метрических, дюймовых, модульных и питчевых резьб.
• длительный период сохранения точности и работоспособности.

  Привод главного движения на базе частотных преобразователей, обеспечивающих бесступенчатое регулирование частоты вращения шпинделя (при этом в обозначение станка добавляется буква V).


• Возможна комплектация механической 8-ми скоростной коробкой скоростей.
• Широкий диапазон продольных и поперечных подач.
• Быстрое перемещение суппорта на холостом ходе.
• Станок модели SAMAT 400S/S имеет возможность выполнения особо точных технологических операций с применением как традиционного, так и режущего инструмента из композита.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО СТАНКА SAMAT 400

Характеристика		SAMAT 400	SAMAT 400 S/S
Класс точности по ГОСТ 8-82		П	А
Наибольший диаметр обработки над станиной	мм	400	400
Наибольший диаметр обработки над суппортом	мм	200	200
Наибольший диаметр в ГАП* (за доп. плату)	мм	550	-
Длина ГАП*	мм	160	-
Диаметр отверстия в шпинделе	мм	45	45
Длина обрабатываемого изделия	мм	750-1500	750
Размер конусного отверстия в шпинделе	Морзе	6	6
Размер конусного отверстия в пиноли задней бабки	Морзе	5	5
Количество скоростей шпинделя		бесступенчато	бесступенчато
Диапазон чисел оборотов шпинделя	об/мин	12 - 2200	12 - 2200
Пределы подач:
- продольных	мм/об	0,05-2,8	0,01-2,8
- поперечных	мм/об	0,025-1,4	0,005-1,4
Нарезание резьбы:
- метрическая	шаг в мм	0,25-56	0,25-14
- дюймовая	ниток на дюйм	112-0,5	112-2
- модульная	шаг в модулях	0,25-56	0,25-14
- питчевая	шаг в питчах	112-0,5	112-2
Точность геометрической формы поверхности образца, мм
Постоянство диаметра в поперечном сечении на длине 200		0,005	0,001
Постоянство диаметра в продольном сечении		0,012	0,003
Шероховатость поверхности после чистовой обработки	Ra	1,25	0,63
Прямолинейность торцевой поверхности	мм	0,1	0,0025
Мощность электродвигателя главного привода	кВт	5,5/7,5*	5,5
Габариты станка, мм:
Длина		2270-3000	2700
Ширина		1110-1050	1220
Высота		1505-1450	1570
* по заказу

Комплектация по умолчанию

• 4-х позиционная резцедержка с ручным приводом;
• Патрон токарный 3-х кулачковый диаметр 200 мм.;
• Жёсткий упор продольного хода;
• Центр вращающийся Морзе 5;
• Центры упорные Морзе 4 и 5;
• Комплект сменных шестерен;
• Комплект инструмента для обслуживания станка.

Дополнительная комплектация по желанию заказчика (за отдельную плату)

• Подвижный и неподвижный люнеты;
• Конусная линейка;
• Барабан упор;
• Задний суппорт;
• Устройство цифровой индикации перемещений суппорта;
• 4-х кулачковый патрон.
