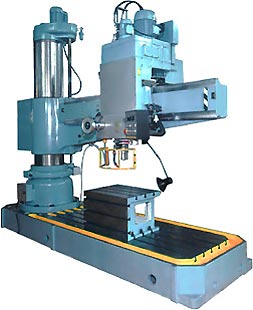

Cтанок радиально сверлильный 2А587

Cтанок радиально сверлильный 2А587  может использоваться для металлообработки сверлением, рассверливанием, зенкерованием и нарезкой резьбы.

Компоновка металлообрабатывающих станков 2А576 традиционная для сверлильных станков и включает в себя:

• Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, закрепленную на фундаменте, на которой установлен цоколь либо внутренняя колонна (ОС2146А; ОС2567; 2А587 и 2А587);
• Наружную колонну, поворачивающуюся на подшипниках вокруг внутренней колонны (ОС2146A; ОС2567; 2А587 и 2А576);
• Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной;
• Сверлильную головку с возможностью горизонтального перемещения по направляющим рукава;
• Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки;

Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие.
Все части радиально-сверлильного станка 2А576 перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов.
Все органы управления сосредоточены на панели управления сверлильной головки.

Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.

Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель сверлильного станка уравновешен в любой точке его перемещения.

Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления.

Стандартное напряжение электрической сети — 380В, 50Гц.
За дополнительную плату возможна установка на металлообрабатывающий станок электроаппаратуры для других значений напряжения сети.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАЛЬНО-СВЕРЛИЛЬНОГО СТАНКА 2А587

Характеристика	2А587
Диаметр сверления в стали, мм	100
Диаметр сверления в чугуне, мм	125
Крутящий момент шпинделя, нм	2800
Осевое усилие на шпинделе, н	50000
Мощность главного двигателя, кВт	11
Осевое перемещение шпинделя, мм	630
Перемещение головки по рукаву, мм	2635
Перемещение рукава по колонне, мм	1500
Вращение рукава вокруг колонны, грд	360
Частота вращения шпинделя, об/мин	8—1600
К-во частот вращения шпинделя	24
Подачи шпинделя на оборот, мм/об	—
Подачи шпинделя в минуту, мм/мин	2—1600
К-во подач шпинделя	Бесступ.
Конус шпинделя	ISO50
Длина, мм	4880
Ширина, мм	1630
Высота, мм	4912
Вес 2А587 , кг	17150

Размеры сверлильного станка 2А587:

		2А587
	A	630
	B	370—2500
	C	515—1350
	D	415
	E	700
	F	4912
	G	3935
