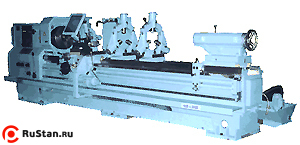

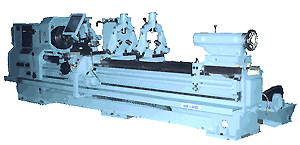

Токарно винторезный станок СА630
(РМЦ 4000, ∅640/400, 18.50 кВт)
Токарно винторезный станок СА630
предназначен для выполнения токарных операций, а также для нарезания метричесокй, дюймовой, модульной и питчевой резьб.
Станки могут остащаться устройством цифровой индикации.
Отличительные особенности:
Система качества, действующая на заводе, позволяет устанавливать для универсальных станков гарантийный срок 3 года. Класс точности — П (повышенной), по заказу В (высокой) по ГОСТ 8-82.
В комплект поставки входят:
По дополнительному заказу поставляются:
Станки могут остащаться устройством цифровой индикации.
Отличительные особенности:
- Повышенная производительность за счет максимальной частоты вращения шпинделя – 1600 об/мин.
- Повышенный уровень автоматизации при выборе скоростей резания.
- Конструкция станины станка позволяет устанавливать фланцевые детали диаметром до 800 мм, не снижая ее жесткости в отличие от станков с ГАП.
Система качества, действующая на заводе, позволяет устанавливать для универсальных станков гарантийный срок 3 года. Класс точности — П (повышенной), по заказу В (высокой) по ГОСТ 8-82.
В комплект поставки входят:
- Центр передний СА630С300.91.100 – 1 шт.
- Центр А-1-5-НП – 1 шт.
- Центры упорный 7032-0035 М5ПТ – 1 шт.
- Патрон 3-х кулачковый самоцентрирующий Ø400мм фирмы "BISON" (Польша) – 1 шт.
- Резцедержатель 4-х позиционный. Наибольшее сечение державки резца, мм: 32x25
- Задняя бабка: диаметр пиноли 120 мм, ход пиноли 240 мм; конус Морзе 6
По дополнительному заказу поставляются:
- Люнет подвижный СА630С30.67.000 – O20...150 мм
- Люнет отдельностоящий СА564С100.91.100 – O12...160 мм
- Люнет неподвижный СА630С300.66.000 – O150...300 мм
- Задняя бабка с вращающимся шпинделем: диаметр пиноли 120 мм, ход пиноли 240 мм; конус Морзе 5
- Задняя бабка диаметр пиноли 80 мм, ход пиноли 180 мм, конус Морзе 5
- Конусная линейка 562С100Л.44.000 (наибольшая длина точения конуса – 410 мм, наибольший угол при вершине конуса 20°)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА630
| Характеристика | СА630 | |
|---|---|---|
| Диаметр отверстия в шпинделе, мм | ||
| – с конусом* | 140 | |
| – без конуса | 145 | |
| Условный размер конца шпинделя ГОСТ 12593 (DIN55027) | 11 | |
| Наибольший диаметр обрабатываемого изделия, мм | ||
| – над станиной | 640 (650*) | |
| – над суппортом | 400 | |
| – на длине 1000 мм | 800 | |
| над ГАП станины* | 1000 | |
| Размер от фланца шпинделя до правого края ГАП, мм | 400 | |
| Наибольшая длина обрабатываемого в центрах изделия**, мм | 1000, 2000, 3000, 4000 | |
| Наибольший крутящий момент на шпинделе, кг·м | 225 | |
| Максимальное тяговое усилие суппорта, кгс | 1000 | |
| Максимальный вес устанавливаемого изделия, кг | ||
| – в патроне | 400 | |
| – в центрах (в соответствии с РМЦ) | 1000, 2000, 2300, 2500 | |
| Пределы частот вращения шпинделя, об/мин | 8...1600 | |
| Пределы рабочих подач суппорта, мм/об | ||
| – продольных | 0,05...5,6 | |
| – поперечных | 0,025...2,8 | |
| Пределы шагов нарезаемых резьб | ||
| – метрических, мм | 0,5...224 | |
| – модульных, модуль | 0,5...56 | |
| – дюймовых, число ниток/дюйм | 56...0,125 | |
| – питчевых, питч | 56...0,5 | |
| Мощность электродвигателя главного привода, кВт | 18,5 | |
| Масса СА630 , кг | 4300, 4500, 4800, 5100 | |
| Габариты, мм | ||
| – длина | 3200, 4200, 5200, 6200 | |
| – ширина | 1600 | |
| – высота | 1600 | |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по СА630 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка СА630, гарантийные обязательства:
- Продажа станков СА630 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
