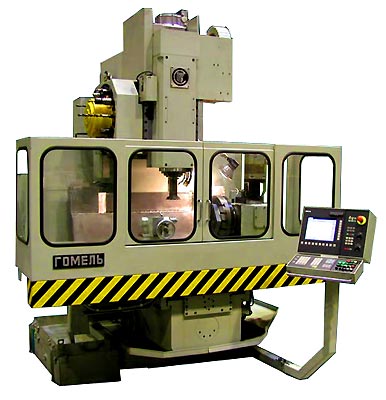

Фрезерный обрабатывающий центр с ЧПУ FSS400CNC

Фрезерный обрабатывающий центр с ЧПУ FSS400CNC предназначен для многооперационной обработки деталей сложной конфигурации из стали, чугуна, цветных и легких металлов, а также других материалов.

Наряду с фрезерными операциями на станках можно производить точное сверление, растачивание, зенкерование и развертывание отверстий. Большая мощность привода главного движения, широкий диапазон подач и частот вращения шпинделя, высокая жесткость конструкции станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

Станок оснащен трехкоординатными устройствами ЧПУ и следяще-регулируемыми электроприводами подач, что позволяет производить обработку сложных криволинейных поверхностей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FSS400CNC

Характеристика	FSS400CNC
Класс точности станка	Н по ГОСТ 8-82
Предельные размеры устанавливаемой заготовки, мм	1000х400х500
Предельные размеры обрабатываемой поверхности, мм	850х350х380
Наибольшая масса устанавливаемой заготовки, кг	600
Размеры поверхности стола, мм	1600 х 400
Наибольший диаметр инструмента, мм: при полной загрузке магазина при свободных соседних гнёздах	125 160
Максимальный вылет инструмента от торца шпинделя, мм	200
Наибольшая масса оправки с инструментом, кг	10
Конус для крепления инструмента в шпинделе	ISO50
Количество гнёзд под инструмент в магазине, шт.	12
Наибольшее перемещение рабочих органов станка, мм: продольное перемещение стола по оси Х вертикальное перемещение стола по оси Y вертикальное перемещение ползуна по оси Z вертикальное перемещение консоли по оси Z1	1000 500 300 400
Расстояние от плоскости стола до торца шпинделя, мм: наименьшее наибольшее	100 800
Дискретность задания перемещений по осям X, Y, Z, мм	0,001
Количество одновременно управляемых координат при линейной интерполяции	3
Пределы частот вращения шпинделя, об/мин	21 … 4500
Пределы рабочих подач по осям X, Y, Z, мм/мин	3 … 10000
Пределы скоростей быстрых перемещений: по осям X и Y, мм/мин по оси Z, мм/мин по оси Z1, (установочное), мм/мин	15000 15000 1000
Мощность привода главного движения, кВт	12
Наибольшее усилие подачи, Н: стола (оси X и Y) ползуна (ось Z)	5000 3000
Наибольший крутящий момент на шпинделе, Нм	510
Габаритные размеры станка, мм	3285х3540х3126
Масса FSS400CNC станка, кг	6600
УЧПУ	Sinumerik 802D
