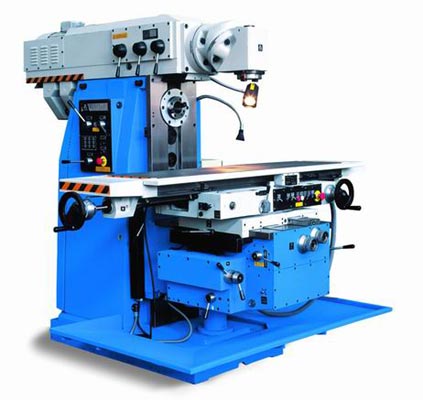

Широкоуниверсальный фрезерный станок ARSENAL FUV 251M c UFG 285

Широкоуниверсальный фрезерный станок ARSENAL FUV 251M комплектуется универсальной фрезерной головкой тип UFG 285 и предназначен для выполнения разных фрезерных операций выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червЯчных и других фрез.

На станке FUV 251M можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.

Моторизованный хобот позволяет быстро переналаживать станок при работе с вертикальным и горизонтальным шпинделями и выборе рабочей зоны вертикального шпинделя. Возможна одновременная обработка двумя шпинделями.

Станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности станка FUV 251M могут быть расширены с использованием, универсального делительного аппарата, круглого делительного стола, долбежной головки и других приборов и приспособлений.

Модернизация: FUV 251MP - пульт управления с джойстиком для управления перемещений по осям, бесступенчатое изменение подачи и/или оборотов шпинделя посредством приводов с частотным регулированием, возможна установка цифровой индикации.

Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

Сравнительная техническая характеристика фрезерного станка FUV 251M

Характеристики		Значение
Рабочая поверхность стола	мм	250 ´ 1120
Поворот стола влево и вправо	градус	≤ 45°
Продольный ход стола:
при ручной подаче	мм	820
при механической подаче	мм	800
Поперечный ход стола:
при ручной подаче	мм	280
при механической подаче	мм	260
Вертикальный ход стола:
при ручной подаче	мм	410
при механической подаче	мм	390
Т–образные пазы (количество´ширина´расстояние между пазами)	мм	5´14´50
Диапазон подач:		бесступенчато
продольные и поперечные	мм/мин	12,5-630
вертикальные	мм/мин	5-262
быстрый ход:
продольный и поперечный	мм/мин	2500
вертикальный	мм/мин	1040
Передний конец шпинделей горизонтального и вертикального		ISO 40
Диапазон оборотов главного привода:
горизонтальный шпиндель	об/мин	40–2000
вертикальный шпиндель	об/мин	45–2000
мощность привода горизонтального шпинделя (опция):	кВт	4 (5,5)
мощность привода вертикального шпинделя:	кВт	4
мощность привода подачи	кВт	2,2
габаритные размеры (Длина´Ширина´Высота)	мм	1700´11920´1855
Масса	кг	2575

Стандартная комплектация станка для фрезерования FUV 251M:

• централизованная система смазки
• охладительная система
• рабочее освещение, 400 V, 50 H
• комплект инструментов
• защитный экран

Оборудование и комплектующие к станкe FUV 251M, приобретаемые за дополнительную плату:

• Универсальная делительная головка для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Долбежная головка для станков типа FU с размерами рабочего стола 250/320/360/400 mm
• Круглый делительно-поворотный стол для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Защитный экран для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Фрезерная оправка короткая ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка длинная ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка короткая ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка длинная ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Комплект креплений для всех типов станков независимо от размера рабочего стола.
• Панель управления и бесступенчатое регулирование подачи по трем осям для всех типов станков независимо от размера стола: Вариант 1: X, Y - 40...1000 mm/мин; Z - 16...416 mm/мин. Вариант 2: X, Y - 16...1000 mm/мин; Z - 7...416 mm/мин.
• Панель управления подачи по трем осям для всех типов станков независимо от размеров рабочего стола.
• Автоматический цикл продольного движения для всех типов станков независимо от размеров рабочего стола.
• Увеличение диапазона скорости подачи по осям для всех типов станков независимо от размеров рабочего стола: Вариант 1: X, Y - 16...800 mm/мин; Z - 7...334 mm/мин. Вариант 2: X, Y - 20...1000 mm/мин; Z - 8...415 mm/мин.
• Увеличенный диапазон скоростей вращения: 50...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 250 mm; 40...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 320/360/400 mm
• Цифровая индикация подачи (при бесступенчатом регулировании)
• Пневматическое закрепление инструмента для станков типа FPU и FPV
• Цифровая индикация по трем осям "ОПТИМА" (Болгария) для станков с размерами рабочего стола 250/320/360/400 mm
