Горизонтально фрезерный станок 6Т83Д
(1800х400 мм, удлиненный стол)

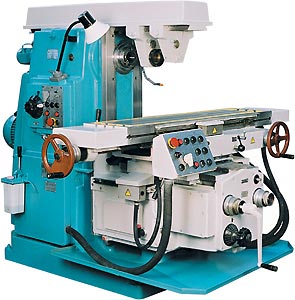

Горизонтально фрезерный станок 6Т83Д
предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцовыми, концевыми, фасонными и другими фрезами. Применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции:
Характерные особенности: базовая модель (с поворотным столом и автоматическими циклами);
Тип: универсальный
Основные преимущества станков:
Конструктивные:
Технологические :
Оборудование за отдельную плату:
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции:
Характерные особенности: базовая модель (с поворотным столом и автоматическими циклами);
Тип: универсальный
Основные преимущества станков:
Конструктивные:
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение шпинделя при остановке электромагнитной муфтой.
Технологические :
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА 6Т83Д
| Характеристика | 6Т83Д |
|---|---|
| Размеры рабочей поверхности стола, мм | 1800х400 |
| Наибольшее перемещение стола, мм | |
| - продольное | 1120 |
| - поперечное | 400 |
| - вертикальное | 360 |
| Поворот стола в обе стороны, град | 45 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-390 (280-640*) |
| Пределы частот вращения шпинделя, мин -1 | 31,5-1600 (50-2500*) |
| Диапазон подач стола, мм/мин: | |
| - продольных | 12,5-1600 |
| - продольных (бесступенчато регулируемый) | 5-3150* |
| - поперечных | 12,5-1600 |
| - поперечных (бесступенчато регулируемый) | 5-3150* |
| - вертикальных | 4,1-530 |
| - вертикальных (бесступенчато регулируемый) | + |
| Ускоренное перемещение стола, мм/мин: | |
| - продольное | 4000 |
| - поперечное | 4000 |
| - вертикальное | 1330 |
| Мощность электродвигателей приводов, КВт | |
| - основного шпинделя | 11 |
| - подач стола | 3 |
| Конус шпинделя по ГОСТ 30064-93 | ISO 50 |
| Максимальная масса обрабатываемой детали с приспособлением, кг | 1250 |
| Максимальное тяговое усилие приводов стола, Н: | |
| - продольное и поперечное | 40000 |
| - вертикальное | 25000 |
| Габаритные размеры, мм: | |
| - длина | 2750 |
| - ширина | 2450 |
| - высота | 1770 |
| Масса 6Т83Д станка с электрооборудованием, кг | 3950 |
Оборудование за отдельную плату:
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Долбежная головка ПИ 695
- Накладная фрезерная головка ПИ 73005
- Тиски станочные 7200-0220-02
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по 6Т83Д нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
