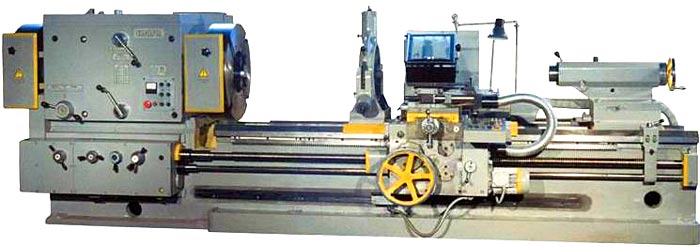

Трубонарезной станок СА983 С010
(РМЦ 1000, ∅800/410, 15.00 кВт)
Цена на 01.05.2012 г. - 4 750 000.00 руб. с НДС
Трубонарезной станок СА983 предназначен для токарной обработки труб и деталей трубных соединений (НКТ, бурильная труба), применяемых для добычи и транспортировки нефти и природного газа.
Станки могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых и конических.
Станок оснащен двумя механизированными четырех кулачковыми патронами диаметром 720 мм.
На станках автоматизирован цикл резьбонарезания.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Станки могут быть использованы для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых и конических.
Станок оснащен двумя механизированными четырех кулачковыми патронами диаметром 720 мм.
На станках автоматизирован цикл резьбонарезания.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРУБОНАРЕЗНОГО СТАНКА СА983
| Характеристика | СА983 | СА984 |
|---|---|---|
| Диаметр отверстия в шпинделе, мм | 320 | 340 |
| Наибольший диаметр обрабатываемого изделия, мм: | ||
| - над станиной | 830 | |
| - над суппортом | 410 | |
| - над ГАП станины* | 1 150 | |
| Размер от фланца шпинделя до правого края ГАП, мм | 446 | |
| Наибольшая длина обрабатываемого в центрах изделия, мм | 1 000, 2 000, 3 000 | |
| - с конусной линейкой | 600 | |
| Наибольший крутящий момент на шпинделе, Н·м | 3 000 | |
| Максимальное тяговое усилие суппорта, кгс | 2 000 | |
| Максимальная масса устанавливаемого изделия, кг: | ||
| - в патроне | 2 000 | |
| - в центрах | 5 000 | |
| Пределы частот вращения шпинделя, об./мин | 8…355 | |
| Пределы рабочих подач суппорта, мм/об.: | ||
| - продольных | 0,09…2,67 | |
| - поперечных | 0,042…1,179 | |
| Пределы шагов нарезаемых резьб: | ||
| - метрических, мм | 1…28 | |
| - дюймовых, ниток на дюйм | 28…1 | |
| Мощность электродвигателя главного привода, кВт | 15 | |
| Масса СА983 , кг | 10 300, 10 900, 11 500 | |
| Габаритные размеры, мм | ||
| - длина | 3 640, 4 640, 5 640 | |
| - ширина | 2 050 | |
| - высота | 1 675 | |
* — по заказу.
Технологическая оснастка
| Наименование оснастки | СА983, СА984 |
| Резцедержка 4-позиц. | Наиб. сечение державки резца 32х32 мм |
| Патрон 4-кулачковый с механизированным зажимом | 720 мм (2 шт.) |
| Люнет подвижный | ЛП20-175С.000* |
| Люнет неподвижный | ЛН20-350.000* |
| Люнет поддержка | 1Н983.64.000* |
* — Опция.
В базовую комплектацию входят задняя бабка, бак СОЖ.
Аналоги станка СА983 С010:
| Фото | Модель | Характеристика | Цена руб. с НДС |
 |
C10T.12 (C10MS.12) | ф800мм, РМЦ1500мм, д.отв.315мм, Болгария | 2 669 555.00 |
 |
S1-262А | d. отв. 355мм, РМЦ 1500мм, SMTCL Китай | 3 806 392.00 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по СА983 С010 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка СА983 С010, гарантийные обязательства:
- Продажа станков СА983 С010 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
