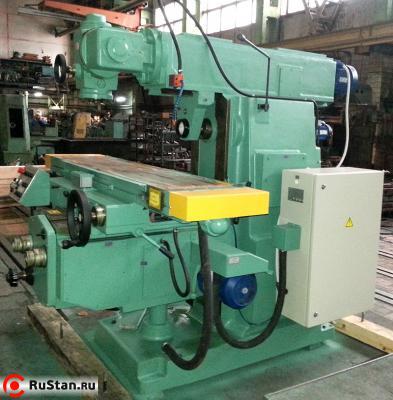

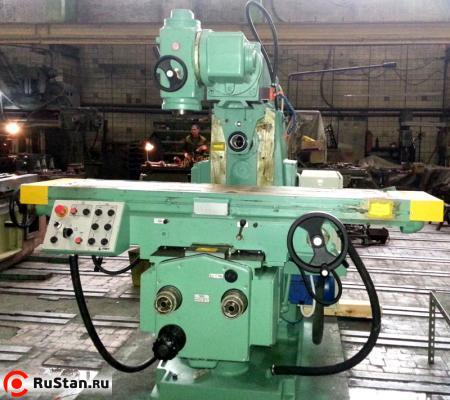

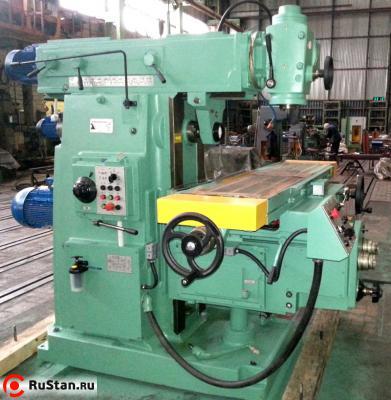

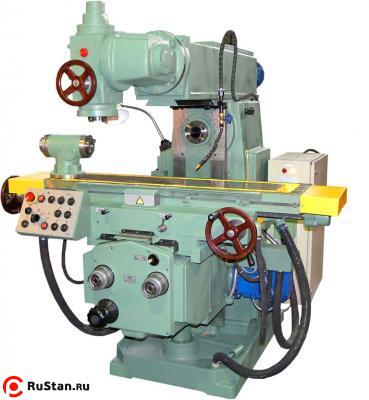

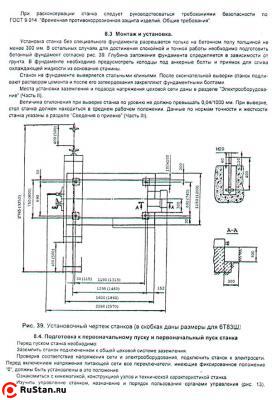

Широкоуниверсальный фрезерный станок 6Т83Ш (6Р83Ш)

Широкоуниверсальный фрезерный станок 6Т83Ш (6Р83Ш) предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Станки оснащены хоботом, на котором установлена на котором установлены накладная и поворотная шпиндельные головки (поворотная шпиндельная головка у станков 6Т82Ш-35, 6Т82Ш-36 и 6Т83Ш-35, 6Т83Ш-36) с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола практически под любым углом в любой плоскости.

Наличие отдельного горизонтального шпинделя позволяет использовать эти станки как обычные горизонтально-фрезерные.

Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

У станков моделей 6Т82Ш-27(ГФ2796), 6Т82Ш-36 (ГФ3202У) и 6Т83Ш-27(ГФ2800), 6Т83Ш-36 (ГФ3203У) стол имеет возможность поворота вокруг вертикальной оси на угол ±45°, а максимальное расстояние от оси горизонтального шпинделя до рабочей поверхности стола равно, соответственно, 500 мм и 490 мм.

Особенности конструкции:
Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
Тип: широкоуниверсальный

Основные преимущества станков: Конструктивные:

• механизированное крепление инструмента в шпинделе;
• устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
• предохранительная муфта защиты привода подач от перегрузок;
• торможение шпинделя при остановке электромагнитной муфтой.

Технологические :

• разнообразные автоматические циклы работы станка;
• широкий диапазон частот вращения шпинделя и подач стола;
• большая мощность приводов;
• повышенный класс точности;
• возможность одновременной работы двумя шпинделями;
• высокая жесткость;
• надежность и долговечность

Технологические возможности станков могут быть расширены за счет применения на них делительной и долбёжной головок, круглого поворотного стола.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА 6Т83Ш

Характеристика	6Т83Ш (6Р83Ш)
Размеры рабочей поверхности стола, мм	1600х400
Наибольшее перемещение стола, мм
- продольное	1000 (1120*)
- поперечное	400
- вертикальное	420
Поворот стола в обе стороны, град	45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм	30-450 (280-700*)
Пределы частот вращения шпинделя, мин -1	31,5-1600 (50-2500*)
Диапазон подач стола, мм/мин:
- продольных	12,5-1600
- продольных (бесступенчато регулируемый)	5-3150*
- поперечных	12,5-1600
- поперечных (бесступенчато регулируемый)	5-3150*
- вертикальных	4,1-530
- вертикальных (бесступенчато регулируемый)	+
Ускоренное перемещение стола, мм/мин:
- продольное	4000
- поперечное	4000
- вертикальное	1330
Мощность электродвигателей приводов, КВт
- основного шпинделя	11
- подач стола	3
- поворотной головки	3
Конус шпинделя по ГОСТ 30064-93
- основного	ISO 50
- поворотной головки	ISO 40
Максимальная масса обрабатываемой детали с приспособлением, кг	1250
Максимальное тяговое усилие приводов стола, Н:
- продольное и поперечное	40000
- вертикальное	25000
Габаритные размеры, мм:
- длина	2570
- ширина	2252
- высота	2040
Масса 6Т83Ш (6Р83Ш) станка с электрооборудованием, кг	4400
Дополнительная по заказу:
- цифровая индикация Ф1	+
- направляющие из фторопласта	+
Технологические возможности:
- сверление и растачивание под любым углом	+
- обработка детали с 5 сторон с одной установки (с накладной головкой)	+

примечания
станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
* по спец. заказу

Оборудование за отдельную плату:

• Стол поворотный круглый с редуктором механического привода 7204-0023-01
• Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
• Долбежная головка ПИ 695
• Накладная фрезерная головка ПИ 73005
• Тиски станочные 7200-0220-02
