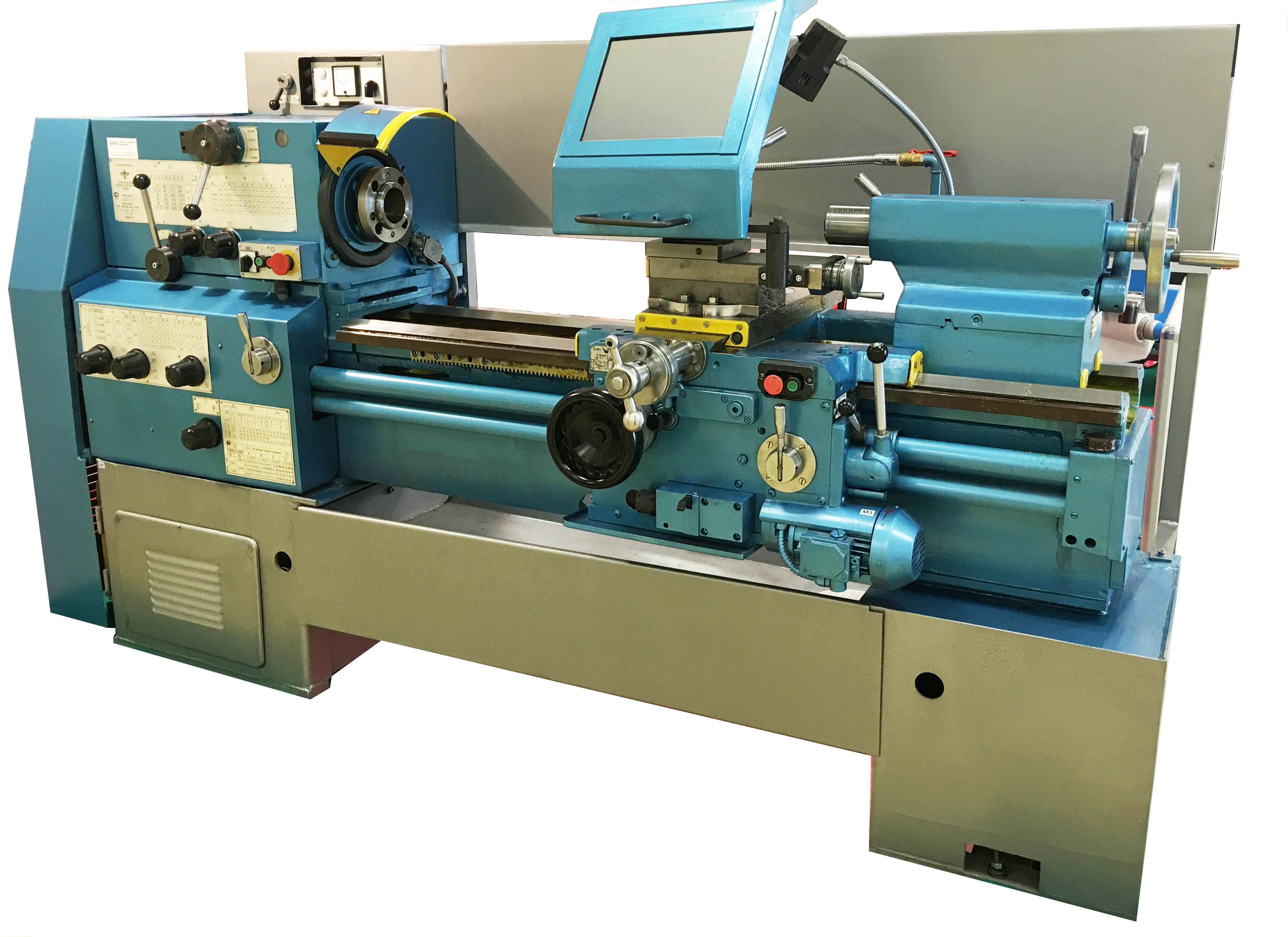

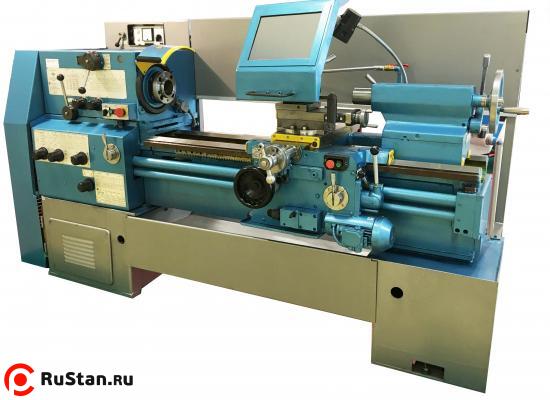

Токарно винторезный станок 1В625М с УЦИ
(РМЦ 1500, ∅500/290, 8.37 кВт)
Цена на 01.05.2012 г. - 1 248 000.00 руб. с НДС
Токарно винторезный станок 1В625М/1500 с УЦИ (аналог 1К625Д) предназначены для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.
Особенности станка 1В625М с УЦИ
- Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
- Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
- Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
- Станок 1В625М оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
- Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
- Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;
Основные отличия и преимущества станка 1В625М от станка 1В625 с УЦИ
- Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
- Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
- В станке 1В625М применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
- Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
- Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
- Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
- Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
- Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
- Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
- Увеличена жесткость шпиндельного узла 1В625М за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
- Современный дизайн станка, удобство эксплуатации и обслуживания.
Технические характеристики токарно-винторезного станка 1В625М с УЦИ
| Характеристики | 1В625М с УЦИ |
|---|---|
| Расстояние между центрами, мм. | 1500 |
| Максимальный диаметр обработки над станиной, мм. | 500 |
| Максимальный диаметр обработки над суппортом, мм. | 290 |
| Максимальный диаметр обработки в выемке станины, мм. | 690 |
| Диаметр циллиндрического отверстия в шпинделе, мм. | 70 |
| Конец шпинделя | 6 (ГОСТ 12593-93) |
| Центр в шпинделе | 7032-0054 (Метр.80) |
| Количество частот вращения (скоростей) шпинделя | 24 |
| Диапазон частот вращения шпинделя, об./мин. | 10 - 2000 |
| Диапазон продольной подачи, мм./об. | 0,032 - 28,0 |
| Диапазон поперечной подачи, мм./об. | 0,016 - 14,0 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0,5 - 280 |
| Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0,5 - 280 |
| Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 77 - 0,125 |
| Шаг нарезаемой питчевой резьбы (число ступеней), питч | 77 - 0,125 |
| Класс точности | Н |
| Мощность привода главного движения, кВт | 7,1/6 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры, мм. | 3300х1190х1450 |
| Масса, кг. | 2800 |
Опции станка 1В625М/1500:
| Наименование | Цена с НДС, руб. |
|---|---|
| Механизированная верхняя часть суппорта | 73 200 |
| Модернизированный фартук и механизированная верхняя часть суппорта | 77 100 |
| Планшайба Ф400мм | 27 700 |
| Ограничитель продольных перемещений 1-позиционный | 5 350 |
| Специальный кронштейн (конус Морзе 5) | 3 950 |
| Державка для обработки больших Ф в ГАП | 16 200 |
| Конусная линейка | 94 700 |
| Шайба запорная с градуированной шкалой | 1 750 |
| Электромехан. запор на шпиндель и 3-х кулачковый патрон | 118 000 |
| Люнет подвижный | 26 850 |
| Люнет неподвижный | 35 000 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по 1В625М/1500 с УЦИ нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка 1В625М/1500 с УЦИ, гарантийные обязательства:
- Продажа станков 1В625М/1500 с УЦИ осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
