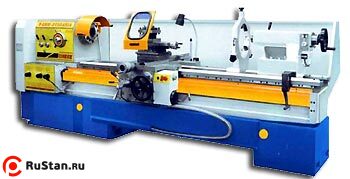

Токарный станок ZMM C10MSH
| Модель: |  |
ZMM C10MSH |
| Производитель: |  |
ZMM Sliven (Болгария) |
Болгарский токарный станок ZMM C10MSH предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок C10MSH укомплектован трехкулачковым патроном Bisonпроизводства Польши и вращающимся центром.
Электрика станка C10MSH изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
Все части станка C10MSH изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
За дополнительную плату станок комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройчтвом цифровой индикации УЦИ.
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Сравнительная техническая характеристика токарного станка ZMM C10MSH
| Характеристика | Ед. изм. | C10MS | C10MSM | C10MSH | |
|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 320 | 370 | 420 |
| Диаметр обработки над станиной | мм | 630 | 730 | 830 | |
| Диаметр обработки над суппортом | мм | 385 | 485 | 585 | |
| Диаметр обработки над выемкой в станине | мм | 820 | 920 | 1020 | |
| Ширина направляющих | мм | 520 | |||
| Расстояние между центрами | мм | 1000, 1500, 2000,3000, 4000 | |||
| Шпиндель | Передний конец | No | 11 | ||
| Диаметр отверстия шпинделя | мм | 103 | |||
| Конусное отверстие шпинделя | Metric | 120 | |||
| Передняя бабка | Количество скоростей шпинделя | 18 | |||
| Диапазон оборотов | об/мин | 8-1250 | |||
| Мощность главного привода | кВт | 11(13,15) | |||
| Подачи | Количество подач | 76 | |||
| Диапазон продольных подач | мм/об | 0,02-8,43 | |||
| Диапазон поперечных подач | мм/об | 0,01-4,23 | |||
| Резьба | Количество резьб | 64 | |||
| Шаг миллиметровой резьбы | мм | 0,5-180 | |||
| Шаг дюймовой резьбы | вит/1 | 60-5/32 | |||
| Шаг модульной резьбы | мм | 0,125-45 | |||
| Шаг диаметральной резьбы | DP | 240-43/64 | |||
| Перемещения | Ход поперечных салазок | мм | 420 | ||
| Ход верхних салазок | мм | 145 | |||
| Пиноль | Диаметр пиноли | мм | 105 | ||
| Конус пиноли | Морзе | No.6 | |||
| Ход пиноли | мм | 200 | |||
| Вес C10MSH | Для РМЦ 2000 мм | кг | 4540 | 4660 | 4780 |
Стандартная комплектация
- Главный двигатель 15 kW
- Электрооборудование "Schneider" с панелью управления
- Система охлаждения с помпой
- Рабочее освещение
- Гитара с зубчатым ремнем
- Устройство ускоренного перемещения в 4-х направлений
- Задний щит по всей длине станка
- Защита патрона
- Защита резцедержателя
- Упорный центр шпинделя
- Переходная втулка шпинделя
- Упорный центр задней бабки
- Переходная втулка задней бабки
- 4-х позиционный резцедержатель с ключом
- 3-х кулачковый патрон Ф315 мм BISON или TOS
- Вращающийся центр задней бабки
- Люнет подвижный
- Люнет неподвижный
- Руководство по эксплуатации на русском языке.
Дополнительные принадлежности
- 4-х кулачковый не самоцентрирующийся патрон
- Планшайба
- Люнет неподвижный Ф160…Ф300 мм
- Люнет неподвижный Ф250…Ф400 мм
- Люнет неподвижный Ф350…Ф500 мм
- Роликовые пиноли для неподвижного люнета
- Конусная линейка
- 5-ти позиционный продольный ограничитель
- Резьбоуказатель
- Поводковый патрон с набором поводков
- Сверлильный патрон с коническим хвостовиком
- CAM-LOCK исполнение шпинделя.
Комплектация станка C10MSH и оборудование поставляемое за дополнительную плату СКАЧАТЬ
