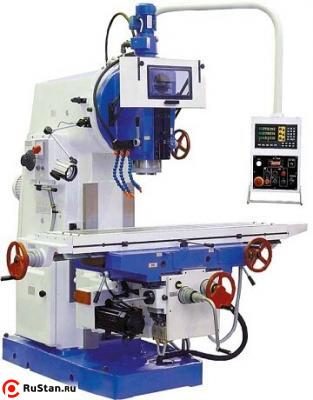

Вертикально фрезерный станок ВМ127М

Вертикально фрезерный станок ВМ127М является аналогом станков 6Р13, 6Т13, FSS450R и предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.

На станке ВМ127М можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.

Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.

Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.

По отдельному заказу за дополнительную плату станок ВМ127М может быть оснащен комплектом дополнительных принадлежностей 127-13.

Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить масса обрабатываемых деталей до 800 кг.

Возможность настройки станка ВМ127М на различные полуавтоматические и автоматические циклы позволяет организовать многостаночное обслуживание.
Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

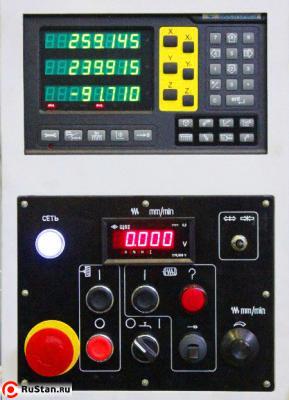

Станок ВМ127М комплектуется устройством цифровой индикации перемещения стола.

Станок ВМ127М имеет сертификат соответствия № РОСС RU.AЯ04.В17241, выданный органом по сертификации №РОСС RU.0001.11АЯ04, срок действия сертификата с 28.04.2008г. по 28.04.2011 г.

Станок ВМ127М сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89

Климатические условия УХЛ4 ГОСТ 15150-69.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА ВМ127М

Характеристика	ВМ127М
Размеры рабочей поверхности стола (ширина х длина), мм	400 х 1600
Число Т-образных пазов	3
Максимальная нагрузка на стол (по центру), кг	800
Наибольшее перемещение стола, мм:
- продольное механическое/ручное	1010/1010
- поперечное механическое/ручное	300(280*)/320
- вертикальное механическое/ручное	400/420
Перемещение стола на одно деление лимба (продольное поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба, мм:
- продольное	4
- поперечное	6
- вертикальное	2
Точность линейных координатных перемещений стола (при оснащении БЦИ) , мкм:
- продольное (координата “Х”)	50*
- поперечное ( координата “Y”)	50*
- вертикальное (координата “Z”)	50*
Конус шпинделя	АТ50
Наибольшее перемещение пиноли шпинделя, мм	80
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей
поверхности стола при ручном перемещении, мм	30-500*
Расстояние от оси шпинделя до вертикальных направляющих станины, мм	420
Угол поворота шпиндельной головки, град.	±45
Количество скоростей шпинделя	18

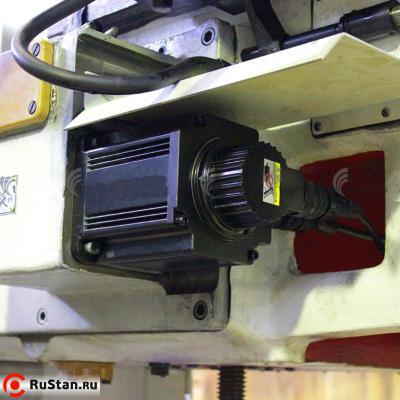

Пределы бесступенчатой регулировки скорости подач, мм/мин :
- продольной рабочая/ускоренная	25-1250/3000
- поперечной рабочая/ускоренная	25-1250/3000
- вертикальной рабочая/ускоренная	8,3-416,6/1000
Мощность электродвигателей, кВт:
- главного движения	11
- привода подач	2,1
Мощность электронасоса охлаждающей жидкости, к Вт	0,12
Производительность электронасоса охлаждающей жидкости, л/мин	22
Класс точности станка	Н
Габариты, мм	2560х2260х2500
Масса ВМ127М с упаковкой, кг	4933

Технологическая оснастка(за отдельную плату):
1. Комплект оснастки 127-13 Подробнее ->
2. Тиски станочные поворотные (320мм) Цена->
