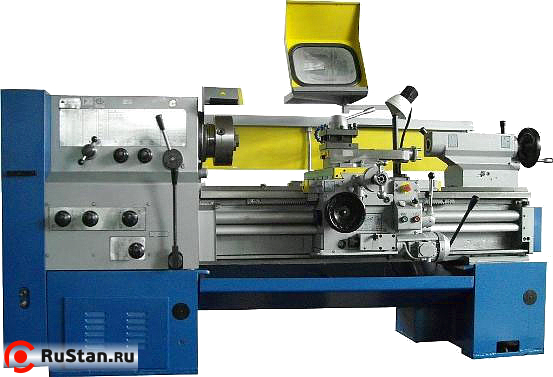

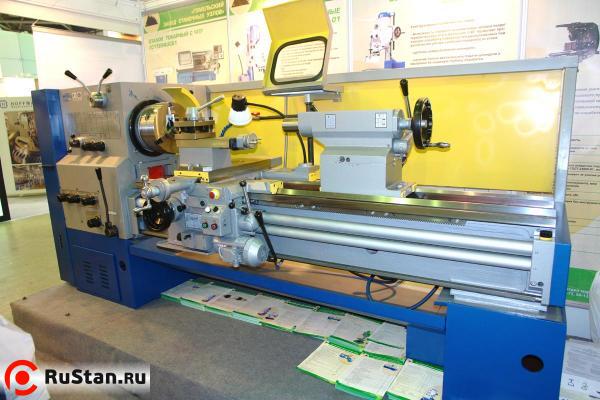

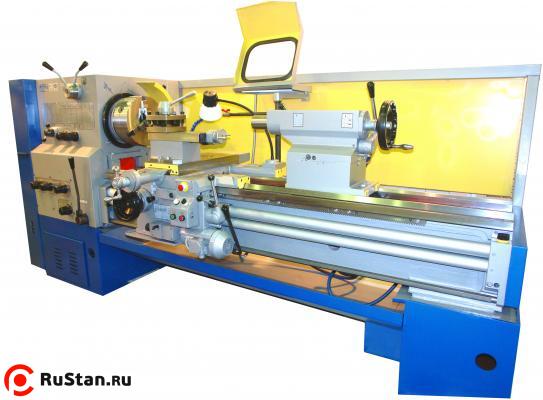

Токарно винторезный станок ГС526У-01
(РМЦ 1500, ∅500/275, 11.00 кВт)
Цена на 01.05.2012 г. - 1 220 000.00 руб. с НДС
Токарно винторезный станок ГС526У-01 предназначен для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.
Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.
ОСОБЕННОСТИ ГС526У-01:
По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:- «С» - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка (ГС526УС);
- «В» - станок с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм) (ГС526УВ);
- «Г» - станок с выемкой в станине (ГС526УГ);
- «Д» - станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (89 мм) (ГС526УД);
- «Л» - станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
- «М» - станок с механизированным приводом верхней части суппорта (ГС526УМ);
- «Ц» - станок с устройством цифровой индексации и преобразователями линейных перемещений (ГС526УЦ);
- «РЦ» - станок с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
- «Е» - станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Комбинированием индексов в обозначении модели станка можно получить станок требуемого оснащения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО моделей ГС526У-01
| Характеристика | ГС526У-01 |
|---|---|
| Наибольший диаметр обрабатываемой заготовки, мм | |
| - над станиной | 500 |
| - над суппортом | 275 |
| Наибольшая длина обрабатываемой заготовки, мм | 1000, 1500, 2000 |
| Центр в шпинделе с конусом по ГОСТ 13214-79 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6K |
| Диаметр цилиндрического отверстия в шпинделе, мм | 57 |
| Наибольшая высота резца устанавливаемого на станке, мм | 25 |
| Количество скоростей шпинделя | |
| - прямого вращения | 22 |
| - обратного вращения | 22 |
| Пределы частоты вращения шпинделя, мин-1 | 16..2000 |
| Пределы рабочих подач суппорта, мм/об: | |
| продольных | 0,05..2,8 |
| - поперечных | 0,025..1,4 |
| Пределы шагов нарезаемых резьб: | |
| - метрических, мм | 0,5..112 |
| - дюймовых, число ниток на 1" | 56..0,5 |
| - модульных, модуль | 0,5..112 |
| - питчевых, питч | 56..0,5 |
| Наибольший крутящий момент на шпинделе, кНм | 1 |
| Мощность привода главного движения, кВт | 11 (7,5) |
| Габаритные размеры станка, мм | |
| - длина: | 2800 |
| - ширина | 1265 |
| - высота | 1485 |
| Масса ГС526У-01 станка c РМЦ 1000, кг, не более | 3100 |
| Габаритные размер упаковки c РМЦ 1000, мм | |
| - длины | 3000 |
| - ширина | 1465 |
| - высота | 1950 |
| Класс точности по ГОСТ 8-82 | П |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".
Пока отзывов по ГС526У-01 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ГС526У-01, гарантийные обязательства:
- Продажа станков ГС526У-01 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
